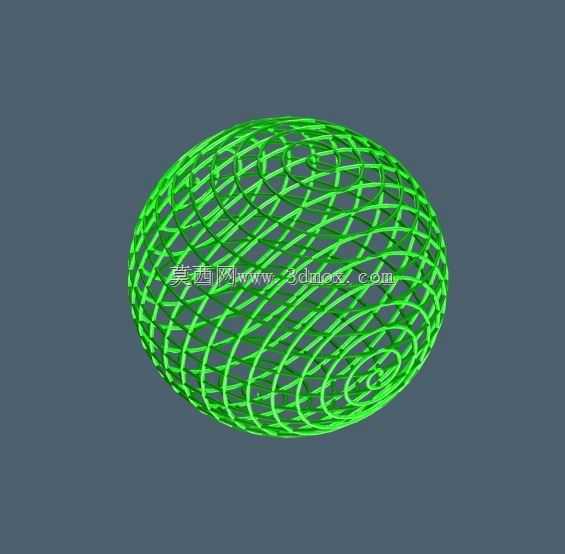

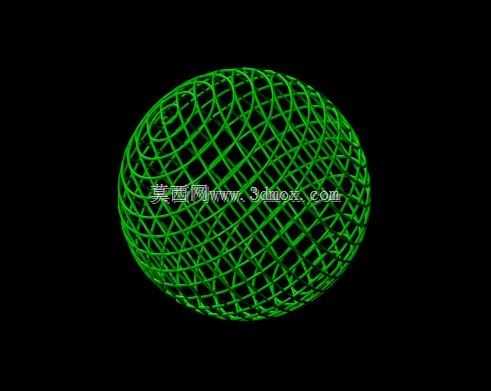

镂空网格球体空间曲线造型结构

　　这类空间曲线构成的镂空球形结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为流体分布装置的均流构件，安装在反应釜、喷淋塔内部的流体入口段，利用网格曲线的导流作用，让进入腔体的流体沿球面切线方向均匀扩散，避免局部流速过高造成的冲蚀或者介质分布不均问题。在设计这类线构球体时，首先要明确安装边界的尺寸约束，通常这类构件的外径需要比安装腔体内径小5到10毫米，预留出热胀冷缩的变形余量，同时要保证球面所有曲线段的交点处平滑过渡，避免出现应力集中的尖角，因为在流体长期冲刷的工况下，尖角位置很容易最先出现磨损破坏。

　　从结构功能特性来看，这种全曲线构成的镂空球体相比实心球或者冲孔球壳，拥有更高的流通率，相同外径下的过流面积可以达到整球投影面积的85%以上，同时整体重量仅为同尺寸实心球的15%不到，在需要轻量化支撑或者导流的场景下优势明显。设计过程中需要先确定球体的基准球径，所有空间曲线都以该基准球面为依附面，每一圈环向曲线的间距要保持均等，纵向交叉曲线的曲率要和球面曲率完全匹配，保证所有线条的交点都处于同一球面上，不会出现局部凸起或者凹陷的结构偏差。

　　在实际设备适配中，这类构件常被用作过滤装置的支撑骨架，外部包覆滤网之后可以形成球形过滤元件，相比平面滤网拥有更大的过滤面积，相同流量下的过滤阻力更低，安装时只需要在球体的两极位置设置固定轴端，就可以实现快速装拆，轴端的连接尺寸要和设备上的安装座完全匹配，通常采用小间隙配合加密封圈的结构，防止未过滤的介质从安装缝隙处泄漏。另外在一些特种照明设备的散热结构中，也会用到这类线构球体，将光源放置在球体中心位置，镂空的网格曲线既可以保证光线无遮挡向外投射，同时金属材质的曲线条可以充当散热肋片，通过空气在网格间隙间的自然对流带走光源产生的热量，这种场景下设计时需要调整曲线的线径，在保证结构强度的前提下尽可能减小线条宽度，降低对光线的遮挡率。

　　设计这类空间曲线结构时，还要考虑加工工艺的可行性，如果采用金属线材弯折焊接的工艺制作，就要保证每一段曲线的弯折曲率一致，焊接点要设置在曲线的交点位置，焊后打磨平整避免出现焊瘤，否则会影响流体的流动状态或者造成应力集中；如果采用3D打印一体成型的工艺，就要控制曲线的最小线径不小于打印工艺的最小成型尺寸，同时调整曲线的排布角度，减少打印过程中的支撑结构使用，降低后期处理的工作量。在安装边界的校核上，除了外径尺寸的匹配，还要考虑球体整体的刚性，当球径超过300毫米时，需要在球体内部增加环形加强筋，加强筋同样采用曲线结构，和外部网格曲线平滑连接，避免加强筋位置出现突兀的结构变化，影响整体的流场或者光线分布效果。

　　在一些物料筛分设备中，这类镂空球形结构也可以作为滚动筛分构件，球体在筛筒内滚动时，网格间隙可以让符合尺寸要求的物料透过，大尺寸物料则被带动向前输送，这种应用场景下需要对曲线的表面做耐磨处理，同时保证网格间隙的尺寸公差控制在±0.2毫米以内，避免筛分精度出现偏差。设计时还要考虑球体的动平衡性能，所有曲线的排布要沿球心完全对称，重量分布均匀，否则滚动过程中会出现跳动，撞击设备内壁产生噪音甚至损坏设备。不同应用场景下对曲线截面的形状也有不同要求，导流场景下多采用圆形截面的线材，减少流体阻力；散热场景下可以采用矩形截面的肋条，增加散热面积；筛分场景下则采用梯形截面的线条，让网格间隙从内向外逐渐扩大，避免物料卡塞在网格缝隙中。
