经典红白拼接标准比赛用足球结构设计

　　日常开展球类运动器材结构建模时，足球的球面拼接逻辑是曲面建模练习里非常典型的案例，很多刚接触复杂曲面建模的工程师，都会拿足球的正多边形拼接结构来练手，理解曲面展平、实体缝合、圆角过渡这些核心操作的实际应用逻辑。从实际应用场景来看，这类标准足球结构不仅用于专业赛事的器材设计参考，也能作为文创产品、体育教具、玩具开发的基础结构原型，甚至在部分流体力学仿真、球面碰撞测试的教学案例里，也会用到这类标准化的足球模型作为基础计算载体。

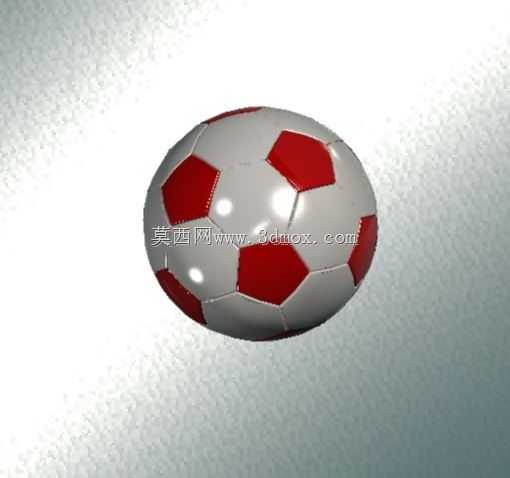

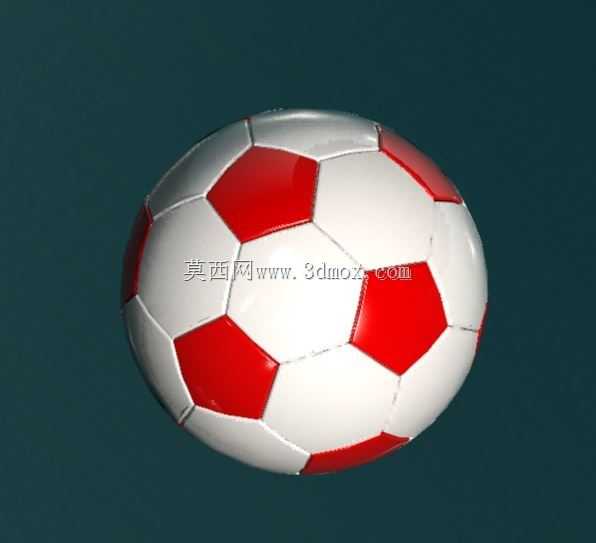

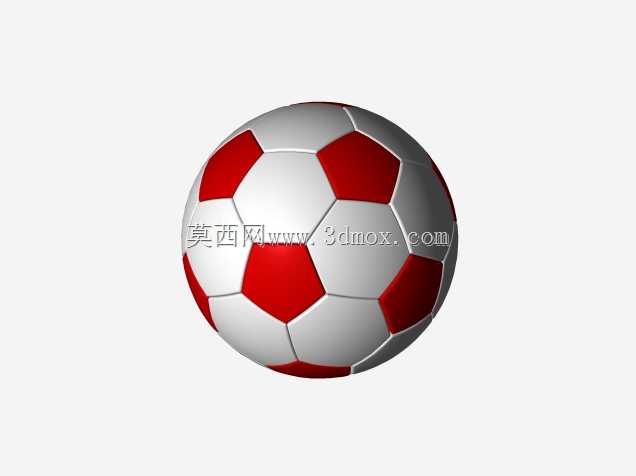

　　做这个足球结构设计的时候，首先要明确传统足球的拼接逻辑，经典款足球是由12块正五边形球面片与20块正六边形球面片拼接而成，所有多边形的边长完全一致，每块五边形的周边都与五块六边形相邻，每块六边形则间隔相邻三块五边形与三块六边形，这种排布方式能让平面的多边形片材经过曲面变形后，完美缝合为一个闭合的标准球体，不会出现曲面缝隙或者重叠的问题。建模过程中不需要刻意追求完全贴合某一品牌的赛事用球尺寸，而是要保证球面拼接的拓扑结构完全正确，每一块球面片的厚度保持均匀，片与片之间的拼接缝隙宽度一致，边缘的圆角过渡自然，不会出现尖锐的拼接棱边，这也和实际足球生产中的工艺要求匹配——现实里的足球片材边缘都会做倒角处理，缝合后不会有硌手的硬边，也能降低球面在高速运动中因为棱边风阻带来的轨迹偏移。

　　从结构设计的细节来看，建模时首先要确定球体的基准直径，常规成人比赛用球的直径基准一般取220mm左右，对应的球面周长就能控制在680-710mm的赛事标准区间内，所有的五边形、六边形片材都是基于这个基准球面做偏移生成，片材厚度取3-4mm即可，和现实中PU材质足球的片材厚度匹配。拼接缝隙的宽度控制在1.5mm左右，和实际生产中缝线占据的宽度一致，缝隙底部做微小的圆弧过渡，避免应力集中——如果是做用于3D打印的足球模型，这个缝隙设计也能减少打印过程中的支撑残留，提升成品的表面质量。

　　很多新手建模时容易犯的错误，是直接在平面上画好多边形再强行弯曲到球面上，这样做出来的球面片会出现拉伸变形，相邻片材的边缘无法完全对齐，缝合后会出现碎面。正确的设计思路应该是先基于球体做拓扑分割，先在球面上定位出所有五边形的顶点位置，通过球面几何计算确定每个多边形的边界线，确保所有边界线都是球面上的等弧长线段，再基于这些分割线生成每一块独立的球面片实体，最后再给每片的边缘做圆角、给球面做整体的光滑度校验。这样做出来的模型，不管是用于渲染展示、结构仿真还是3D打印，都不会出现几何错误，曲面的G2连续性也能得到保证，渲染出来的球面反光效果自然均匀，不会出现局部的光影扭曲。

　　从实际用途延伸来看，这个结构模型除了作为足球本身的设计参考，还可以拓展应用到很多球形产品的结构设计中，比如球形文创摆件、拼接式球形灯罩、儿童益智拼装球玩具，甚至部分球形压力容器的加强筋排布，都能参考足球的多边形拼接逻辑，这种结构的优势在于球体表面的受力非常均匀，每一块片材承受的冲击力可以快速分散到相邻的片材上，不会出现局部应力过大导致的结构损坏。现实中很多拼接式球形建筑的穹顶结构，也采用了类似的多边形拼接逻辑，足以见得这种球面拓扑结构的工程实用性。

　　建模过程中还要注意安装边界的匹配，如果是做可拆分的拼装足球模型，每一块球面片的内侧需要设计对应的卡扣结构，卡扣的位置要避开拼接缝隙的边缘，卡扣的配合公差取0.1-0.2mm即可，保证拼装后不会出现松动，同时也能顺利拆卸。如果是做一体化的展示模型，就不需要设计拆分结构，直接将所有片材与内部的球体内核做布尔合并，保证整个模型是一个完整的实体，没有多余的碎面或者游离的几何元素。另外，球面的表面不需要做额外的防滑纹理，保持基础的光滑球面即可，后续如果需要做不同款式的足球设计，可以在这个基础结构上添加纹理、印刷图案，不需要重新调整球面的拼接拓扑结构，能大幅提升后续衍生设计的效率。
