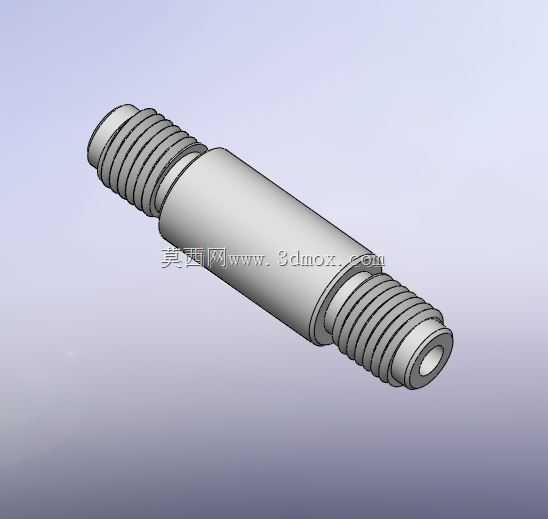

双头外螺纹连接嵌装紧固结构件

　　这类双头带外螺纹的中间光轴嵌件，在各类需要预埋螺纹连接位的装配场景里应用十分广泛，小到消费电子的塑胶壳体预埋紧固位，大到工业设备的复合材质构件连接节点，都能见到这类结构的身影。不同于常规的单头螺纹嵌件，这种两端带螺纹、中间预留光杆定位段的结构，核心作用是在两个需要保持固定间距的构件之间，同时实现两端的螺纹锁紧与中间段的定位支撑，避免装配时两个被连接件出现贴合偏移或者间距超差的问题。

　　从实际使用场景来看，这类嵌件常被用在塑胶件注塑预埋、复合材料层压装配、薄壁金属构件的连接补强场景中：比如在带绝缘要求的电气设备壳体上，直接在塑胶壳体上攻螺纹很容易出现滑牙、锁紧力不足的问题，预先将这类嵌件预埋在注塑模具型腔内，注塑完成后嵌件与塑胶本体结合为整体，两端露出的螺纹段可以分别连接内部元器件安装支架与外部的防护盖板，中间的光杆段刚好卡在壳体壁厚位置，既可以防止嵌件受轴向拉力时出现轴向窜动，也能避免装配时螺纹旋入过深顶坏壳体内部的元器件。在一些需要隔振的装配场景里，中间光杆段还可以套设橡胶减振圈，两端螺纹分别连接刚性支架与振动部件，通过减振圈吸收振动传递的能量，此时中间光杆的直径与长度尺寸，直接决定了减振圈的选型边界，光杆的外径公差一般控制在h7级别，保证减振圈可以顺畅套入又不会出现过大的径向间隙，光杆的长度则需要比被夹持的减振圈、壁板的总厚度小0.1到0.2毫米，保证两端螺纹锁紧后可以给减振圈预留合适的预压缩量，避免减振圈长期处于过压状态提前老化失效。

　　从设计思路上看，这类嵌件的两端螺纹规格通常根据两端被连接件的锁紧力需求匹配，多数场景下两端螺纹规格保持一致，减少装配时的紧固件种类，降低现场装配的错装风险；如果两端连接的构件材质、承载需求差异较大，也会设计成不同规格的螺纹，比如连接厚重金属支架的一端用更大螺距、更大公称直径的螺纹提升承载能力，连接轻薄塑胶盖板的一端用细牙螺纹降低螺纹旋入时对塑胶件的挤压应力。嵌件的两端螺纹尾部都设计有退刀槽结构，退刀槽的宽度略大于配套螺纹车刀或者滚丝轮的宽度，避免螺纹加工末端出现不完整牙型，装配时这些不完整牙型很容易卡滞在被连接件的安装孔内，甚至刮伤安装孔内壁的防腐涂层。嵌件的其中一个端面中心设计有小的内凹定位孔，这个结构并非工艺冗余，在自动化装配线上，振动盘送料时可以通过这个定位孔配合视觉检测系统识别嵌件的朝向，保证嵌件以正确的方向送入预埋工位，避免出现反向装配件的问题；同时在后期维护拆卸时，如果嵌件因为长期受力出现螺纹变形，也可以用对应的顶针通过这个定位孔将嵌件从构件中顶出，更换新的嵌件，不用整体报废整个复合构件，降低后期维护成本。

　　在安装边界上，这类嵌件的最大外轮廓是两端螺纹的大径，设计安装孔时，穿过光杆段的安装孔直径要比光杆直径大0.2到0.3毫米，给装配时的位置偏差预留调整余量，而两端螺纹穿过的过孔直径要比螺纹大径大0.5毫米左右，避免螺纹牙型与过孔壁发生刮蹭，影响装配效率。如果是用于注塑预埋场景，嵌件中间光杆段会设计一圈或者几圈细小的滚花或者环形凹槽，注塑时塑胶材料会填充到这些凹槽或者滚花间隙里，大幅提升嵌件与塑胶本体的抗扭、抗拉脱能力，避免长期受交变载荷时嵌件在塑胶本体内出现转动或者脱出。需要注意的是，这类嵌件的螺纹有效旋合长度需要满足设计规范，钢质构件连接时螺纹旋合长度不小于螺纹公称直径的1倍，铸铁、有色金属构件连接时旋合长度不小于公称直径的1.5倍，塑胶件连接时旋合长度不小于公称直径的2倍，保证螺纹连接的静载强度与抗疲劳性能满足设备全生命周期的使用需求，不会在长期振动、温度变化的工况下出现连接松动的问题。
