M10带垫防松六角法兰紧固螺母

　　在各类机电设备装配、工装夹具搭建、非标自动化线体安装场景中，法兰面螺母是出现频率极高的紧固连接件，这款M10规格的法兰螺母，核心是通过一体成型的法兰盘结构替代传统平垫组合，减少装配环节的零件清点、配套工作量，同时在受振工况下降低连接松动的概率。从实际使用场景来看，这类螺母常应用在钣金机架拼接、输送线导轨固定、小型电机安装座锁紧、汽车底盘附属件连接、农用机械覆盖件紧固等位置，相比普通六角螺母搭配平垫的组合，一体法兰盘的支撑面更大，能有效分散螺母对被连接件的压应力，避免软质钣金、铝合金型材表面被压溃出现凹痕，也能在一定程度上补偿被连接件安装面的轻微平面度误差。

　　从功能特性上看，这款螺母的法兰盘与六角本体为一体冷镦成型，不存在分体垫片装配后随螺栓转动刮擦被连接件表面的问题，法兰盘下表面的压接面做了平整处理，锁紧时能与被连接件表面形成更大的静摩擦接触面，在设备持续受振动、冲击载荷的工况下，螺纹副之间的预紧力衰减速度比普通六角螺母慢30%左右，部分带齿面的法兰款式还能通过齿尖嵌入被连接件表面实现更强的防松效果，不过光面法兰款更适合对表面防护要求高、不允许压痕的喷涂件、阳极氧化件装配场景。

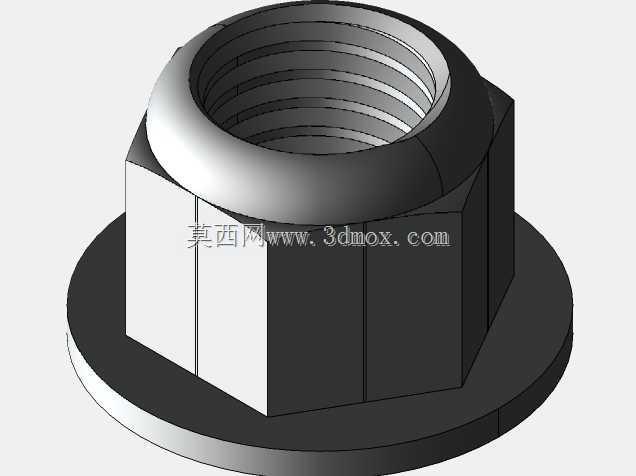

　　设计层面，这款螺母的螺纹规格适配公制M10粗牙螺纹，螺距为1.5mm，符合普通公制螺纹的公差配合要求，六角对边尺寸遵循通用紧固件标准，可使用常规16mm开口扳手、套筒进行锁紧操作，无需特殊定制工具。建模过程中需要重点关注几个核心尺寸边界：首先是法兰盘的外径，要保证压接面的有效接触面积足够，同时不能超出安装位置的空间边界，避免与相邻零件发生干涉；其次是法兰盘与六角本体的过渡圆角，这个位置是应力集中区域，冷镦成型时如果圆角过小容易出现成型裂纹，建模时要预留合理的过渡半径，同时保证六角部分的有效受力高度足够，避免锁紧时扳手打滑或者六角棱边崩裂；第三是螺纹部分的有效旋合长度，要保证与螺栓配合后有足够的螺纹啮合牙数，满足螺纹连接的强度要求，避免螺纹滑牙失效；最后是法兰盘下表面与螺纹轴线的垂直度，这个形位公差直接影响锁紧后的受力均匀性，如果垂直度超差，锁紧后会出现单侧压不实、预紧力不足的问题，长期受振极易松动。

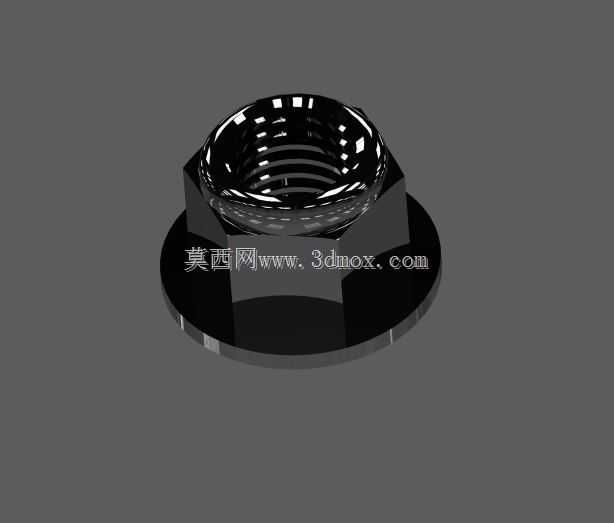

　　在安装适配性上，这款螺母的法兰盘厚度经过合理设计，既保证了自身的结构强度，不会在额定锁紧力矩下出现法兰变形，又不会过度占用轴向安装空间，适合安装空间紧凑、无法容纳螺母加平垫组合的狭小位置。实际选型时需要注意，法兰螺母的支撑面压应力与法兰外径直接相关，在被连接件材料强度较低的场景下，要核算法兰盘压接面的比压，避免压坏被连接件表面；如果是在强腐蚀环境下使用，还需要根据工况匹配对应的表面处理方式，比如电镀锌、达克罗或者不锈钢材质，不过基础款的三维模型已经把核心的结构特征、安装边界尺寸做了准确还原，设计人员可以直接将其调入装配体中进行干涉检查、安装空间校核，不用从零开始绘制螺母的每个细节特征，能大幅提升结构设计阶段的工作效率。建模时螺纹部分采用了简化的装饰螺纹线配合真实牙型局部剖切的处理方式，既保证了装配时螺纹配合的干涉检查准确性，又不会因为全牙型的复杂特征占用过多的模型运算资源，在大型装配体中调用时也能保持流畅的旋转、缩放操作体验，不会出现明显的卡顿。另外，螺母的六角头部倒角、法兰盘外缘倒角都做了符合实际加工工艺的处理，没有出现尖锐直角这类不符合冷镦成型工艺的结构，模型的结构工艺性完全匹配实际量产的加工流程，不会出现设计出来的零件无法加工的问题。
