嵌入式法兰安装储油槽结构设计

　　在各类需要持续润滑的机械传动、液压回路以及工装夹具系统中，储油槽是承担润滑油存储、导流、均布功能的核心基础部件，这款带法兰安装边的嵌入式油槽，主要适配于中小型减速箱、精密机床导轨润滑单元、自动化设备的凸轮传动腔等场景，能够在有限的安装空间内完成润滑油的暂存与均匀分配，避免运动副因缺油出现干磨、拉伤、温升过快等失效问题。从实际使用场景来看，这类油槽通常嵌入安装在设备的腔体侧壁或者基座平面上，法兰边与安装面贴合后通过周向布置的安装孔完成固定，安装面与法兰之间需要加装耐油密封垫片，防止润滑油从安装缝隙渗漏，同时槽体整体沉入腔体内部，不会额外占用设备外部的安装空间，适配紧凑化的设备布局需求。

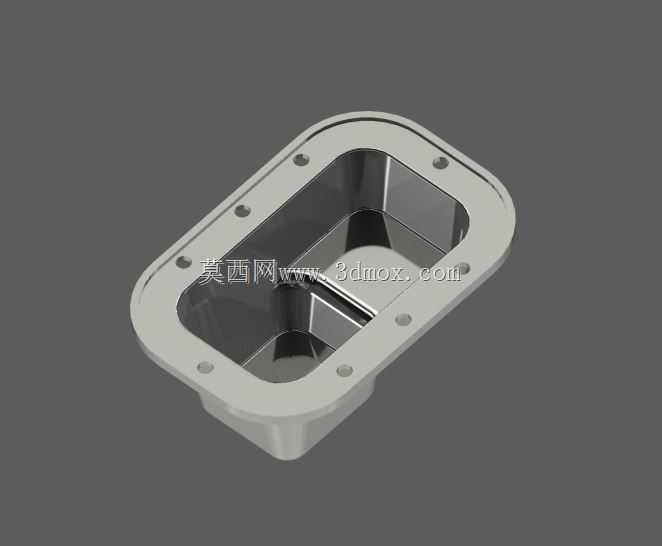

　　设计过程中首先考虑的是槽体的容积匹配问题，需要根据对应润滑点位的润滑油循环量、换油周期来确定槽体的内部深度与内腔轮廓，这款油槽的内腔采用圆角过渡的矩形结构，没有尖锐的内角，一方面可以避免应力集中，提升槽体在长期受油压、温度变化影响下的结构强度，另一方面圆角结构不会残留油污杂质，换油或者清理时能够将槽内的旧油、沉积铁屑完全排出，不会出现死角积渣堵塞油道的问题。槽体中间设置的分隔筋将内腔分为两个连通的储油区域，能够在设备出现倾斜、小幅振动时减缓润滑油的液面波动，避免油液晃出或者导致油泵吸空，同时分隔筋也可以作为加强结构，提升槽体整体的刚性，避免在安装压紧时出现槽体变形。

　　法兰边上的安装孔采用等间距周向布置，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓能够顺利穿入，不会出现别劲导致法兰面贴合不严的问题，法兰边的厚度经过校核，在螺栓拧紧力矩达到常规紧固件要求的数值时，法兰边不会出现翘曲变形，能够保证密封面的平面度要求。槽体的壁厚采用均匀化设计，整体壁厚保持一致，不管是采用机加工成型还是压铸成型，都不会出现壁厚不均导致的缩孔、变形问题，槽口边缘做了小倒角处理，安装时不会割伤密封垫片，也能避免操作人员装配时被锐边划伤。

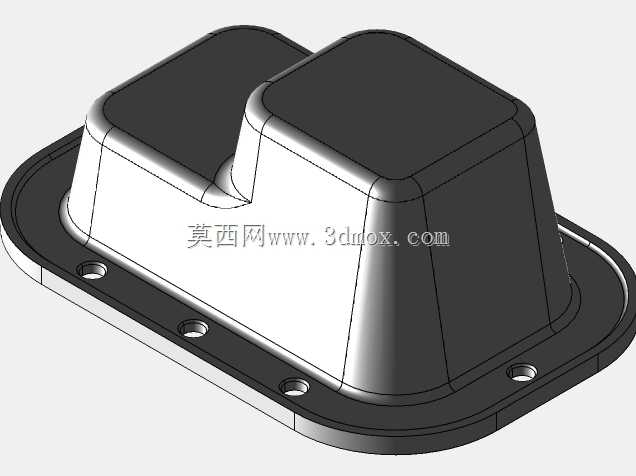

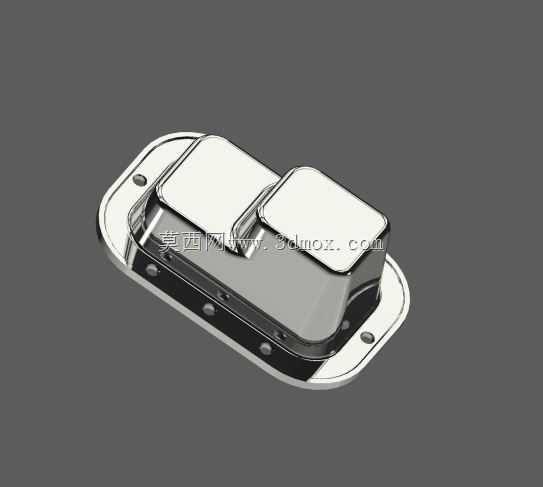

　　从安装边界来看，这款油槽的法兰外轮廓为带圆角的矩形，安装时需要在设备基体上开出与槽体外轮廓匹配的沉孔，沉孔的深度与槽体的沉入深度一致，保证法兰面安装后与基体表面齐平，不会突出影响周边其他部件的布置。槽体的深度尺寸需要匹配对应腔体的内部空间，避免槽底与腔体内的运动部件发生干涉，设计时已经预留了足够的安全间隙，即使在设备运行出现小幅振动位移的情况下，也不会出现运动部件刮蹭槽体的问题。油槽的进出油口可以根据实际管路布置需求在槽体侧壁或者底部加工，槽体的壁厚足够支撑攻丝或者焊接油嘴，不会出现壁厚不足导致的漏油问题。

　　在实际选型使用时，需要根据润滑系统的工作压力、润滑油的类型确认槽体的材质适配性，常规工况下采用铝合金或者碳钢材质即可满足强度与耐油要求，在有腐蚀性介质的工况下可以更换为不锈钢材质，对应的三维模型已经完成了所有安装特征、结构细节的建模，结构工程师在做设备整体设计时可以直接调用，根据实际的安装空间调整尺寸参数，不需要重新从零开始绘制基础轮廓，能够大幅缩短结构设计的周期，同时模型中所有的圆角、壁厚、孔位参数都符合机械加工的工艺要求，不会出现无法加工的不合理结构，导入到装配环境中可以直接做干涉检查、装配模拟，验证与周边部件的位置匹配度，提前发现设计阶段的潜在问题，减少后续加工装配时的修改成本。这类嵌入式油槽相比外置的储油部件，集成度更高，密封点位更少，能够降低润滑油渗漏的概率，同时整体结构紧凑，在中小型自动化设备、精密机床的润滑系统中应用十分广泛，合理的结构设计也能降低后期的维护成本，减少设备因润滑问题导致的停机时间。
