双环偏置棘轮套筒扳手结构设计

　　在设备运维、机械装配、产线维保等日常作业场景里，受限空间的紧固件拆装一直是一线操作人员频繁遇到的痛点，常规开口扳手、活动扳手在操作空间狭窄、紧固件周边存在结构干涉的位置，往往需要反复调整扳手套入角度，单次转动行程不足，不仅作业效率低下，还容易因为施力角度偏差造成紧固件棱角磨损，甚至引发扳手滑脱带来的安全隐患。这款双环偏置棘轮套筒扳手的结构设计，正是针对这类窄空间紧固作业的实际需求展开，从结构布局到受力传递都做了针对性的优化。

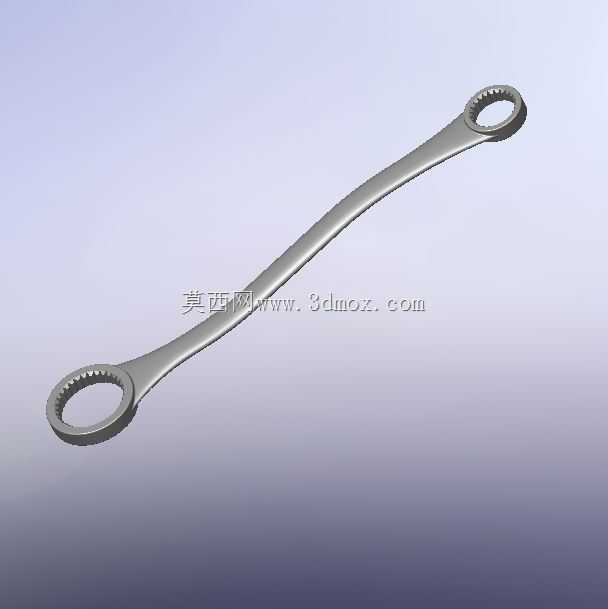

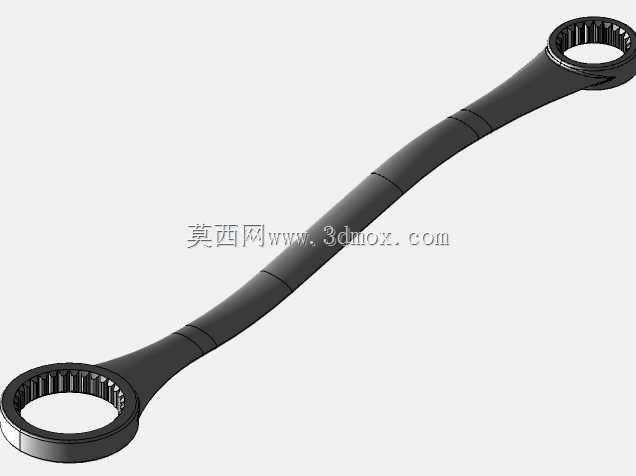

　　从整体结构来看，扳手采用长杆式对称双工作端布局，杆身做了符合人体工学的弧形偏置处理，区别于传统直杆梅花扳手的平直形态，偏置的杆身可以在紧固件周边存在凸起结构、管线遮挡的场景下，让杆身自然避开干涉物，不需要额外调整操作姿态就能顺利套入紧固件。两端的棘轮工作头采用不同规格的内六角梅花套口，可适配两种不同公称直径的外六角紧固件，减少作业过程中频繁更换工具的频次，单把工具就能覆盖两种常用规格的螺栓、螺母拆装需求，尤其适合户外抢修、高空作业这类不便携带大量工具的场景。

　　棘轮机构的设计是这款工具的核心功能载体，工作头内部的棘爪与棘轮齿圈采用小模数密齿结构，啮合齿数多，单齿受力更小，能承受更大的紧固扭矩，同时密齿结构带来的更小回程角度，在操作空间极度受限、扳手转动角度不足15度的场景下依然可以完成连续的紧固或松脱动作，不需要像传统固定梅花扳手那样每转动一个角度就需要拔出套头重新对位，大幅提升窄空间作业的效率。棘轮机构的换向结构集成在工作头侧面，拨片尺寸适中，戴劳保手套也能轻松拨动切换松紧方向，不需要额外的辅助工具就能完成操作状态切换。

　　杆身的截面设计采用中间宽、两端向工作头逐渐收窄的变截面形态，这种设计一方面匹配了扳手受力时的弯矩分布，杆身中间位置是施力时弯矩最大的区域，更大的截面尺寸可以提升杆身的抗扭、抗弯强度，避免大扭矩施力时杆身出现弯折变形；另一方面收窄的工作头连接段可以减少工作头周边的结构占用空间，让套头能伸入更深、更窄的安装位置，适配沉孔内、设备腔体内部这类特殊位置的紧固件拆装。杆身表面做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌手，表面的防滑纹理处理可以提升握持摩擦力，即使手上沾有油污、汗液也能稳定握持，避免施力时打滑。

　　从安装边界与适配场景来看，这款扳手的工作头外径比同规格的传统梅花扳手更小，套头的薄壁设计可以在紧固件周边间隙不足5毫米的场景下顺利套入，偏置杆身的偏移量经过反复校核，在常见的设备法兰连接、管路支架固定、汽车底盘维保、机床部件装配场景中，都能有效避开周边的管线、凸台、相邻紧固件的干涉。杆身的总长度经过扭矩匹配设计，既保证了手动施力时能达到常用紧固件的额定紧固扭矩，不会因为长度过短造成施力不足、紧固不到位的问题，也不会因为长度过长造成空间占用过大，无法在窄空间内完成转动动作。

　　在实际使用的受力传递路径上，施力时的扭矩从握持的杆身位置传递到两端的棘轮工作头，棘爪与齿圈的啮合面做了硬化处理，耐磨性能优异，长期高频使用也不会出现齿面磨损、棘轮打滑的问题。工作头的套口内侧采用12角梅花结构，与外六角紧固件的接触面积大，施力时不会因为应力集中造成紧固件棱角的磨损，即使是已经有轻微锈蚀、棱角略有损伤的紧固件，也能稳定啮合完成拆装，不会出现打滑脱开的情况。

　　不同于普通的固定扳手，这款偏置棘轮结构的设计充分考虑了一线作业的实际工况，不管是连续装配工位的高频紧固作业，还是设备故障抢修时的复杂空间拆装，都能有效降低操作难度，减少作业辅助时间，同时结构本身没有多余的复杂部件，整体可靠性高，日常维护简单，不需要频繁加注润滑脂也能保持棘轮机构的顺畅转动，适合在车间、工地、户外运维等多种复杂环境下长期使用。在结构建模过程中，各部件的配合间隙都经过严格校核，棘轮棘爪的啮合间隙控制在合理范围，既不会因为间隙过小造成转动卡滞，也不会因为间隙过大造成回程空行程过大，影响操作手感。杆身与工作头的连接位置采用一体化成型结构，不存在焊接、拼接的薄弱环节，大扭矩施力时不会出现连接位置断裂的风险，整体结构强度满足手动工具的相关安全标准要求。
