英制外六角全螺纹1英寸长紧固螺钉

　　在各类机电设备装配、工装夹具搭建、非标自动化生产线调试的现场，这类小规格英制外六角螺钉是最容易被忽略却又直接决定装配可靠性的基础零件。不同于公制螺纹紧固件的通用普及场景，10-24规格的英制螺钉更多出现在早期引进的美标设备维保、出口北美地区的机电产品装配、部分进口检测仪器的内部结构固定场景中，1英寸的螺杆长度刚好适配总叠厚在0.6-0.8英寸区间的板件连接需求，既不会因为螺杆过短导致啮合牙数不足引发滑牙脱扣，也不会因为螺杆过长穿出螺母端面干涉周边运动部件。从结构设计逻辑来看，外六角的头部形式是兼顾手动装配与动力工具装配的最优选择之一，六角头部的对边尺寸严格匹配对应规格的套筒、开口扳手咬合边界，现场作业时不管是使用定扭扳手打预设扭矩，

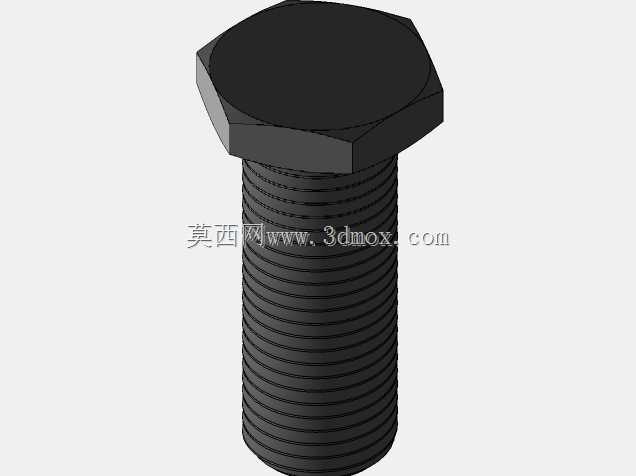

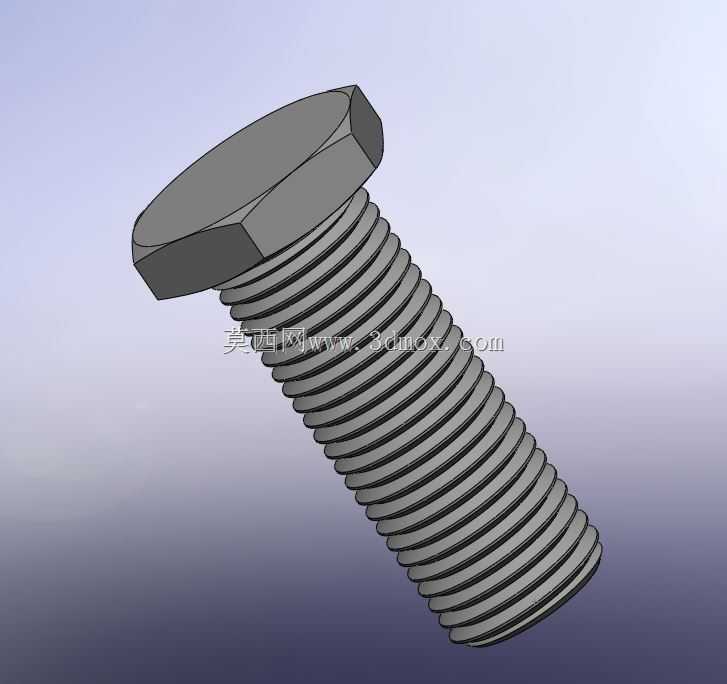

　　还是空间受限情况下用开口扳手微调紧固角度，都能获得稳定的受力接触面，不会像盘头、沉头螺钉那样容易出现工具打滑刮伤零件表面的问题。全螺纹的杆身设计让这款螺钉的适配场景更灵活，不像半螺纹螺钉那样受光杆段长度限制，当被连接件的叠合厚度在螺杆有效行程内浮动时，不需要额外更换不同长度规格的紧固件，就能通过螺纹段的全程啮合实现可靠压紧，尤其适合多品种小批量的装配工位，能大幅减少现场紧固件的备库品类。建模过程中需要重点关注螺纹牙型的细节还原，英制统一螺纹的牙型角虽然和公制螺纹同为60度，但牙距、牙高的公差带和公制螺纹存在明显差异，如果建模时直接套用公制螺纹的参数生成螺旋线，后续做装配干涉检查时就会出现螺纹副咬合错位的问题，

　　甚至会误导现场加工人员做出不合格的替换零件。头部与杆身的过渡圆角也不能随意简化，这个位置是螺钉受轴向拉力时的应力集中区域，圆角半径过小会大幅降低螺钉的疲劳强度，在有振动载荷的设备运行场景中，很容易在这个位置出现断裂失效；圆角过大则会导致螺钉头部无法完全贴合被连接件的表面，紧固后出现歪斜，影响连接的同轴度。从安装边界来看，这款螺钉装配时需要在被连接件上预制直径略大于螺纹大径的光孔，六角头部的沉台如果是做埋入式安装，沉孔的深度和直径要预留至少0.02英寸的间隙，避免头部与沉孔侧壁发生剐蹭导致螺钉无法完全落座；如果是外露式安装，头部下方的支撑面要保证平面度在0.005英寸以内，否则紧固时会产生附加的弯曲应力，长时间运行后容易出现螺纹松动。

　　在实际的设备维保场景中，这类小规格英制螺钉经常因为现场备料不足被随意用公制螺钉替换，这种操作存在很大的安全隐患，英制螺纹和公制螺纹的螺距差异会导致啮合时只有牙尖部位接触，受力后很快就会滑牙，尤其是在有冲击载荷的设备部位，错误替换的紧固件可能在设备运行过程中突然脱落，引发零件移位、运动干涉甚至更严重的设备故障。建模时还原完整的螺纹细节，也能方便结构工程师在做整机装配仿真时，准确计算螺纹连接的预紧力分布，提前预判不同工况下螺钉的受力情况，避免后期样机测试阶段出现紧固件失效的问题。另外，这款螺钉的头部端面做了轻微的倒角处理，这个细节不仅是为了去除加工时的锐边毛刺，也能让套筒在套入头部时起到导向作用，提升自动化装配线上的送料、拧紧成功率，减少因为头部卡滞导致的设备停机时间。杆身末端的倒角同样是装配导向设计，对准螺纹孔时不需要完全同轴就能顺利旋入，在视线受限的设备内部装配场景中，这个小细节能大幅降低装配难度，提升作业效率。
