镂空环形弹性套袖连接结构

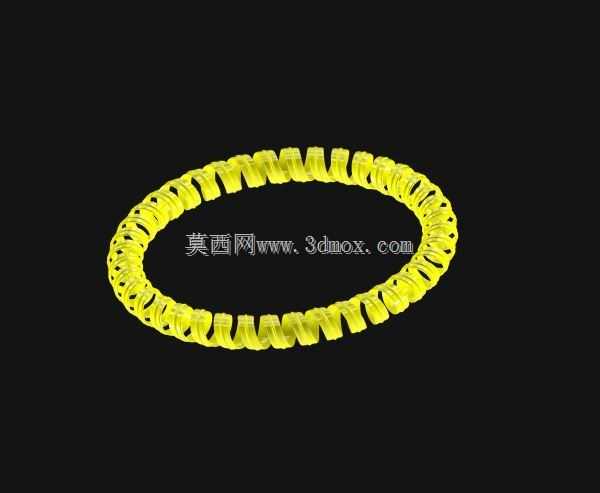

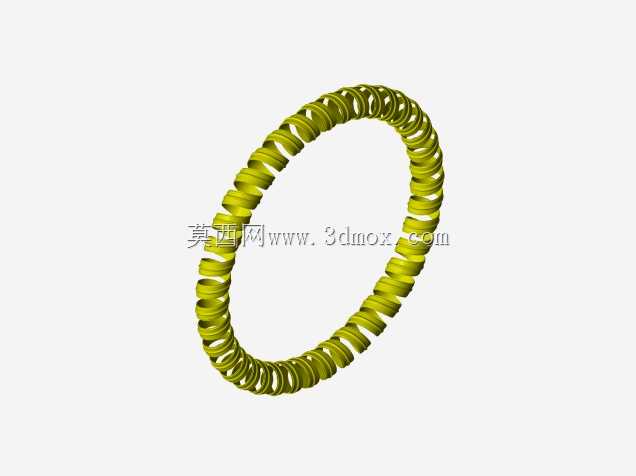

　　这类带连续镂空齿形的环形弹性构件，常应用在需要周向均匀抱紧、同时允许一定径向形变的装配场景里，比如小直径轴端的软连接防护、线束集束的外周箍紧、或是轻型传动机构里的缓冲隔套，区别于刚性卡箍，它的周向连续单元结构能让抱紧力沿整圈均匀分布，不会出现局部应力集中导致的被包覆件表面压损。从结构设计逻辑来看，整圈采用等距排布的镂空弓形单元，每个单元的弧形凸起都预留了形变余量，当环形件被撑开套入目标轴径或是套入对应安装位后，每个弓形单元会产生均匀的弹性回弹，靠自身形变产生的箍紧力固定在安装位置，不需要额外的紧固件就能实现自定位。这种连续镂空的设计还有一个很实际的工程优势，就是整圈的重量比同尺寸的实心环形件降低六成以上，

　　同时镂空的间隙可以容纳装配位置的少量灰尘、润滑脂残留，不会因为接触面夹杂异物导致装配不到位，在有少量粉尘或是润滑介质的工况下，适配性比实心O型圈或是刚性衬套更好。做这类结构的三维建模时，首先要确定环形的基准中径，这个尺寸直接决定了适配的安装轴径范围，中径尺寸的公差要控制在被包覆件外径的负偏差区间内，保证装配后有足够的预紧力，不会出现轴向窜动。每个弓形单元的壁厚要根据所需的箍紧力调整，壁厚过大则形变能力不足，装配时需要的撑开力过大，容易导致装配过程中单元断裂；壁厚过小则回弹抱紧力不足，使用过程中容易出现松脱。相邻单元之间的连接筋宽度也要做对应匹配，连接筋过窄会导致整圈的抗扭能力不足，当被包覆件有小幅周向转动时，

　　容易出现连接筋撕裂的问题；连接筋过宽则会降低整体的形变能力，失去弹性套的适配优势。从安装边界来看，这类环形构件的轴向宽度要根据包覆长度确定，轴向宽度越大，整圈的抱紧稳定性越好，但对应的撑开装配所需的力也会同步提升，设计时要平衡安装便利性和固定稳定性的需求，一般来说，轴向宽度和环形中径的比例控制在1:8到1:6之间，既能保证足够的接触面积，也不会让装配难度过高。另外，这类结构的端面要做微小的倒角处理，避免装配时锐边刮伤被包覆件的表面，尤其是应用在线束防护场景时，端面倒角能避免刮伤线束的绝缘层，减少绝缘破损的风险。在实际选型应用中，如果是用于静态的线束集束固定，可以适当降低单元壁厚，提升形变适配范围，能兼容一定范围内的不同线径线束；

　　如果是用于动态的轴端缓冲隔套，就要适当提升单元壁厚和连接筋强度，保证在反复小幅形变的工况下不会出现疲劳断裂，同时镂空间隙可以预留一定的储脂空间，储存少量润滑脂降低单元之间的摩擦损耗，延长构件的使用寿命。建模过程中要注意每个弓形单元的曲率一致性，避免出现个别单元曲率偏差导致整圈弹力不均，装配后出现局部应力过大的问题，整圈阵列单元时要保证单元之间的间距误差控制在极小范围内，不然会导致环形件失圆，装配后出现局部贴合不严的情况。
