矿用连续均匀振动给料输送槽结构

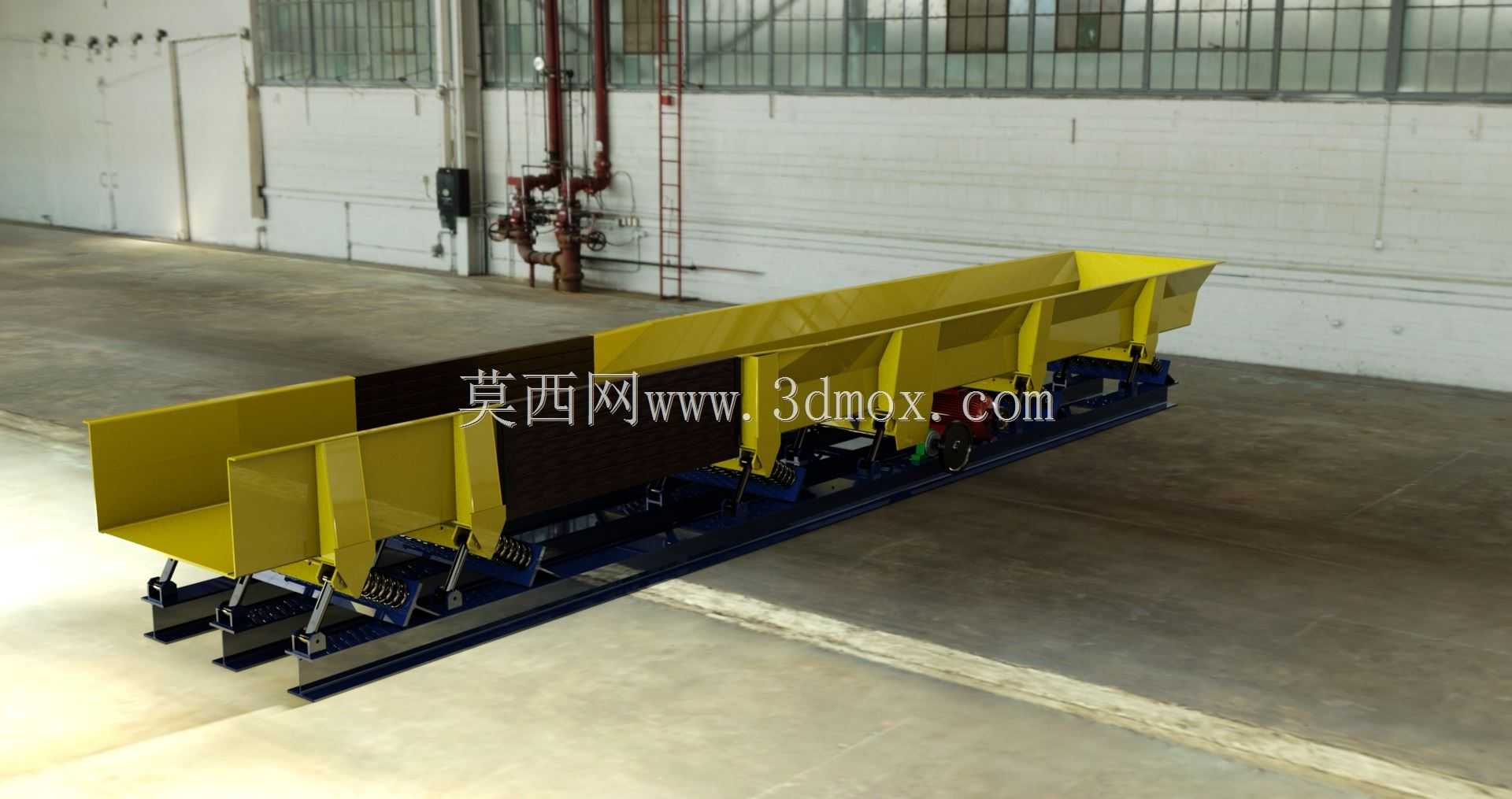

　　在散状物料处理的生产链路里，给料环节的稳定性直接决定整条产线的连续运行效率，这款振动给料槽的结构设计，正是针对散料均匀、定量输送的工况需求完成的三维建模还原。从实际应用场景来看，这类设备常布置在料仓与破碎、筛分、输送设备的衔接位置，承担把料仓内堆积的散状物料按照设定的输送量，连续均匀喂送到下游受料设备的作用，在矿山、砂石骨料生产、煤炭分选、建材原料加工等散料处理场景中都有广泛应用，能够避免料仓出料口堵料、下游设备受料不均导致的负载波动问题。

　　从功能特性来看，该给料槽采用长槽型的承料结构，槽体整体为敞口式设计，进料端对应料仓出料口做了加宽的接料段，能够承接料仓下落的大流量散料，槽体沿输送方向做了微倾角设计，配合槽体底部布置的振动激振单元，让槽内物料在激振力的作用下沿槽体向出料端做连续的抛掷滑移运动，实现物料的匀速输送。槽体侧板采用加厚的耐磨钢板弯折成型，槽底铺设可更换的耐磨衬板，能够承受块状、颗粒状物料长期冲刷带来的磨损，延长槽体主体结构的使用寿命，减少日常维护的更换成本。槽体底部的支撑结构采用隔振弹簧组与机架连接，既能够把激振力有效作用在槽体上驱动物料运动，又能够隔绝振动向基础机架传递，避免振动传导影响周边其他设备的正常运行，降低设备运行时的基础动载荷。

　　从设计思路上，建模过程中首先明确了给料槽的输送能力边界，根据常见散料的堆积密度、安息角参数，确定槽体的有效承料宽度与槽体深度，避免输送过程中物料从槽体侧边溢出；激振单元的安装位置经过受力校核，布置在槽体重心沿输送方向的合理位置，保证槽体整体振动幅值均匀，不会出现槽体局部振幅过大导致的物料跑偏、积料问题，也避免振幅不足导致的物料输送速度不达标。机架部分采用型钢焊接的框架式结构，底部预留了与土建基础或者设备平台连接的安装孔位，安装时需要保证槽体的横向水平度，避免物料在输送过程中向槽体一侧偏移；设备的进料端与料仓出料口的衔接位置预留了足够的间隙，防止槽体振动时与料仓结构发生碰撞干涉，出料端与下游受料设备的接料口位置对应，保证物料能够准确落入下游设备，不会出现撒料问题。

　　从安装边界来看，该设备的整体长度根据输送距离需求确定，槽体宽度对应设计输送量匹配，安装时需要在设备周边预留足够的维护空间，方便后期对激振单元、弹簧支撑组、耐磨衬板进行检修更换；设备的整体高度需要匹配上下游设备的衔接高差，保证物料下落的落差合理，既不会因为落差过大导致物料冲击下游设备，也不会因为落差过小出现堵料问题。槽体的出料端可以根据下游设备的接料需求调整出料口的导料结构，适配不同类型的受料设备接口，提升设备的场景适配性。在实际选型应用中，还需要根据输送物料的粒度、磨琢性调整槽体衬板的材质与厚度，针对磨琢性强的物料可以选用更高硬度的耐磨衬板，针对含水分较高的黏性物料，可以适当调整激振力大小与槽体倾角，避免物料黏附在槽壁上影响输送效率。
