积木拼装式Jenga玩具枪结构设计

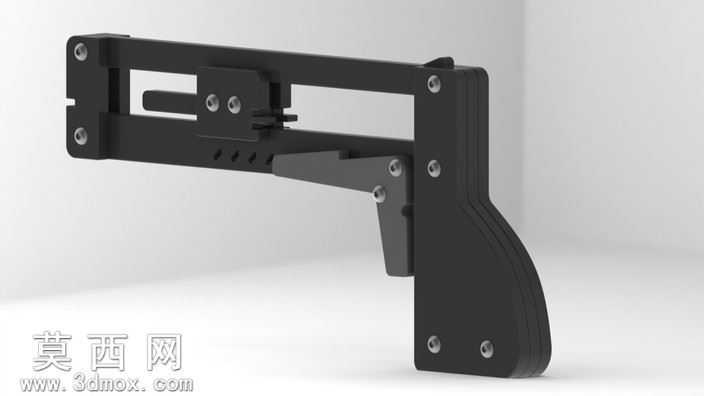

本作品为创意拼装类玩具枪械结构，整体采用模块化积木拼接设计思路，在三维建模阶段以SolidWorks为核心工具完成全参数化建模，所有零件均采用可拆分的板件拼接结构，无需复杂曲面加工即可通过板材切割完成实体制作。建模过程中优先对整体握持轮廓进行草绘定位，参考常规手枪的握持人机尺寸，将握把部分设计为多层板叠合结构，既保证握持时的贴合弧度，又适配积木类拼装的零件拆分逻辑，握把处的固定螺丝孔位均做沉头处理，保证装配后表面平整无凸起。主体枪身框架采用双侧对称板件设计，中间预留击发结构的活动行程空间，内部的滑动扳机、限位卡榫、弹性复位结构均做独立零件建模，各活动部件之间预留0.2mm的装配间隙，保证拼装完成后扳机可顺畅扳动、滑动部件可正常往复运动，不会出现卡滞或干涉问题。渲染阶段采用哑光黑色硬质塑料材质赋予所有零件，模拟积木类拼装板材的磨砂质感，金属螺丝部分采用拉丝不锈钢材质，通过环境光遮蔽效果突出零件之间的拼接缝隙，清晰展现各模块的装配关系。设计过程中充分考虑拼装玩具的易组装特性，所有零件均采用平面板材切割即可成型，无需复杂的注塑或机加工工序，整体结构无细小易丢失零件，各连接位置均采用螺丝紧固或卡槽插接的双重固定方式，既保证拼装完成后的结构强度，又可反复拆卸重组。整体造型摒弃了传统玩具枪的复杂外形，以极简的几何线条构成枪身轮廓，在保证枪械辨识度的同时最大化降低拼装难度，适配积木类手工创作的制作需求，内部的活动结构经过多次运动仿真验证，扳机扳动时可带动内部滑块完成模拟击发的往复动作，兼顾了造型还原度与把玩互动性。
