三防风格手机防护套结构设计方案

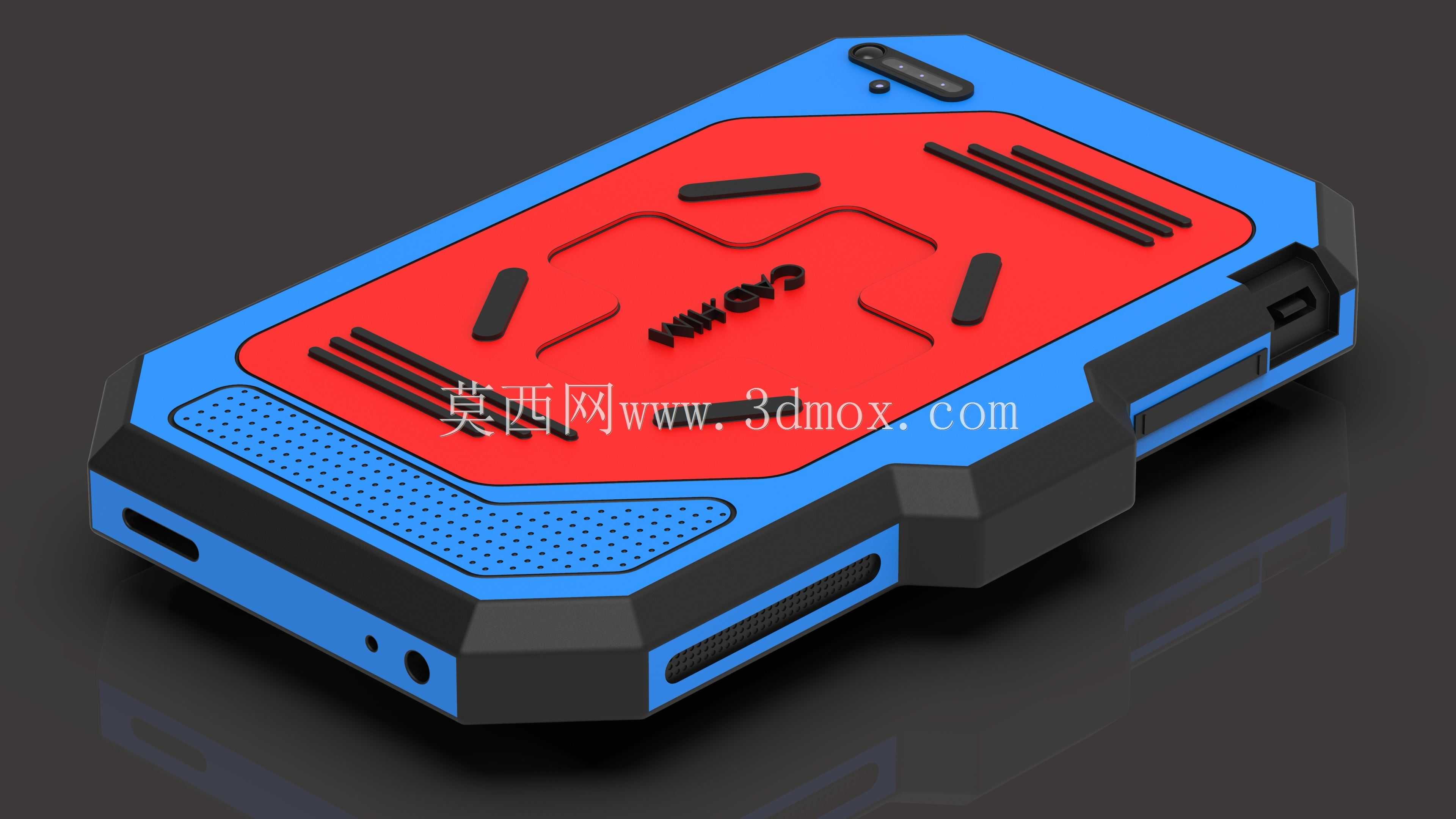

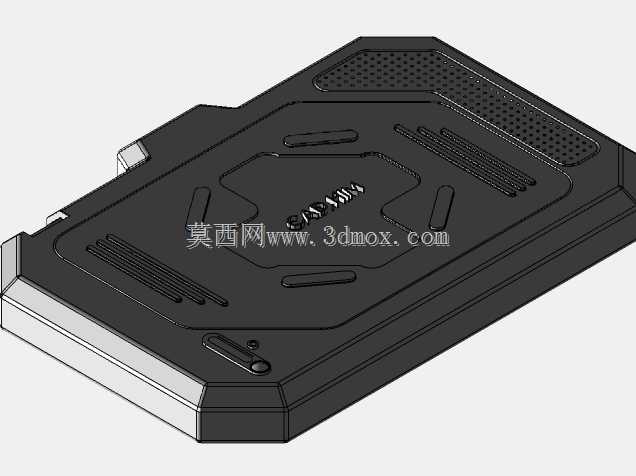

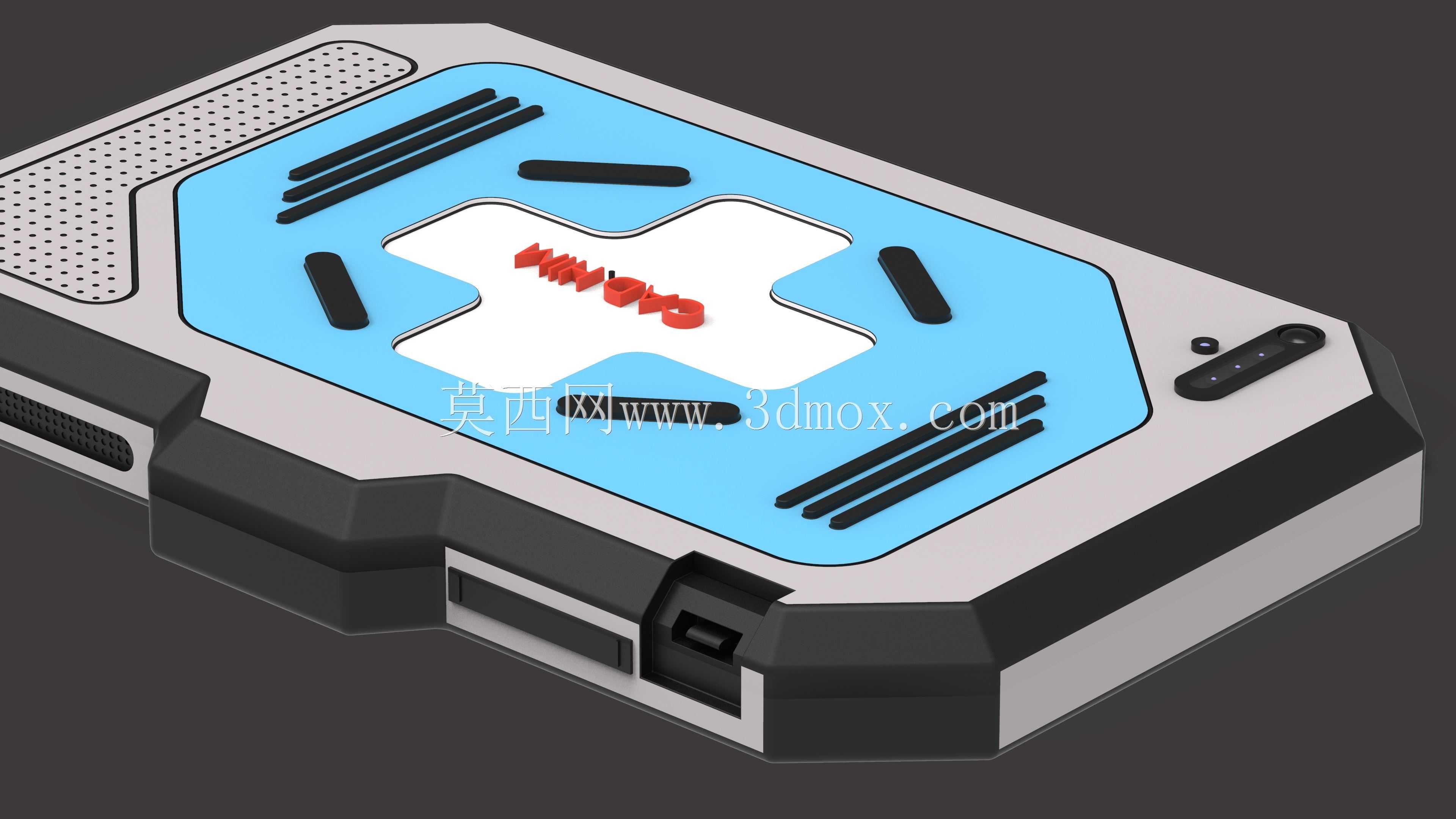

　　这款防护套的结构设计围绕户外作业场景的使用需求展开，针对工程现场、户外勘探、外勤作业等环境下手机易磕碰、易滑落、易沾附碎屑的痛点做了针对性的结构优化。从整体结构来看，壳体采用分体式包边设计，周圈设置高出屏幕与后置摄像头模组的防撞凸缘，当设备平面跌落时，凸缘会率先接触接触面，避免屏幕玻璃、镜头镜片直接承受冲击载荷，凸缘内部预留了0.8mm的缓冲形变空腔，可在冲击发生时通过结构微形变吸收大部分动能，降低冲击力传递到手机本体的比例。壳体背部的主体承载区域做了分区设计，两侧的防滑筋条采用等距平行排布的凸起结构，筋条高度1.2mm，边缘做R0.5的圆角过渡，既可以增加手持时的接触摩擦力，减少湿手、戴手套操作时的滑脱概率，

　　又不会因为凸起过高导致放置时出现明显的硌晃感。背部中心区域做了内凹的十字形避让槽，可适配带有磁吸充电模块的手机机型，不会因为壳体厚度影响磁吸配件的吸附力度，槽体边缘做了斜度过渡，避免灰尘、碎屑在槽内堆积难以清理。壳体左上角的出声孔区域采用点阵式通孔设计，每个通孔的直径控制在0.6mm，既可以保证声音传出的通畅性，又能阻挡大部分施工现场的沙尘、铁屑进入手机出声孔造成堵塞，孔位排布与对应机型的出声孔位置完全对齐，不会出现声音遮挡导致的音量衰减问题。侧边的按键区域做了一体式凸包设计，凸包内侧与手机按键的接触位置设置了0.3mm的凸起触点，按压时的行程反馈清晰，不会出现软塌、按动无响应的问题，同时按键周边与壳体本体的连接位做了密封过渡处理，

　　可阻挡日常泼溅的液体从按键缝隙渗入。壳体底部的充电口位置做了精准的开口避让，开口边缘距离充电插头的插拔预留了1.5mm的间隙，即使是带有加厚保护壳的充电插头也可以顺利插入，不会出现插不到位的情况。从安装边界来看，这款防护套的内轮廓尺寸完全匹配对应机型的外轮廓公差，安装后单边间隙控制在0.1mm以内，不会出现松垮晃动的情况，同时壳体的拆装力度做了优化，不需要借助额外工具即可手动完成拆装，不会因为过紧导致拆装时刮伤手机边框。在材质适配的结构设计上，壳体壁厚均匀控制在1.8mm，既保证了足够的结构强度，又不会因为壁厚过大导致整体重量超标，各个转角位置都做了均匀的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，

　　背部的不同功能区域之间做了高度差控制，放置在平面上时可以形成稳定的多点支撑，不会因为局部凸起导致放置不稳。考虑到户外使用时的挂载需求，壳体侧边预留了挂绳孔的安装位，孔位做了加厚处理，可承受5kg以上的拉拽力不会出现断裂，方便作业人员将手机挂在胸前或者腰带上，避免高空作业时手机掉落。整个结构设计没有多余的装饰性特征，所有的凸起、凹槽、开孔都对应明确的功能需求，在保证防护性能的前提下尽可能控制整体厚度与重量，长时间手持也不会出现明显的负重感，同时各个易积灰的位置都做了大圆角过渡，日常清理时只需要擦拭即可去除表面沾附的污渍，适合复杂工况下的长期使用。
