高山之星立体标识造型结构设计

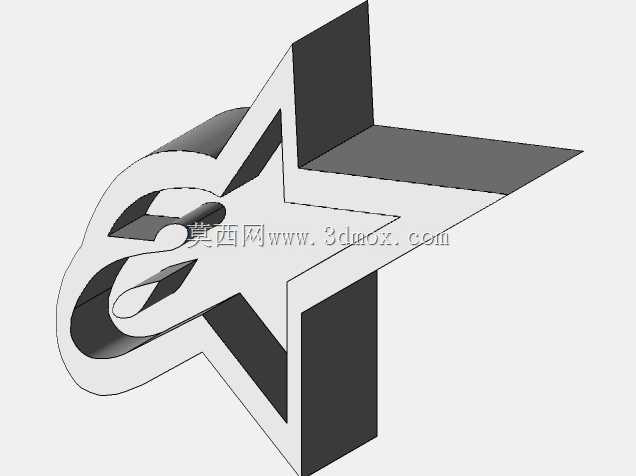

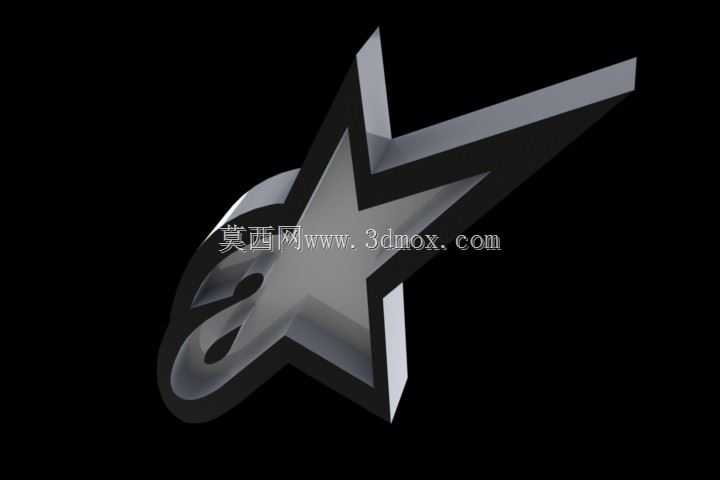

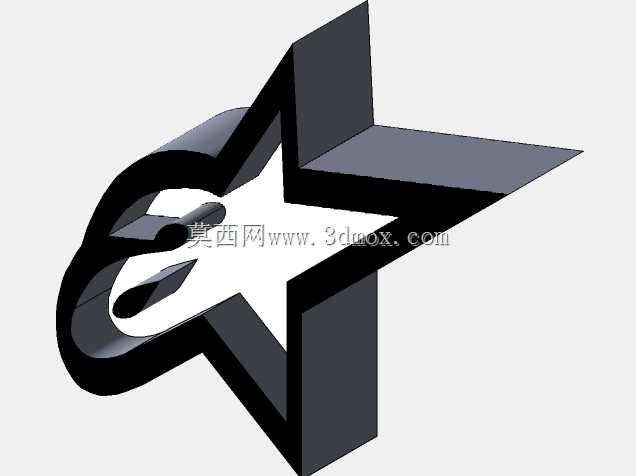

　　这款立体标识造型的设计初衷，是为户外山地场景的品牌视觉落地提供可直接加工的实体参考，最初对接的需求是景区入口标识、山地运动品牌线下门店装饰、户外赛事颁奖台立体标识三类场景，在建模阶段就同步考虑了不同场景下的安装适配性。从结构上看，整体采用星形与飘带元素融合的造型，打破了传统平面标识的视觉局限，立体凸起的结构在不同光线角度下会形成自然的明暗层次，无需额外打光就能具备足够的视觉辨识度。设计过程中没有采用等厚拉伸的简单处理方式，而是对标识的边缘做了斜切倒角处理，所有外露棱边都预留了R1.5的圆角，一方面是避免户外安装使用过程中尖锐棱边造成磕碰损伤，另一方面是让金属或亚克力材质加工后的反光效果更柔和，不会出现局部过曝的视觉问题。

　　标识背面做了平整的安装基准面，预留了3处M4的螺纹安装孔位，孔位分布按照三角形稳定排布，不管是壁挂安装在石材墙面、还是通过支架固定在户外立柱上，都能保证安装后的结构稳定性，不会出现长期使用后松动歪斜的问题。在造型比例上，整体外轮廓的长宽比控制在1.2:1，竖向高度根据常用安装场景做了参数化关联，建模时将整体厚度设置为外轮廓最大宽度的1/8，既保证了立体造型的视觉厚重感，又不会因为过厚导致材料浪费、安装负重过大。飘带部分的曲面做了连续G2曲率过渡，没有出现曲率突变的折角，不管是采用不锈钢钣金折弯焊接、还是亚克力CNC雕刻粘接，抑或是采用3D打印做小批量样件，都能保证曲面的顺滑度，不会出现加工后表面凹凸不平的问题。考虑到户外使用的场景，

　　建模时特意在标识的下边缘做了1°的微小倾斜角度，雨天时积水可以顺着倾斜面自然流下，不会在造型凹陷处积存水渍，减少长期使用后的污渍附着，降低后期维护的清洁成本。标识的星形尖角部分做了局部加厚处理，尖角最外端的厚度比主体部分厚2mm，避免运输、安装过程中尖角受外力碰撞出现崩缺，同时加厚的结构也能让尖角部分的加工刚性更好，钣金加工时不会出现焊接变形。在做结构拆分的时候，将整个标识拆分为主体星形层、飘带叠层两个可独立加工的部件，两个部件之间通过定位止口配合，安装时可以先固定底层基准件，再通过止口定位叠加上层部件，既降低了单个部件的加工难度，也能保证组装后整体造型的层次感，两层之间预留了0.2mm的间隙，方便打胶固定时多余的胶液溢出，

　　不会在外观面留下胶痕。针对室内使用的场景，比如品牌展厅的桌面摆放款，建模时也预留了底座安装的接口，可以直接搭配同风格的金属底座使用，不需要额外修改模型结构。整个造型的曲面构建全部采用可参数化编辑的特征建模方式，没有出现不可编辑的导入几何体，后续如果需要根据实际安装场景调整整体尺寸、修改局部造型比例，都可以直接通过修改特征参数快速调整，不需要重新逆向建模，能大幅缩短不同场景下的适配改型周期。在细节处理上，所有安装孔位都做了沉头设计，安装后螺丝头不会突出安装基准面，保证安装时标识背面能和安装面完全贴合，不会出现局部悬空导致的受力不均问题。飘带部分的镂空位置做了等宽处理，镂空边缘同样做了圆角过渡，避免加工时出现应力集中导致的部件开裂，尤其是采用金属板材激光切割加工时，圆角过渡能减少切割断点，提升加工效率和边缘光滑度。
