munck卡车配套悬挂式高空作业吊篮结构

　　该悬挂式作业吊篮是专为随车起重运输卡车（即munck类带随车吊的货运卡车）设计的高空作业承载装置，主要适配随车吊臂端的挂载接口，替代传统吊具实现人员高空作业的承载功能，常见于市政路灯维护、园林高空修剪、户外广告安装、厂区高架管线检修、低层建筑外墙作业等场景，解决了普通货运卡车搭载随车吊时无法合规承载作业人员开展高空作业的痛点，无需额外配置专用高空作业车即可完成常规中低空作业任务，大幅降低零散高空作业的设备投入成本。

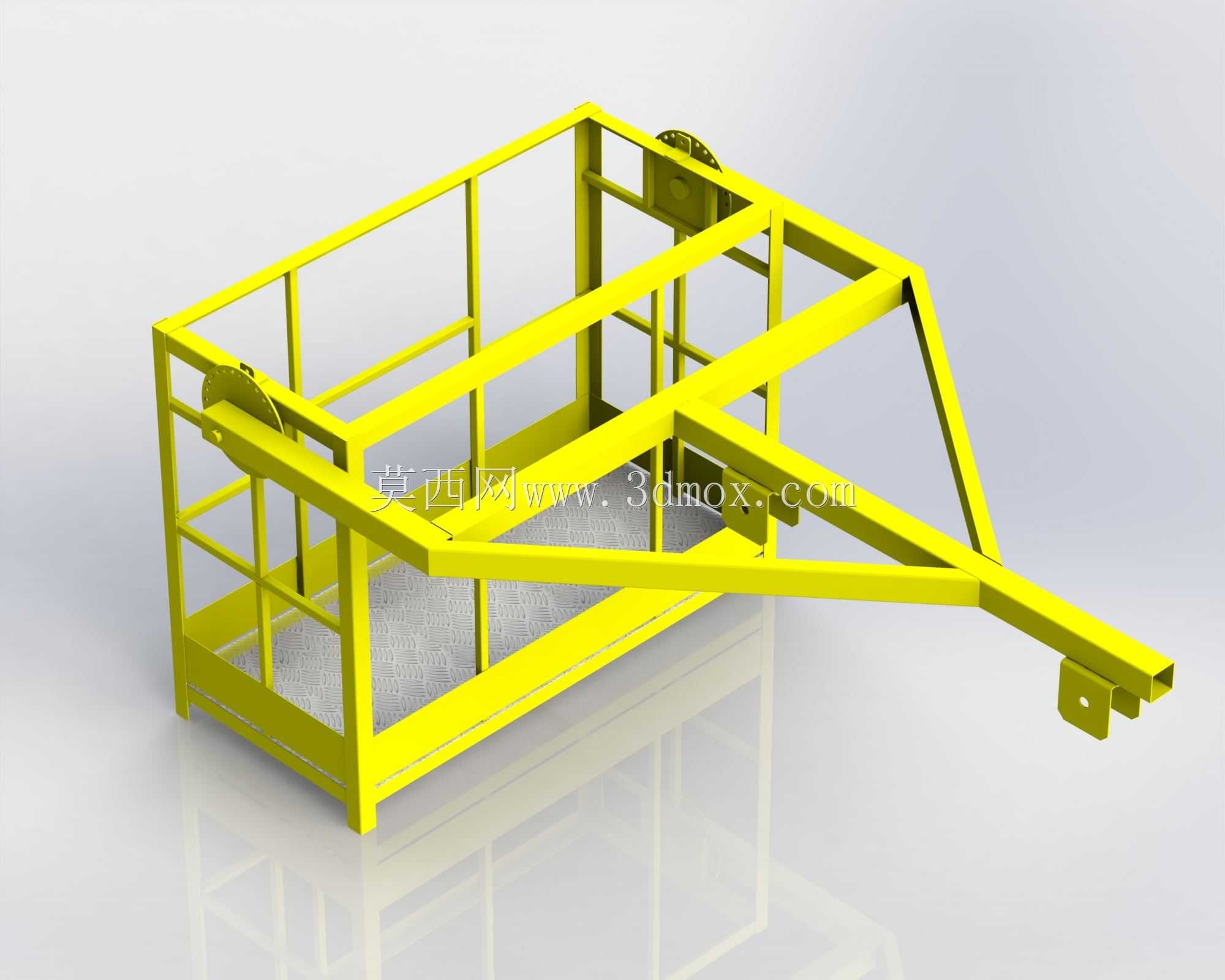

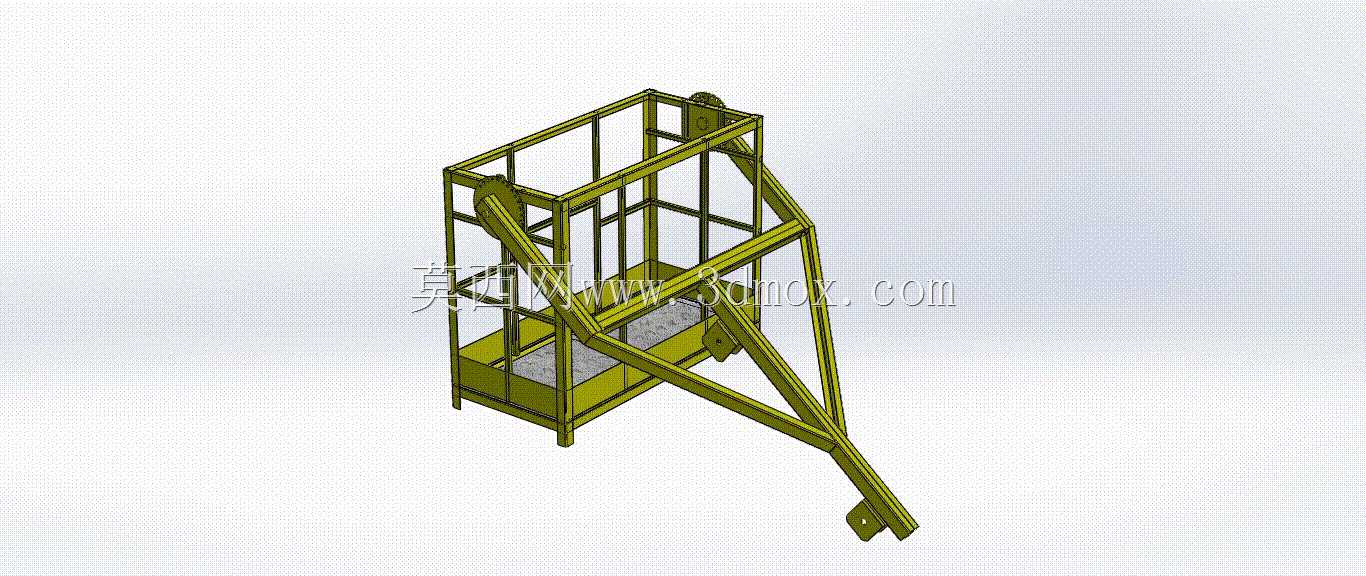

　　从结构设计逻辑来看，整体采用框架式桁架结构，主承载框架选用矩形型钢焊接成型，兼顾结构刚度与整体自重控制，避免挂载后对吊臂额定载荷造成过多冗余占用。吊篮主体为长方体笼式结构，四周设置连续的防护栏结构，栏板高度符合高空作业临边防护的安全要求，底部铺设防滑承载底板，底板边缘设置挡边结构，防止作业过程中工具、小件物料从底板边缘滑落造成坠物风险。

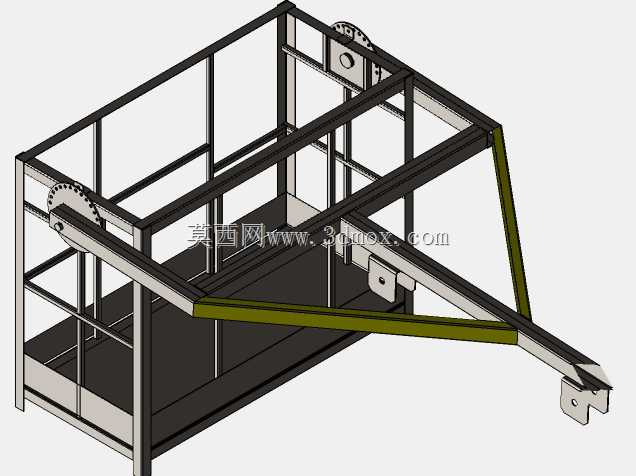

　　挂载连接段采用斜向加强的三角支撑结构，从吊篮主框架的上部挂载点斜向延伸至吊篮底部外侧的连接端，形成稳定的三角受力体系，将吊臂端的挂载载荷均匀分散到吊篮整体框架上，避免局部应力集中导致的结构变形。连接端设置双销轴铰接孔位，与随车吊臂端的挂载耳板通过销轴实现刚性连接，铰接结构可在吊臂变幅过程中自动调整吊篮姿态，保证吊篮始终保持垂直水平状态，避免作业过程中吊篮倾斜引发安全隐患。上部框架设置额外的吊点结构，可作为辅助安全绳的挂点，供作业人员安全带挂靠，实现双重安全防护。

　　从安装边界来看，该吊篮的挂载接口尺寸匹配主流munck类随车吊的臂端连接尺寸，连接孔位间距、销轴直径均按照对应吨位随车吊的额定载荷设计，安装时仅需拆除原吊臂端的吊钩组件，将吊篮连接耳板与吊臂端耳板对齐后穿入固定销轴，加装开口销防脱即可完成安装，无需对吊臂结构进行额外改造，拆装流程便捷，可在吊装作业与高空载人作业场景间快速切换。

　　外形尺寸方面，吊篮内部净空尺寸满足2名作业人员同时站立操作的空间需求，同时预留了小型工具、物料的放置空间，整体外廓尺寸控制在随车吊作业的回转半径安全范围内，避免吊臂回转过程中吊篮与卡车驾驶室、周边障碍物发生干涉。底部承载面的额定载荷按照双人作业加常规工具的总重量设计，框架各杆件的截面尺寸经过受力校核，在额定载荷下的最大变形量控制在安全允许范围内，斜向支撑结构的焊缝采用满焊工艺，焊脚尺寸满足对应强度要求，所有外露边均做倒角处理，避免尖锐边角划伤作业人员。

　　实际使用过程中，该吊篮随卡车转场时可直接放置在卡车货厢内，无需额外运输载体，到达作业现场后通过随车吊自身的卷扬机构即可完成吊篮的挂载与起升，作业过程中吊臂的变幅、回转动作可带动吊篮覆盖作业半径内的所有作业点位，相比传统的脚手架登高、爬梯作业方式，作业效率提升明显，同时作业安全性更有保障。结构设计上未设置多余的复杂机构，整体为纯焊接钢结构件，故障率极低，日常仅需检查焊缝开裂、销轴磨损、结构变形情况即可完成维护，适合户外复杂工况下的长期使用。
