汽车单轮空气悬架带轮毂制动总成结构

　　这套单轮空气悬架集成结构，在日常商用车、高端乘用车底盘改装与正向开发场景中应用十分广泛，区别于传统钢板弹簧、螺旋弹簧的被动悬架结构，空气悬架可通过充放气调整气囊刚度与车身高度，适配不同载荷、不同路况下的行驶需求，比如高端乘用车在高速行驶时降低车身高度减少风阻，在非铺装路面升高底盘提升通过性；商用车在装卸货时调整货台高度匹配装卸平台，同时空载、满载状态下都能保持车身水平，避免悬架偏频变化带来的行驶质感下降。从结构功能来看，这套总成集成了空气弹簧、减震阻尼筒、转向节、轮毂单元、通风制动盘、对置活塞制动卡钳、轮辋轮胎以及气路连接管路，各部件的安装边界经过匹配校核，空气弹簧上端与车身/副车架的安装点预留了标准螺栓连接位，

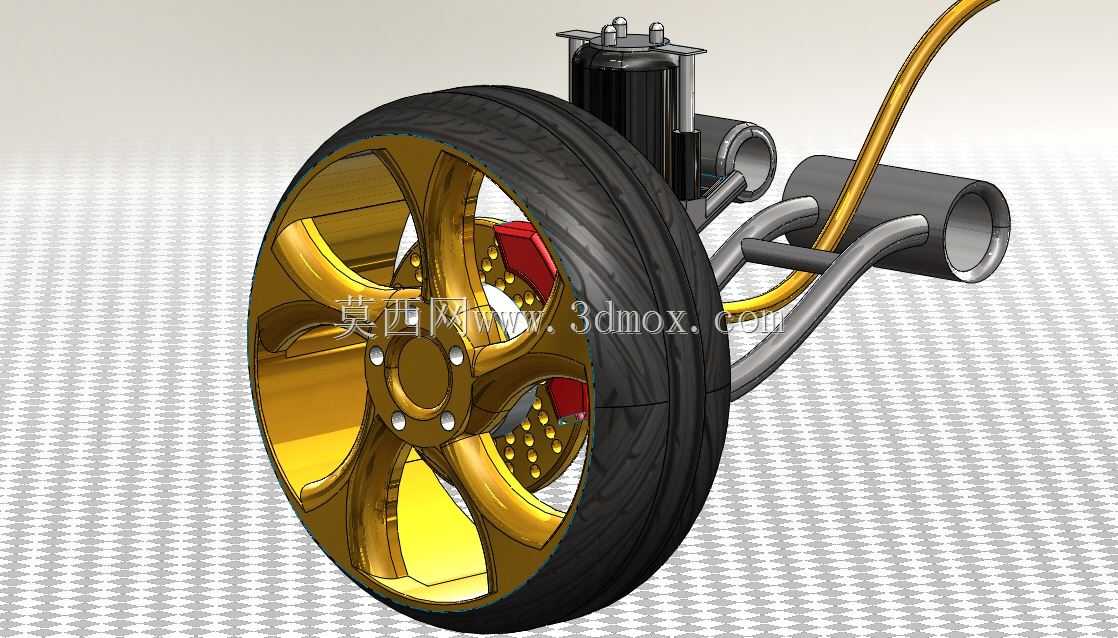

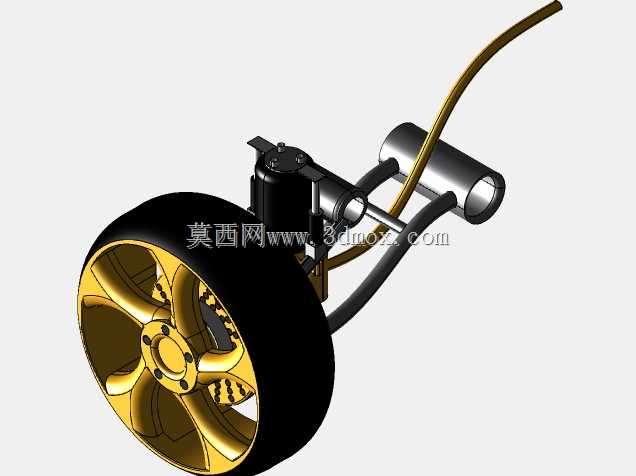

　　下端与转向节的摆臂连接座做了一体化适配，避免后期改装时出现安装干涉。设计过程中首先要考虑轮跳行程的边界约束，车轮上下跳动时，空气弹簧的伸缩量要匹配减震器的有效行程，同时气路管路的走向要避开轮跳过程中的运动干涉区域，图中金色的高压气管沿着悬架硬点走向布置，预留了足够的弯曲余量，不会在车轮上下跳动、转向时被拉扯挤压。轮毂部分采用了多辐式铝合金轮辋结构，辐条的造型不仅考虑视觉效果，更要满足制动系统的散热需求，大尺寸通风制动盘搭配红色涂装的多活塞卡钳，安装在转向节的卡钳安装座上，制动盘的通风道在车轮转动时可形成导流效应，带走连续制动产生的热量，避免热衰减。安装尺寸方面，轮辋的PCD孔位、中心孔直径都匹配常规乘用车的轮毂安装标准，

　　转向节上的摆臂连接点、转向拉杆连接点都预留了通用化的球销安装位，可适配多数前置前驱、后驱车型的悬架硬点，不需要对底盘结构做大规模切割改动。空气弹簧的有效直径、最大伸长与压缩长度经过匹配，在车身高度调整范围内，不会出现气囊拉伸过度或者叠压死的情况，减震阻尼筒采用了与空气弹簧并列布置的结构，相比集成式的空气减震单元，这种分体结构后期维护成本更低，阻尼筒损坏时不需要连带更换空气弹簧，气路接口采用了标准的快插式高压接头，可直接对接整车的空气供给系统、高度阀与控制单元。在实际建模过程中，各部件的配合公差都做了预留，比如轮毂轴承与转向节轴颈的配合、制动盘与轮毂安装面的平面度要求、卡钳与制动盘的间隙预留，都按照实际量产车的工程要求设定，

　　轮辋与制动卡钳之间预留了足够的间隙，即使更换更大尺寸的改装卡钳也有充足的安装空间。轮胎的断面宽度、扁平比与轮辋宽度做了匹配，胎侧的变形空间在轮跳极限状态下不会与轮拱、悬架部件发生剐蹭，气路管路的固定点设置在悬架的非运动部件上，采用管卡固定，避免车辆行驶过程中管路晃动产生磨损。这套结构的设计思路是兼顾原厂适配性与改装灵活性，既可以作为整车厂开发空气悬架车型的结构参考，也可以作为改装市场升级空气悬架的结构蓝本，各部件的受力路径经过梳理，纵向力、侧向力、制动力都通过转向节传递到摆臂、减震器与空气弹簧，最终传递到车身，各连接点的受力方向都做了结构加强，比如转向节与空气弹簧下支座的连接位置做了加厚处理，避免大载荷冲击下出现结构断裂。
