货运卡车底盘调平支撑装置结构设计

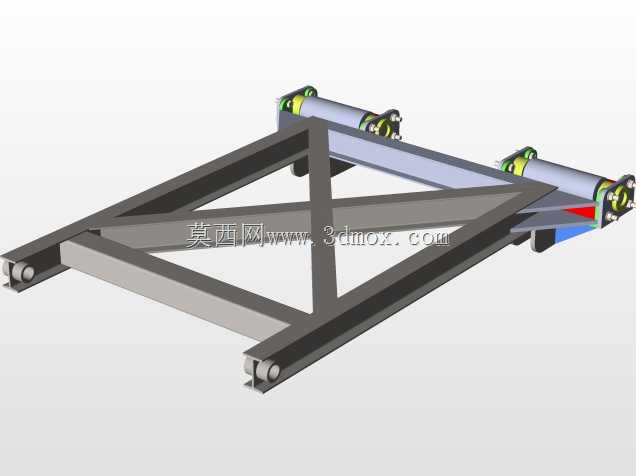

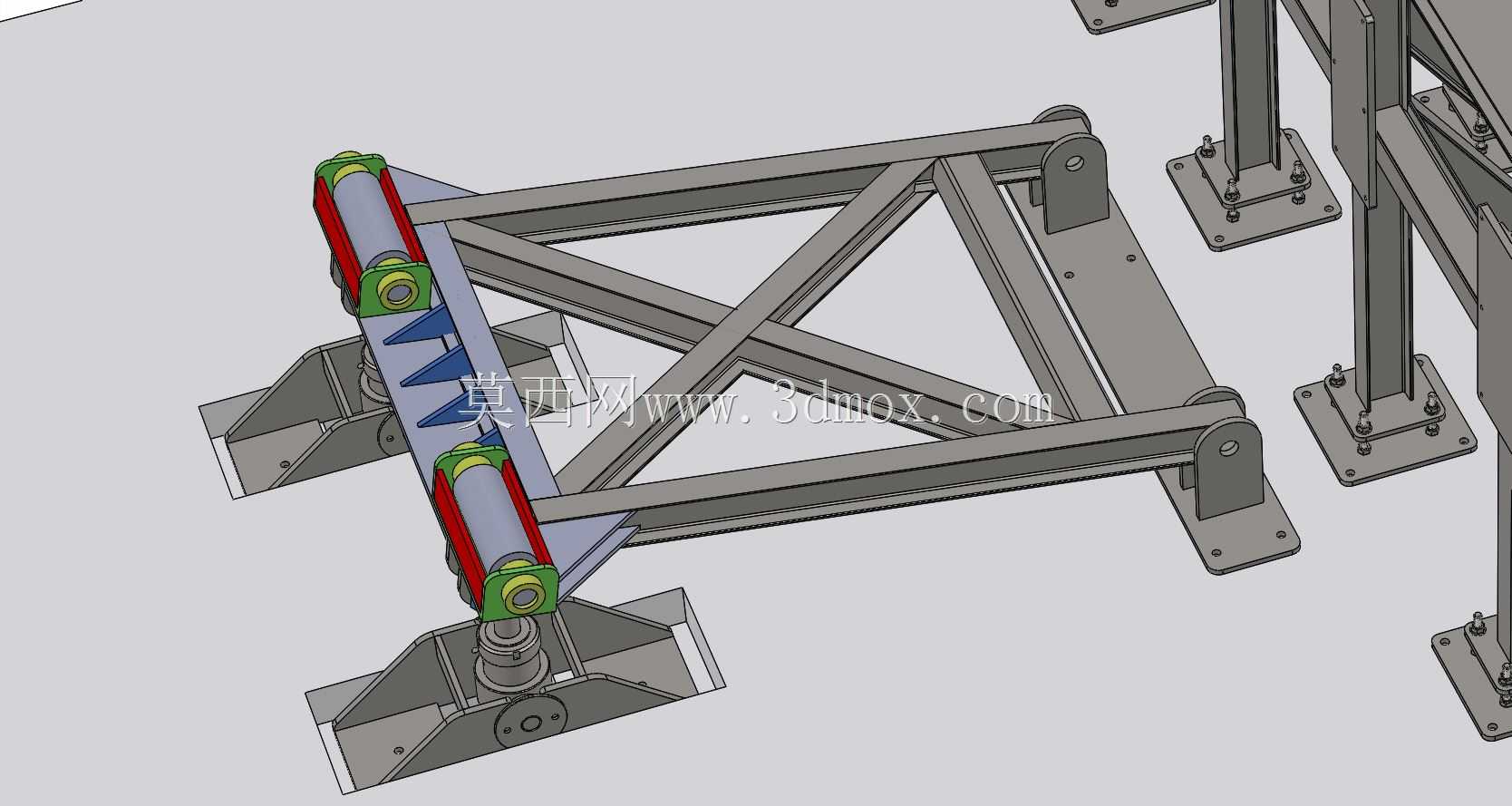

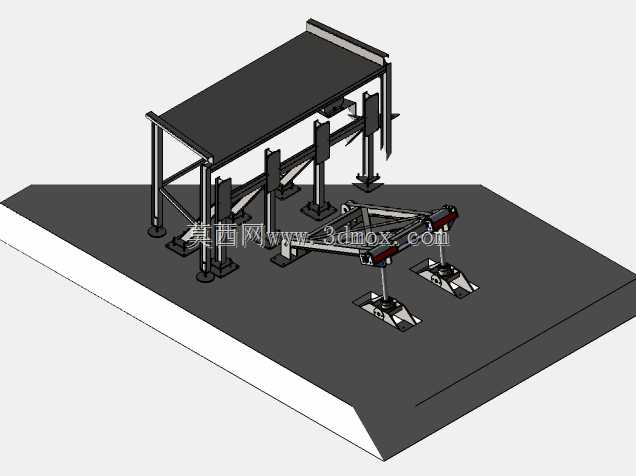

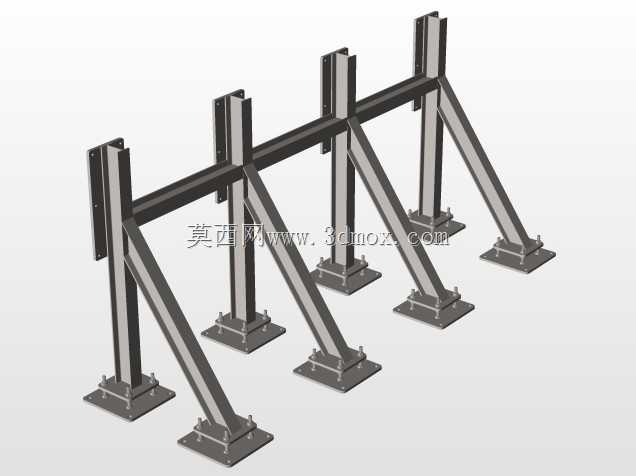

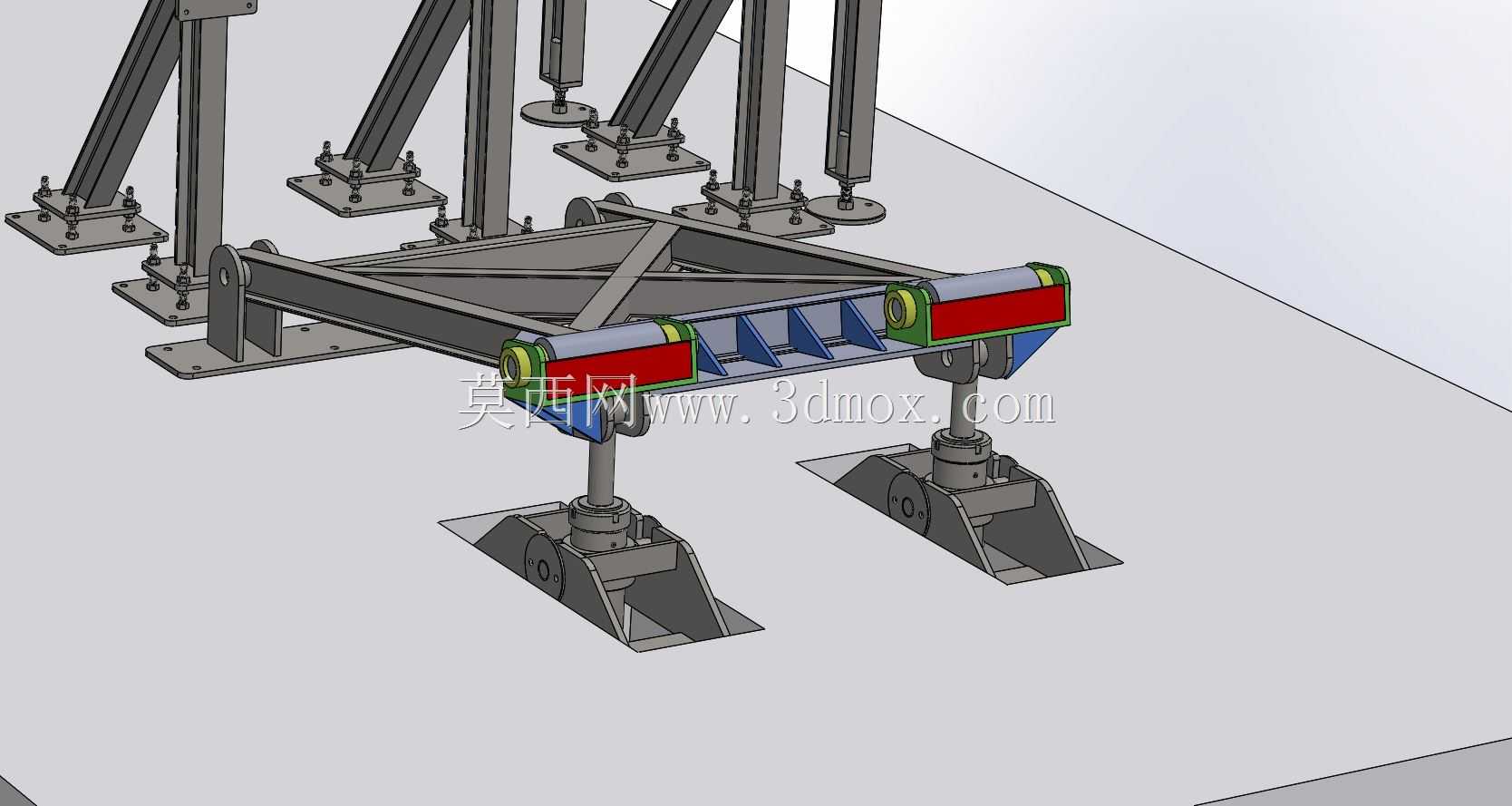

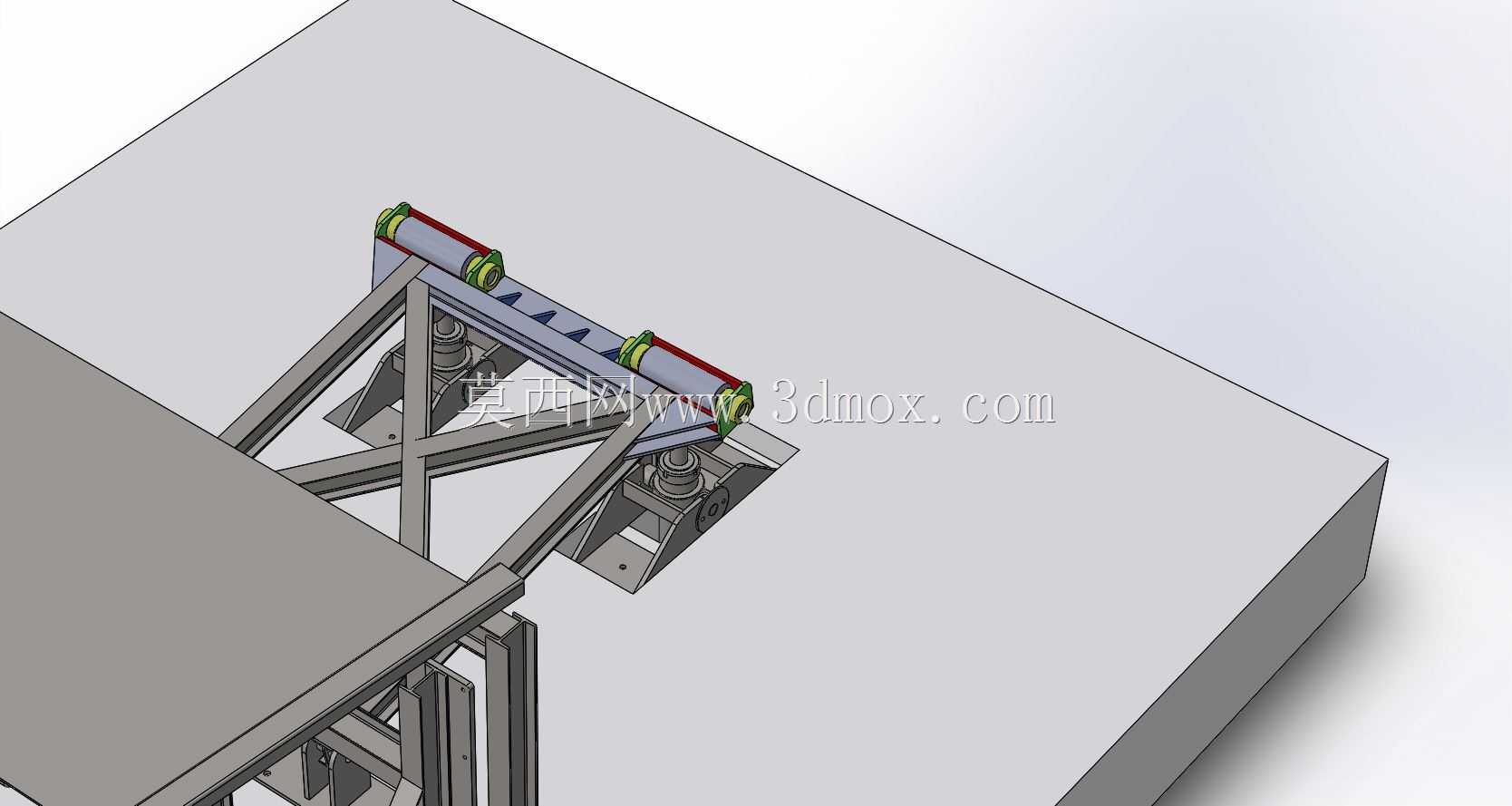

该调平支撑装置主要应用于货运场站、冷链仓储、厂区装卸货区域等场景，针对停靠后地面存在坡度、车身倾斜导致装卸货效率低、货物易滑落、液压登车桥无法平稳对接的问题设计，核心用途是在货运卡车停靠到位后，对卡车底盘进行抬升与水平校准，消除地面高差带来的车身倾斜问题，为装卸作业提供稳定的水平基准。装置整体采用三角桁架式支撑结构，核心受力框架由多根型钢斜撑交叉拼接而成，三角形稳定结构可有效分散卡车底盘传递的竖向载荷，避免支撑过程中出现结构形变、侧倾风险，支撑端与底盘接触位置设置有带缓冲垫层的顶推辊组，顶推过程中不会刮伤卡车底盘金属漆面，同时辊组的滚动特性可适配调平过程中底盘的微小横向位移，避免刚性接触带来的结构卡滞。装置的动力执行端集成了弹性缓冲组件，在顶推底盘的过程中可吸收卡车停靠时的微小晃动，同时适配不同吨位卡车的底盘高度差，无需额外调整初始安装位置即可完成对接。设计过程中优先考虑了现场安装的便捷性，装置底部设置有带定位孔的安装法兰，可直接通过膨胀螺栓固定在装卸货位的混凝土基础上，安装边界预留了足够的操作空间，日常维护时无需拆卸主体结构即可完成易损件的更换。装置的整体外形尺寸适配常规货运卡车的底盘侧边高度，安装后不会占用装卸通道的通行空间，非工作状态下支撑臂可收回至贴靠基础的位置，不会影响卡车正常停靠驶离。调平作业时，装置的顶推臂向外伸出，顶推辊组贴合卡车底盘纵梁位置，逐步抬升底盘较低一侧，直至车身整体达到水平状态，支撑结构的自锁特性可在调平完成后持续保持支撑力，即使装卸过程中货物重量转移带来载荷变化，也能维持车身水平状态不回落，有效解决了地面不平整带来的装卸安全隐患，尤其适合冷链装卸、精密设备装卸等对车身水平度要求较高的作业场景，可大幅降低装卸过程中货物倾倒、设备磕碰的风险，同时减少登车桥与车厢之间的高度差，让手动叉车、电动搬运车可平稳进出车厢，提升整体装卸作业效率。
