贝内拉结构振动筛分输送设备

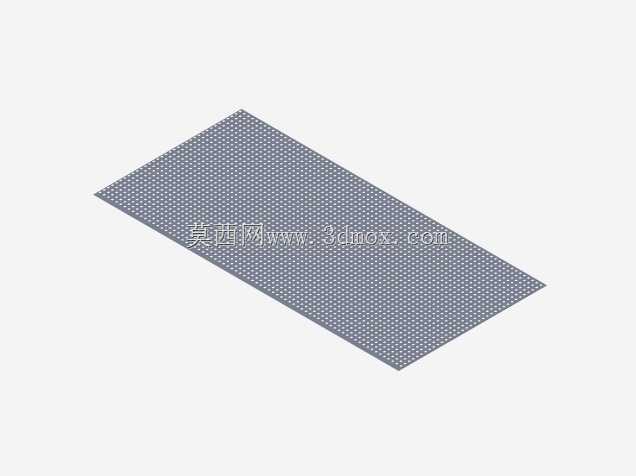

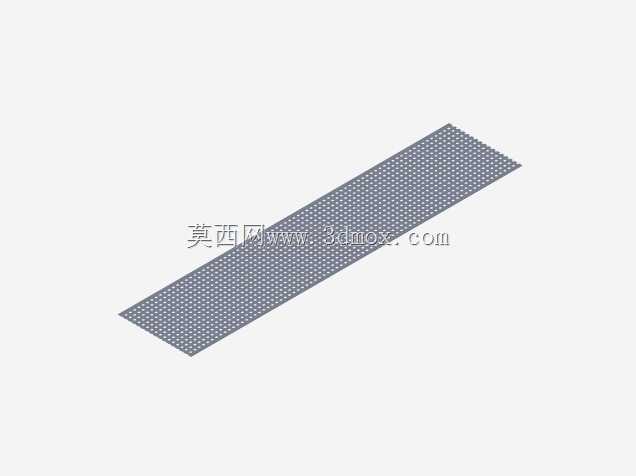

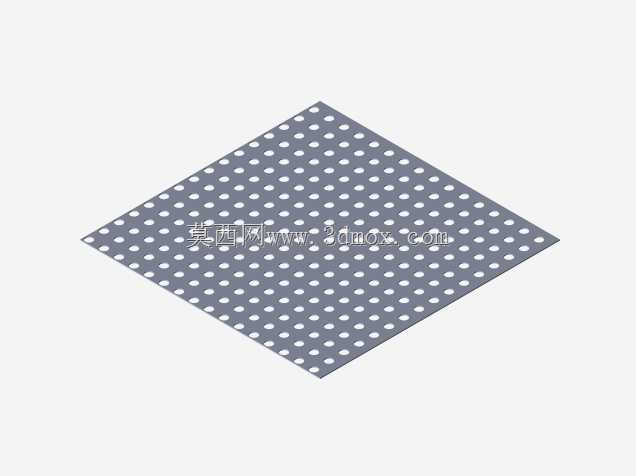

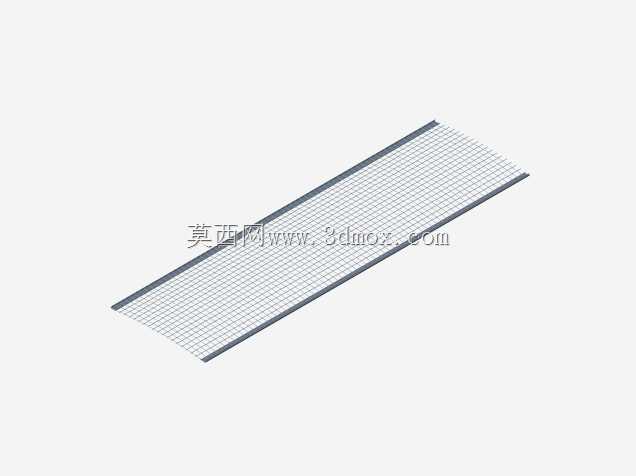

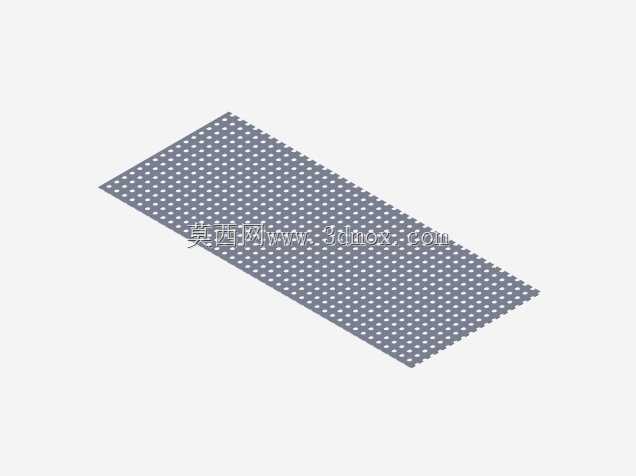

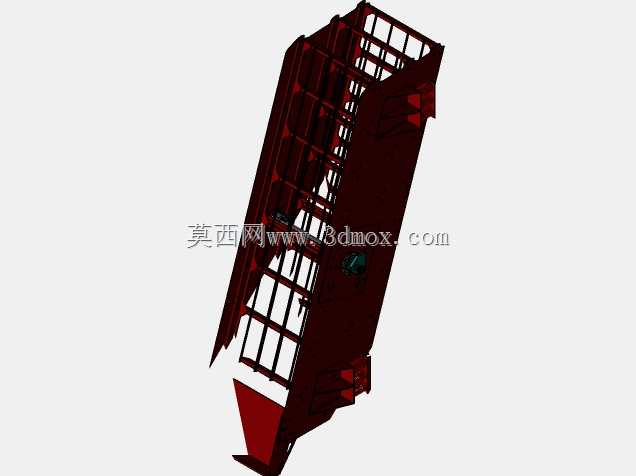

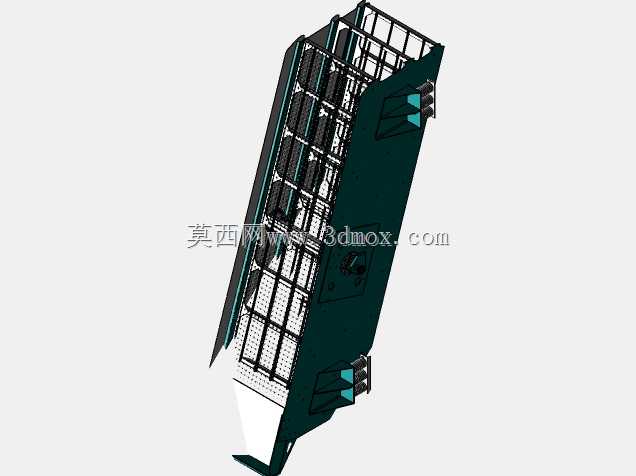

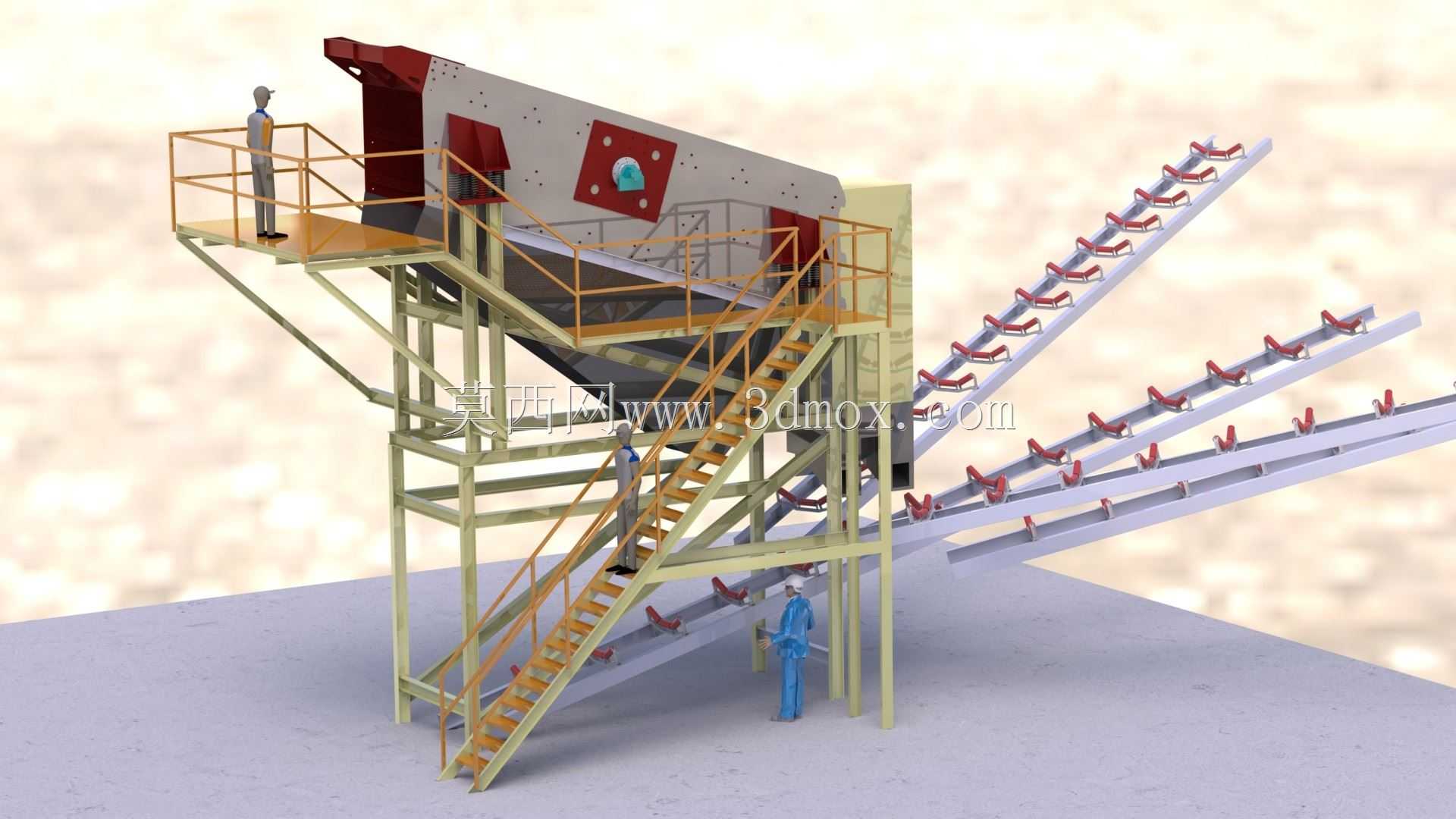

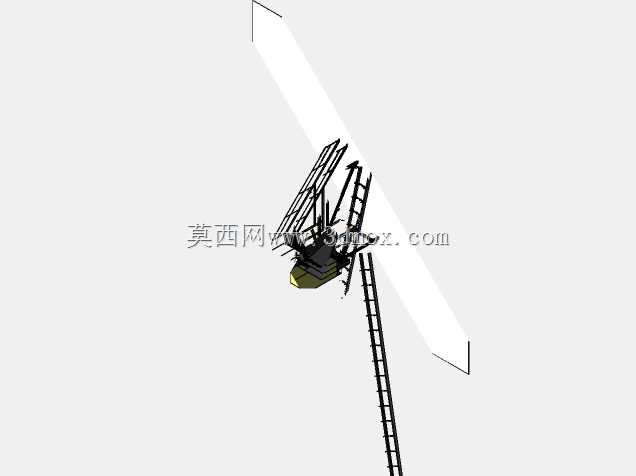

在矿山骨料加工、建筑砂石分级、散状物料处理的生产现场，这类长槽型振动筛分设备是衔接破碎工序与成品料仓储的核心环节，主要承担不同粒径颗粒物料的分级、脱泥、除杂作业，针对PEDRA块石、GRANILHA级配碎石、PEDRISCO细屑这类散料，可通过筛面的高频振动实现物料的分层透筛，同时沿筛面长度方向完成物料的匀速输送，避免筛网堵孔，保证分级精度。从结构设计来看，该设备采用倾斜布置的长筛槽结构，配套梯架式支撑与侧边激振单元，整体安装边界需预留筛体振动的摆动余量，进料端与上游破碎设备出料口做软连接，出料端对应不同粒径料仓设置分料溜槽，筛面长度1600mm、筛分作业段长度5000mm的尺寸设定，匹配中小型砂石生产线的处理通量，可在单台设备上完成2-3种粒径物料的同时分级，减少生产线的设备排布长度。建模过程中，先在三维软件中搭建整体骨架模型，确定筛槽的倾斜角度、激振器的安装位置、支撑弹簧的排布点位，优先保证激振力的作用线通过筛体重心，避免筛体运行中出现扭振；随后拆分零件建模，筛槽部分采用钣金模块绘制侧板、加强筋、筛网压条，通过焊接约束模拟实际的组焊结构，激振单元部分绘制偏心块、轴承座、传动轴的配合关系，梯架支撑部分采用结构钢型材搭建，逐一添加螺栓连接、铰接约束来还原实际的装配关系；完成零件建模后进行整体装配，校验各运动部件的干涉情况，调整支撑弹簧的压缩量参数，模拟筛体的振动轨迹，确认物料在筛面上的运行速度符合设计预期，最后对易磨损的筛面、进料衬板部位单独做零件拆分，方便后续出工程图时标注耐磨材料要求与更换维护的尺寸基准。这类设备的建模重点在于还原振动工况下的结构配合关系，不能仅做静态外形搭建，要考虑实际运行中各部件的受力传递路径，比如筛槽侧板的加强筋排布要对应激振力的传导方向，支撑部位的铰接结构要预留足够的转动间隙，这些细节都需要在建模过程中结合现场使用经验调整，避免后续生成的工程图无法直接指导生产加工。
