机加工用单刃切削刀具结构设计

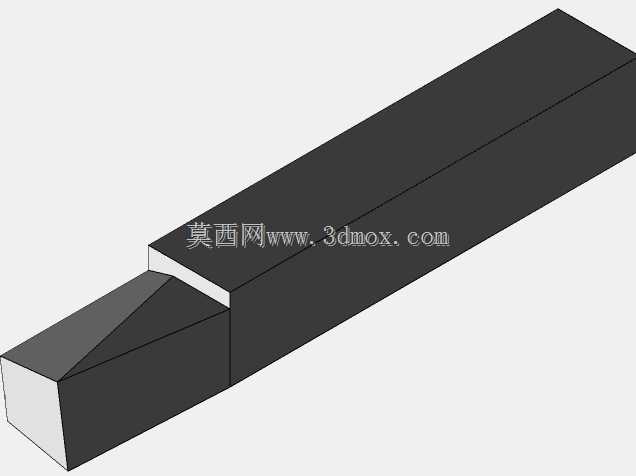

　　在常规金属切削加工场景中，这类单刃切削结构是卧式车床、小型数控车床完成外圆车削、端面车削、台阶成型加工的核心执行部件，区别于多刃铣削类刀具，其单切削刃的设计逻辑更适配小进给、高精度的单件或小批量零件加工场景，在职业院校机加工实训教学、小型机修车间的零件修配作业、五金加工门店的非标零件加工环节都有极高的使用频次。从结构设计逻辑来看，该刀具采用整体方钢刀杆作为基体，刀杆截面为标准正方形，这种截面设计并非随意选择，而是匹配常规车床刀架的装夹槽尺寸，目前普通卧式车床的四方刀架装夹槽通用尺寸为20mm×20mm、25mm×25mm两种规格，该模型的刀杆截面严格贴合通用装夹边界，装夹时无需额外加装变径套或垫片，

　　可直接放入刀架槽内通过压紧螺栓固定，装夹后刀杆伸出长度控制在刀杆截面高度的1.5倍以内，能够有效避免切削过程中出现颤振、让刀的问题。刀具的切削部分采用楔式成型结构，切削刃的角度设计完全遵循金属切削原理的参数要求：前角选取15度左右的正前角，适配45号钢、Q235等常见碳钢材料的切削加工，能够有效降低切削阻力，减少切削过程中的积屑瘤产生；后角选取8度，既保证切削刃有足够的强度，又能减少刀具后刀面与已加工表面的摩擦，提升已加工表面的光洁度；主偏角选取90度，这种角度设计在车削台阶轴类零件时，能够保证台阶端面与外圆的垂直度，不需要额外进行端面清根作业，适配多数轴类零件的加工要求。从实际使用功能来看，该刀具主要承担外圆粗车、半精车工序，

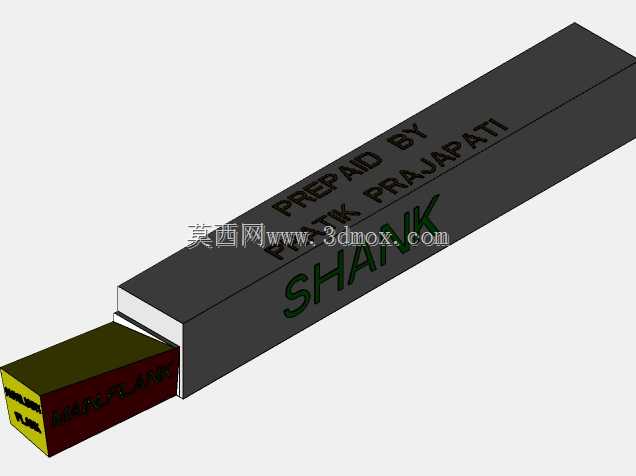

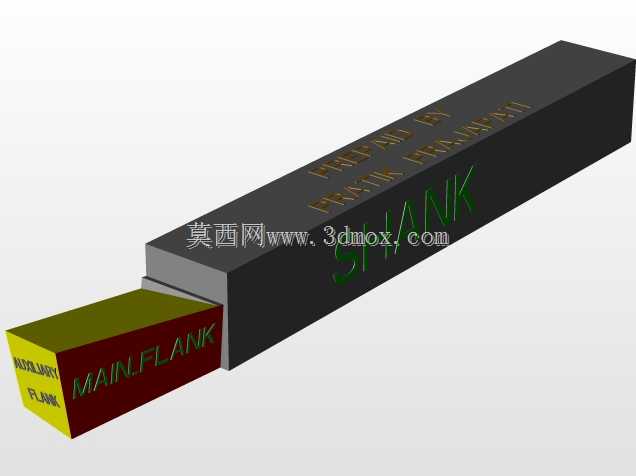

　　刀杆的长方体结构保证了装夹后的重复定位精度，当刀具出现磨损后，只需松开刀架压紧螺栓，将刀杆沿进给方向微调伸出长度即可重新对刀，不需要重新校准刀具中心高，大幅缩短换刀辅助时间。在实训教学场景中，该结构的模型能够帮助初学者直观理解刀具各角度的空间位置关系，通过三维模型的旋转、剖切操作，学习者可以清晰看到前刀面、主后刀面、副后刀面、主切削刃、副切削刃、刀尖的相对位置，理解刃倾角对切屑流向的影响，相比传统的二维图纸教学，三维结构能够降低抽象认知难度，让学习者快速掌握刀具角度对切削效果的影响规律。在安装边界方面，该刀具的刀杆长度设计为120mm，既满足刀架装夹所需的最小夹持长度（不小于刀杆截面高度的2倍），

　　又不会因为刀杆过长导致安装时与车床卡盘、尾座发生干涉，在加工最大直径400mm的普通车床上使用时，刀具移动到主轴最近端时，刀杆尾部不会与主轴箱外壁发生碰撞，移动到尾座端时也不会与尾座套筒产生干涉，适配多数中小型卧式车床的安装空间。从结构强度设计来看，刀杆与切削部分采用一体化结构，没有焊接或机夹刀片的拼接缝隙，整体刚性优于焊接式刀具，在切削深度2mm、进给量0.2mm/r的切削参数下，刀杆的变形量控制在0.01mm以内，能够保证加工尺寸的稳定性，适合切削负荷波动不大的半精加工作业。同时，该刀具的刀尖部分做了微小的圆弧过渡处理，圆弧半径0.2mm，能够有效提升刀尖的抗冲击性能，在断续切削作业中减少刀尖崩损的概率，延长刀具的刃磨周期。
