恩凯RPF-01款17寸改装合金轮毂结构

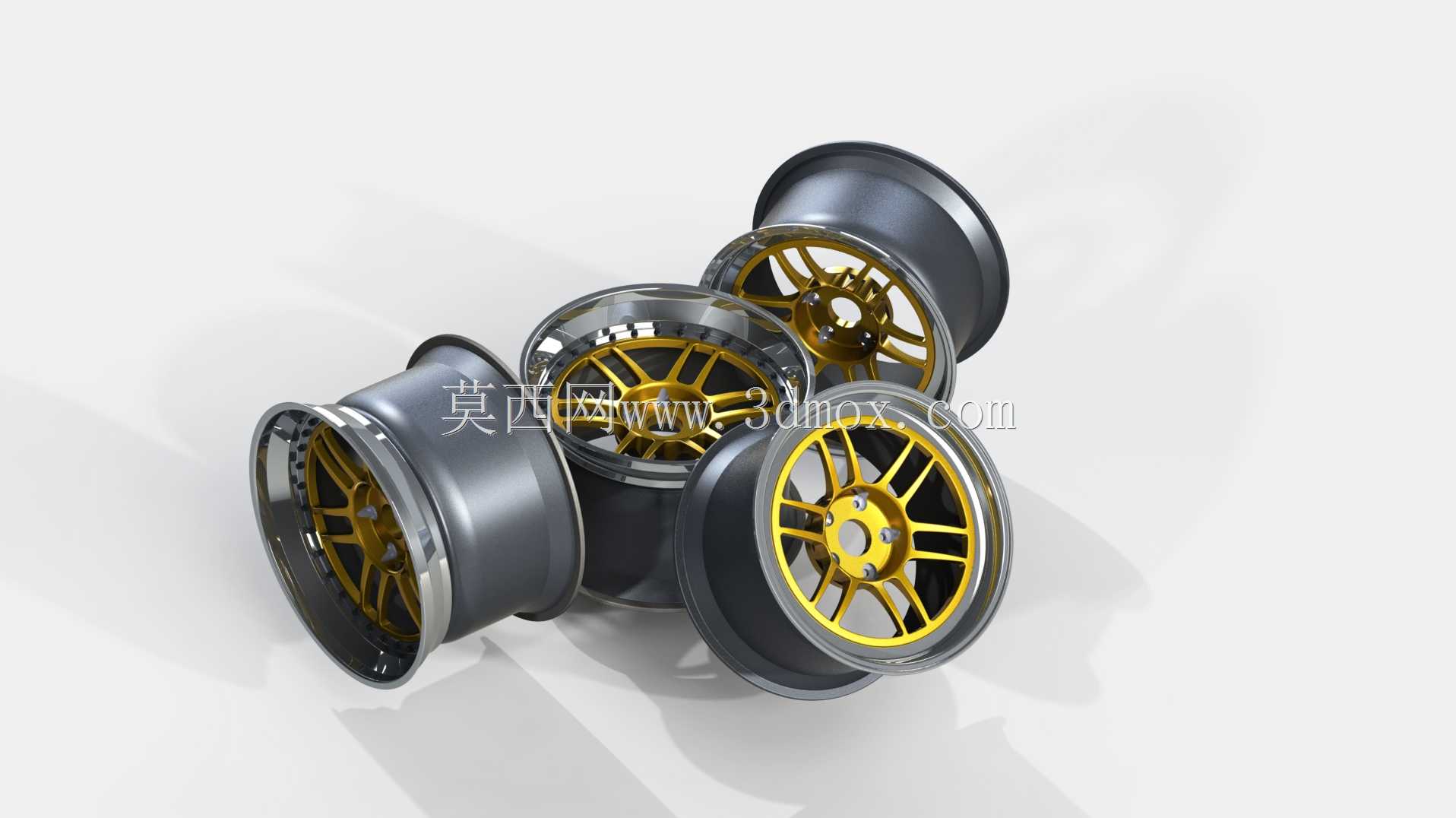

　　在民用车辆改装与售后配件替换领域，轮毂作为连接轮胎与车轴的核心承载部件，其结构合理性直接关系到行驶安全性、动态响应表现与整车视觉风格。这款适配5x114.3孔距的17寸合金轮圈，在设计阶段优先匹配18x12规格后轮的整车改装方案，通过逆向测绘结合实车安装边界校核完成结构定型，可覆盖多数日系前驱、后驱家用车型及入门性能车的改装换装需求，也可作为同规格轮组开发的结构参考样件使用。

　　从实际装车场景来看，该轮圈的ET值设定为18，这个偏距参数经过多轮轮拱间隙校核，在搭配常规宽度性能轮胎时，既不会因偏距过小导致轮缘突出翼子板引发刮蹭，也不会因偏距过大让轮组向内侵占避震器、刹车卡钳的安装空间，即便换装大四活塞改装卡钳，轮辐内侧预留的避让空间也能满足安装要求，无需额外加装法兰盘调整轮距，减少了整车改装时的附加部件数量，降低了轮组安装后的动平衡偏差风险。轮辋部分采用台阶式双层结构，外侧亮面轮边既做了视觉上的宽边效果延伸，也在结构上强化了轮辋边缘的抗冲击能力，在车辆经过减速带、路面坑洼时，轮辋边缘能更好地分散轮胎传递的冲击力，降低轮圈变形的概率。

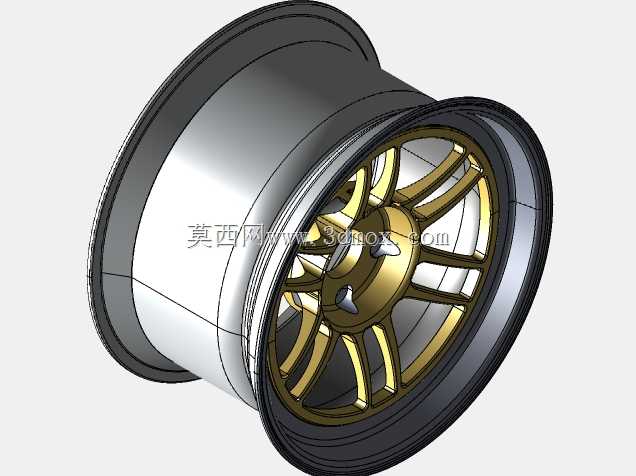

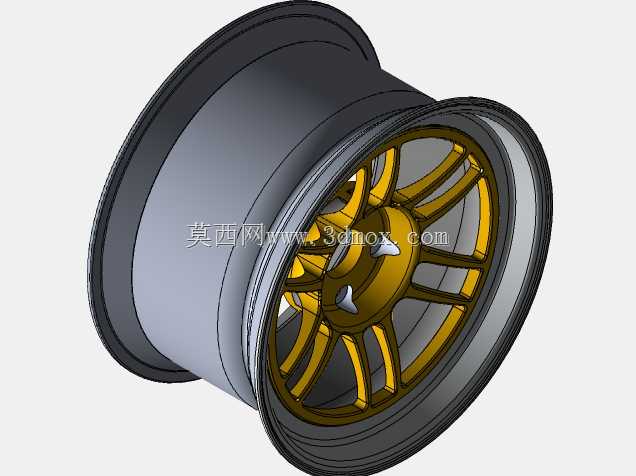

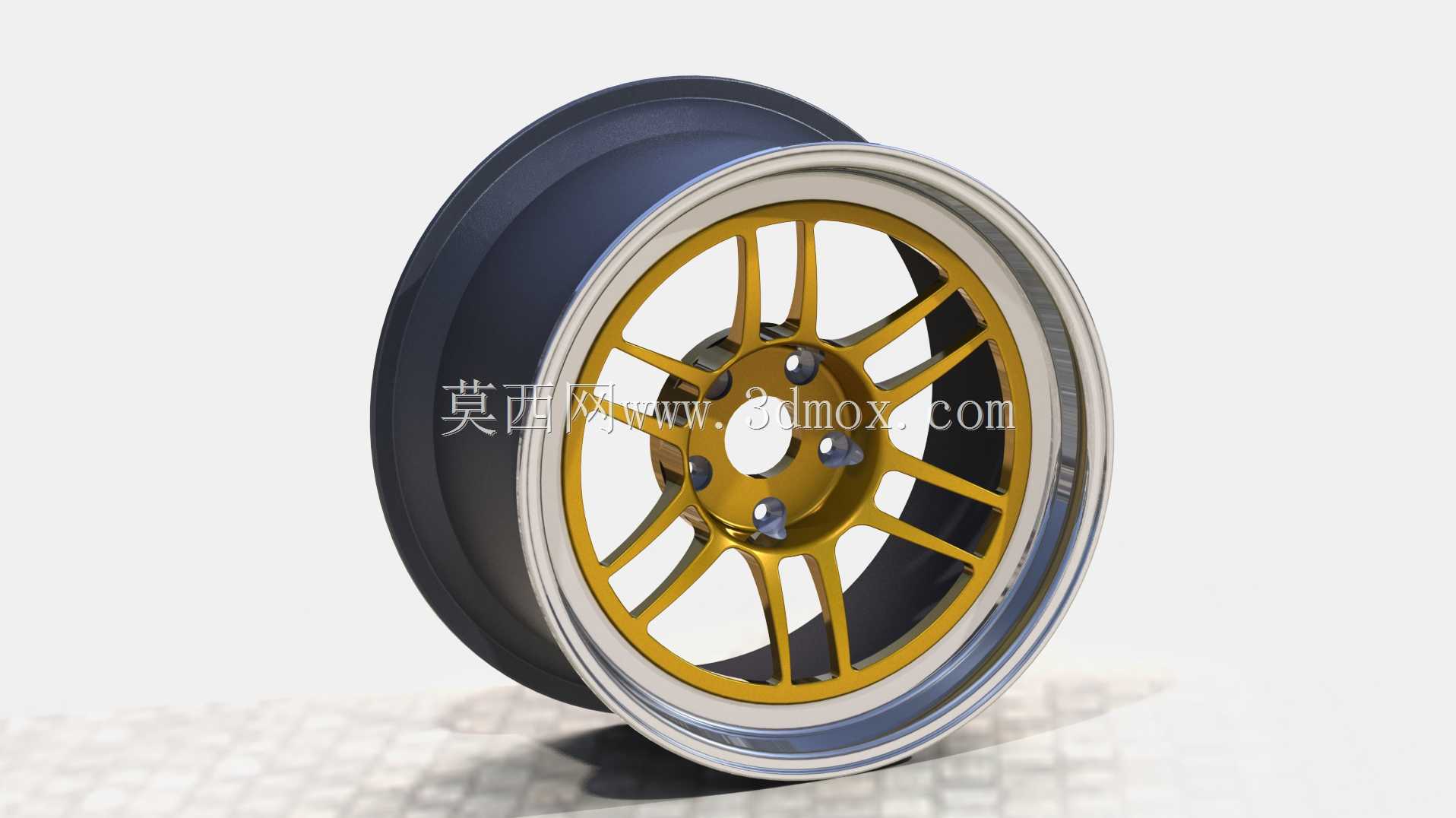

　　轮辐部分采用多辐条镂空式设计，十根主辐条沿轮心呈放射状均匀分布，每根辐条的截面做了变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐渐收窄，这种变截面设计在保证整体结构强度的前提下，尽可能削减了非必要的材料冗余，降低了轮圈自身的转动惯量，对于提升车辆起步、制动时的动态响应有实际帮助。辐条表面做了金色涂装处理，和外侧抛光亮边形成视觉层次，安装后能从轮辐间隙露出刹车卡钳结构，满足改装场景下的视觉展示需求。中心安装座的位置严格按照5x114.3孔距的标准尺寸设计，每个螺栓孔的位置度公差控制在0.1mm以内，中心孔的直径匹配对应车型的轴头尺寸，安装时能和轴头紧密贴合，避免高速行驶时出现轮组抖动的问题，螺栓孔周边做了沉台处理，能让轮毂螺栓的锥面完全贴合，保证夹紧力均匀分布，不会出现螺栓受力不均导致的断裂风险。

　　在结构设计的细节处理上，轮辋的胎圈座位置严格按照乘用车轮辋的标准轮廓加工，和轮胎胎圈的贴合面做了光滑处理，安装轮胎时能保证胎圈均匀卡入胎圈座，避免充气后出现轮胎动平衡超差、慢漏气的问题。轮辐和轮辋的连接位置做了圆弧过渡处理，消除了直角连接带来的应力集中问题，在轮圈承受侧向载荷、垂直冲击载荷时，应力能沿着圆弧过渡面均匀分散，不会在连接位置出现应力断裂的隐患。轮圈的气门嘴安装孔预留位置经过优化，设置在两根辐条之间的凹陷位置，既不会影响充气操作，也能避免气门嘴在车辆行驶中被飞石击打损坏。

　　从实际使用的适配性来看，这款轮圈除了满足常规道路行驶的强度要求，也能适配入门赛道日的使用场景，其结构强度经过载荷校核，能承受车辆急加速、重制动、高速过弯时的多向载荷，不会出现辐条变形、轮辋失圆的问题。在建模过程中，所有安装边界尺寸都严格遵循实车测量数据，没有随意调整孔距、偏距、中心孔尺寸的问题，结构设计完成后可直接用于铸造工艺的开模参考，也能作为整车改装方案中轮组部分的装配验证样件，在整车数字样机阶段完成轮拱间隙、刹车避让、转向干涉等多项装配校核工作，减少实车改装时的试错成本。
