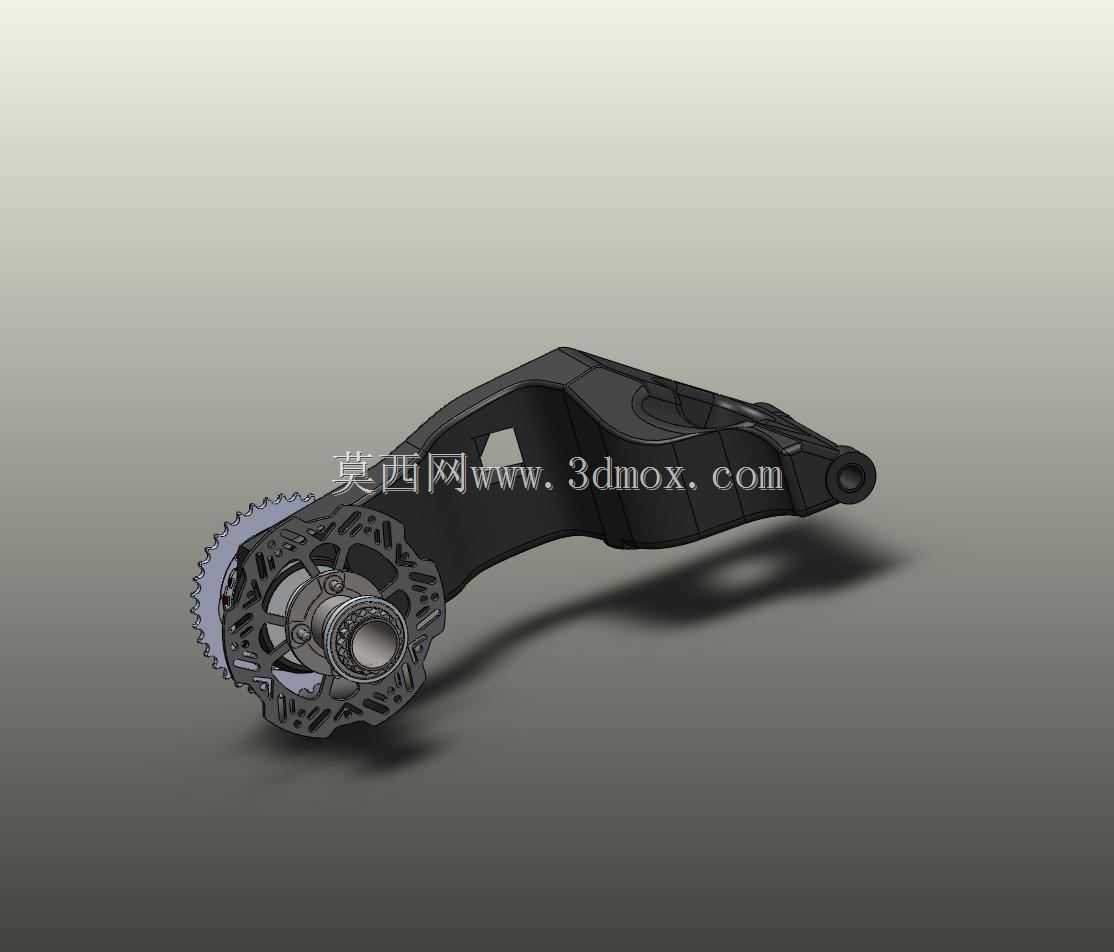

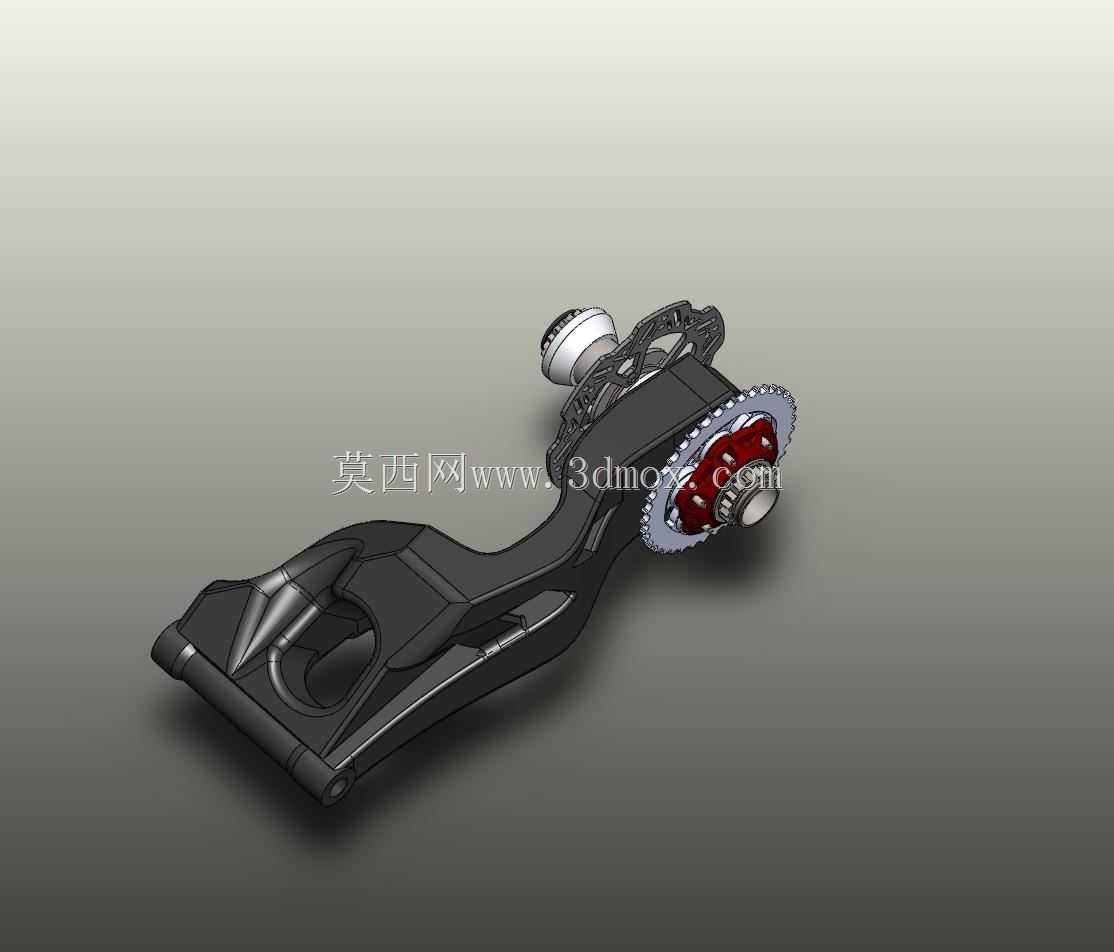

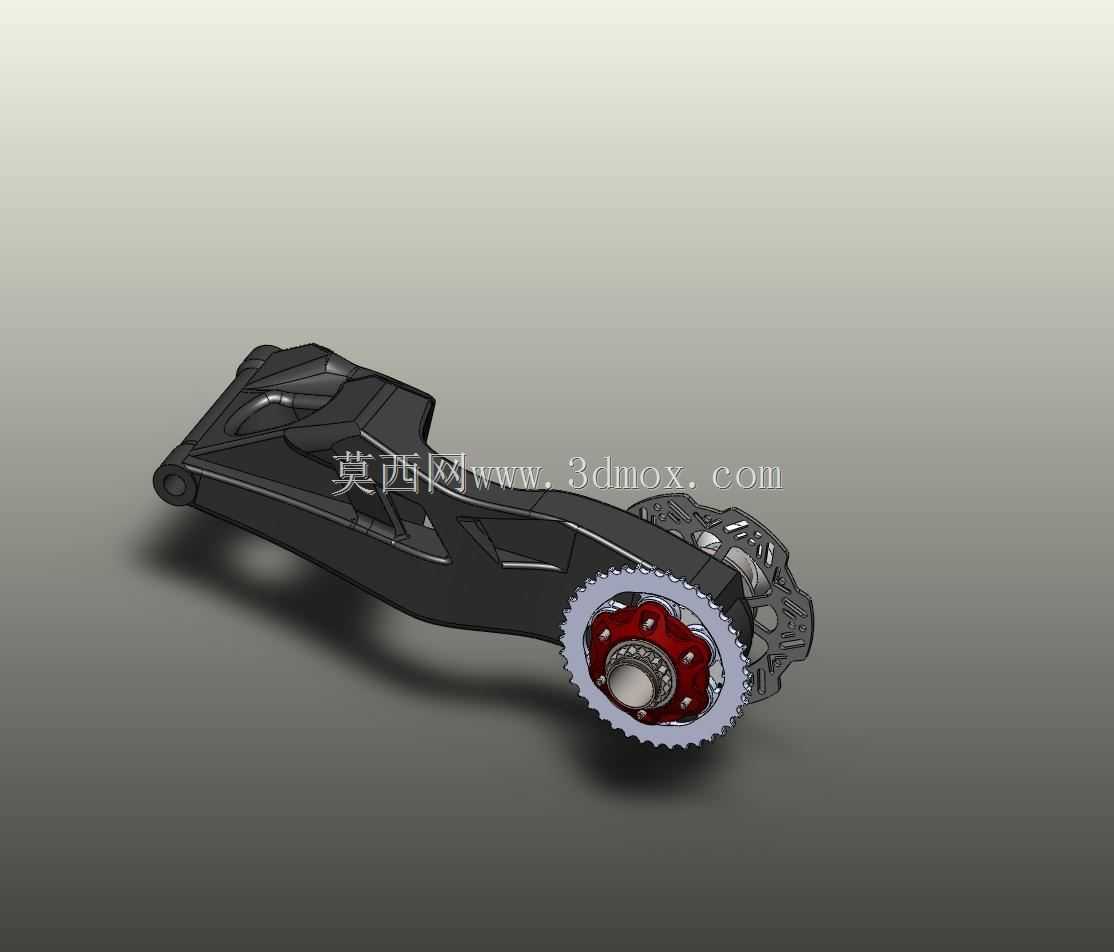

MV Agusta摩托车单摇臂后悬挂结构

　　在大排量运动摩托车的底盘结构设计中，单摇臂后悬挂结构一直是高端性能车型的标志性配置，这套适配MV Agusta车型的单面Swingarm结构，从设计之初就围绕赛道驾驶场景下的刚性需求、日常维护的便捷性以及传动系统的匹配精度展开。不同于传统双侧摇臂需要同时兼顾两侧安装支点的同轴度要求，单摇臂结构将所有承载支点集中在车身单侧，首先要解决的就是非对称承载下的抗扭刚性问题，设计过程中通过对摇臂主体的变截面腔体结构优化，在靠近车架铰接点的位置采用加厚的箱型截面，承受后轮传递的纵向冲击与侧向过弯时的扭转力矩，向轮轴安装端逐步过渡到流线型的窄截面，在保证结构强度的前提下尽可能降低非簧载质量，提升后轮在颠簸路面的贴地性能。

　　从实际应用场景来看，这类单摇臂结构除了满足赛道驾驶时的高强度载荷要求，还能大幅提升后轮拆卸维护的效率，传统双侧摇臂拆卸后轮需要抽出整根轮轴、调整两侧链条张紧度，而单摇臂结构仅需松开单侧的轮轴锁紧机构即可快速拆装后轮，在耐力赛事的进站换胎、日常使用中的轮胎更换与链条维护场景下，能减少近六成的操作步骤。这套结构在设计时同步整合了后链轮的安装基座与刹车卡钳的安装位，链轮安装座与摇臂主体之间通过滚针轴承实现相对转动，保证传动过程中链轮与后轮的同轴度，避免链条在运转过程中出现偏磨、跳齿的问题。

　　结构设计上，摇臂主体的外形采用了流体力学优化的曲面造型，并非单纯为了外观视觉效果，高速行驶时气流可以顺着摇臂的曲面导向后刹车卡钳位置，带走刹车过程中产生的热量，避免热衰减影响制动性能。安装边界方面，摇臂前端的铰接孔位与车架后悬挂支点的尺寸公差控制在0.02mm以内，保证摇臂摆动过程中无旷量，与后减震器的连接耳片位置经过多轮动力学仿真验证，匹配多连杆减震结构的运动行程，确保减震压缩与回弹过程中后轮的定位参数变化处于设计阈值内，避免过弯时后轮倾角出现异常偏移。轮轴安装端的花键结构与后轮轮毂的配合长度经过精确计算，既能传递大排量发动机输出的大扭矩，又不会因为配合长度过长增加拆装难度。

　　传动部分的集成设计是这套单摇臂结构的核心特点之一，后链轮的安装座与摇臂内部的传动腔做了密封设计，避免行驶过程中泥沙、污水进入轴承配合面，延长维护周期，链轮的固定螺栓采用径向均布的排布方式，保证高速旋转时的动平衡精度，减少后轮转动过程中的振动传递到车架。摇臂上预留的链条张紧调节结构采用偏心式设计，相比传统的螺纹调节结构，张紧度调节的精度更高，调节完成后的锁止结构能避免激烈驾驶时张紧度出现偏移。刹车卡钳的安装位采用径向安装结构，相比传统的轴向安装卡钳，制动时的卡钳形变更小，制动力传递更直接，安装位的加工精度保证刹车盘与卡钳的平行度误差不超过0.03mm，避免刹车过程中出现抖动、异响的问题。

　　从结构强度验证的角度，这套摇臂在设计阶段通过有限元分析模拟了多种极限工况，包括起步时的最大扭矩输出、重刹时的纵向冲击、高速过弯时的侧向载荷以及颠簸路面的冲击载荷，对应力集中的位置做了局部加厚与圆角过渡处理，避免长期交变载荷下出现疲劳开裂的问题。摇臂的材质选用高强度铝合金通过锻造工艺成型，相比铸造材质的内部组织更致密，相同强度下的重量能降低近三成，进一步优化非簧载质量占比，提升整车的操控响应速度。摇臂表面的硬质阳极氧化处理层，既能提升表面的耐磨性能，避免行驶中飞石击打造成的表面损伤，也能抵御日常使用中的腐蚀，延长部件的使用寿命。

　　在实际装车匹配时，这套摇臂的安装尺寸完全对应MV Agusta车型的后副车架安装点、后减震连接点以及后轮轮毂参数，不需要对原车结构做任何改装即可直接替换安装，轮轴的锁紧机构采用大直径的锁紧螺母配合防松垫片，保证大扭矩输出下的连接可靠性，同时在锁紧螺母上设计了快拆结构的配合位，不需要专用工具即可完成后轮的拆装操作。摇臂内部的走线槽设计，将后刹车油管、轮速传感器线束完全收纳在腔体内部，避免外露的线束在行驶过程中被泥沙磨损，也让整车的后部外观更简洁流畅，减少外露部件带来的空气阻力。
