MV奥古斯塔摩托车后轮轮毂结构设计

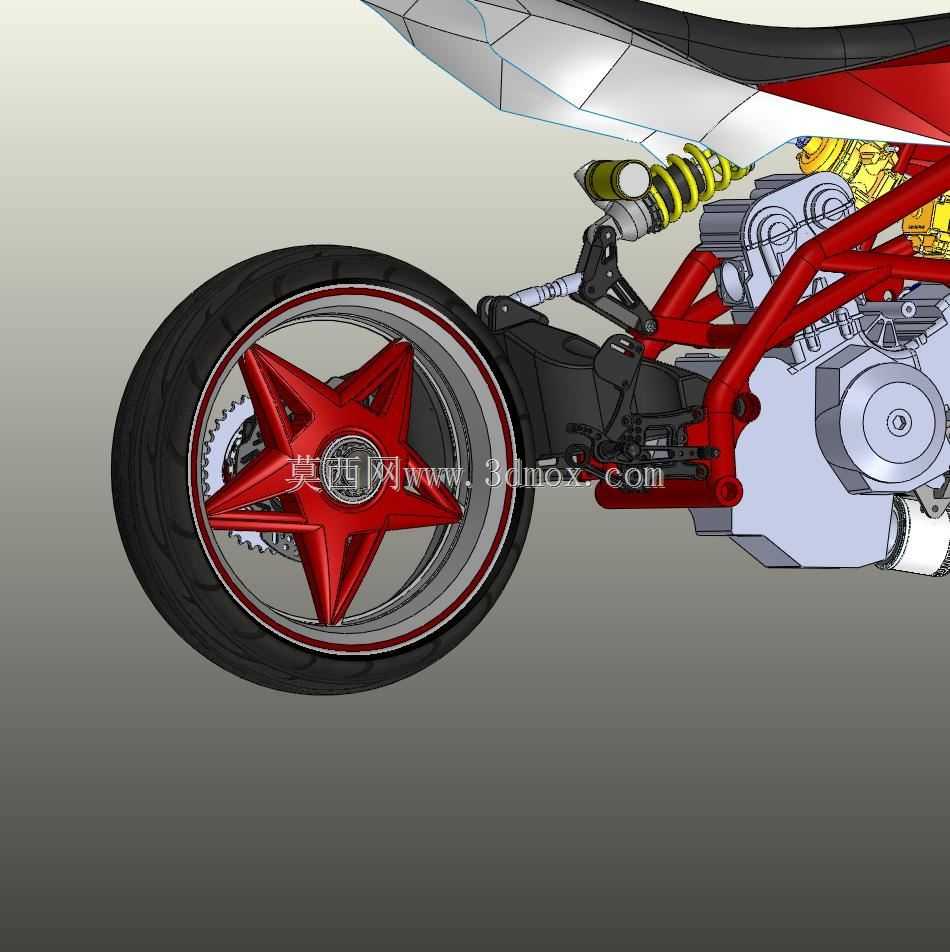

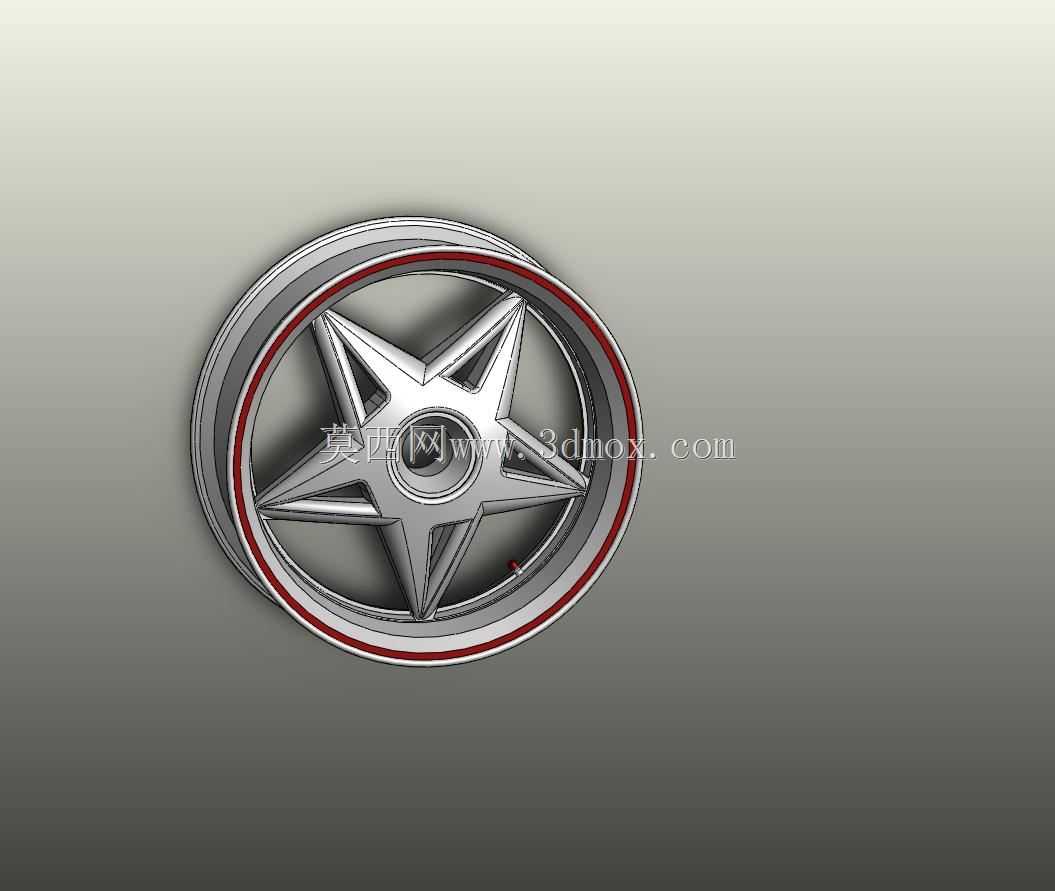

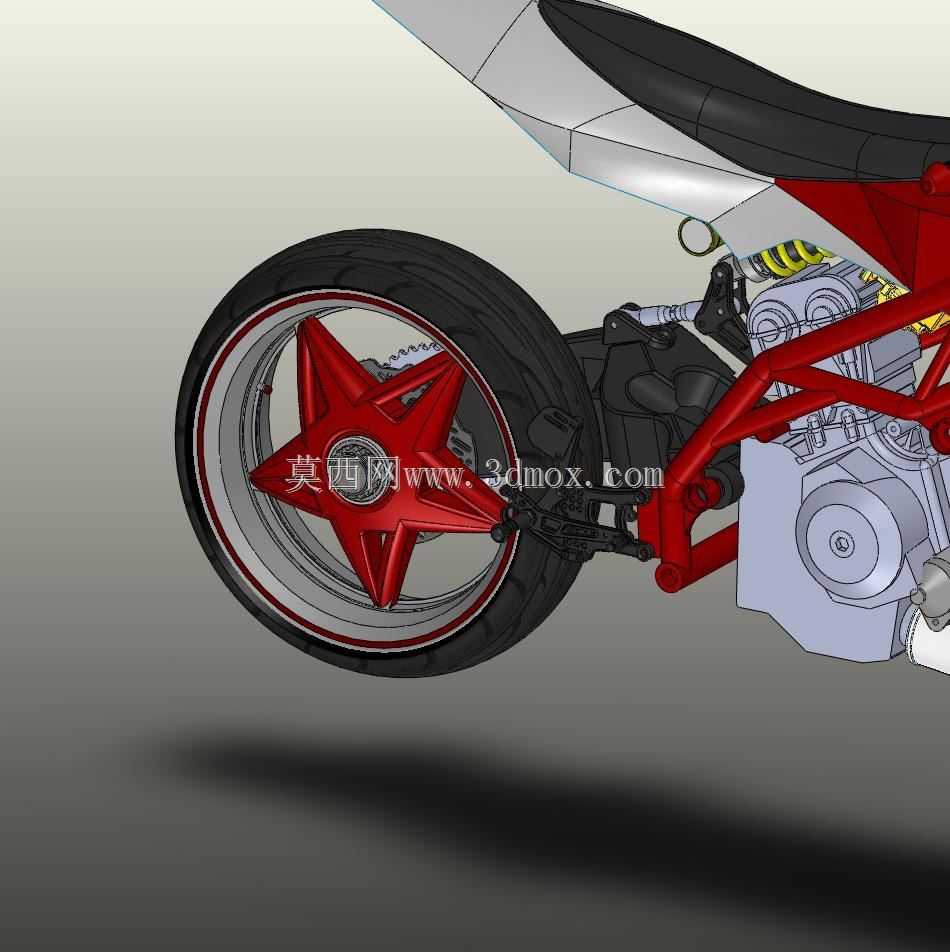

　　这款后轮轮毂是适配大排量运动型摩托车的行走承载部件，主要应用于高性能街跑、仿赛类机车的后轮行走系统，直接承担车辆整备质量、骑乘载荷以及加减速、过弯时的动态冲击力，是摩托车行走系统里连接后摇臂、传动组件与轮胎的核心结构件。从实际装车场景来看，该轮毂需要匹配对应尺寸的真空运动轮胎，内侧预留了刹车盘、后链轮座的安装定位止口，轴承安装位的同轴度公差需要控制在0.02mm以内，才能保证高速行驶时车轮不出现径向跳动、轴向摆差超标的问题，避免高速骑行时产生车身抖动、刹车跑偏的安全隐患。设计过程中首先围绕轻量化与结构强度的平衡展开，五辐星形的辐条布局并非单纯的造型设计，每根辐条的截面都采用了变厚度的力学优化结构，

　　靠近轮毂中心安装座的位置截面厚度更大，用来传递轮轴处的驱动力与制动力，向轮辋延伸的过程中逐步收窄厚度，在保证辐条抗扭、抗弯强度满足大扭矩输出需求的前提下，尽可能削减非受力区域的材料余量，降低轮毂的旋转惯量，提升车辆加减速的响应速度与过弯时的操控灵活性。轮辋边缘的红色装饰嵌槽是兼顾造型与实用的结构，嵌槽深度控制在1.2mm，既可以嵌入装饰条提升外观辨识度，又不会破坏轮辋的整体结构强度，轮辋的胎圈座位置严格匹配摩托车真空胎的安装标准，台阶角度、密封面的表面粗糙度都控制在合理区间，保证轮胎充气后能够紧密贴合，不会出现慢漏气的问题。安装边界方面，轮毂中心的轴承孔需要匹配对应规格的深沟球轴承，中心孔的同轴度、

　　端面跳动公差都按照摩托车行走部件的行业标准设定，两侧的刹车盘安装孔位采用等分圆周布局，孔位位置度公差不超过0.05mm，保证刹车盘安装后与制动卡钳的配合间隙均匀，制动时不会出现偏磨、异响的问题。链轮座的安装位设计了对应的定位台阶，能够保证传动链轮与后输出链轮处于同一平面，避免传动链条出现偏磨，延长链条与链轮的使用寿命。从实际使用的工况出发，这款轮毂需要承受起步、急加速时的大扭矩冲击，过弯时的侧向载荷，以及经过颠簸路面时的垂直冲击力，因此在结构设计时对辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的轮毂断裂风险，所有的转角位置都预留了足够的圆角半径，消除加工和使用过程中的应力集中点。轮辋的宽度参数匹配对应扁平比的运动轮胎，

　　能够给轮胎提供足够的支撑，保证大倾角过弯时轮胎的接地面积稳定，不会因为轮辋支撑不足导致轮胎形变过大影响抓地力。轮毂的整体动平衡精度要求较高，设计时就对各个辐条的质量差做了控制，减少后期装车时动平衡配重块的添加量，提升高速行驶的稳定性。在细节设计上，轮毂的气门嘴安装位预留了标准的安装孔，位置避开辐条与刹车盘的干涉区域，方便充气操作与后期胎压检测模块的加装，轮辋内侧的空间预留了足够的刹车盘、卡钳间隙，不会在车轮跳动、转向时出现运动干涉。这款轮毂的结构设计既满足了高性能摩托车的性能需求，也通过独特的星形辐条造型提升了车辆的外观辨识度，在结构强度、轻量化、造型设计三者之间找到了合理的平衡点，适配追求操控性能与外观个性化的机车改装与原厂配套场景。
