摩托车五星辐条轮毂结构设计

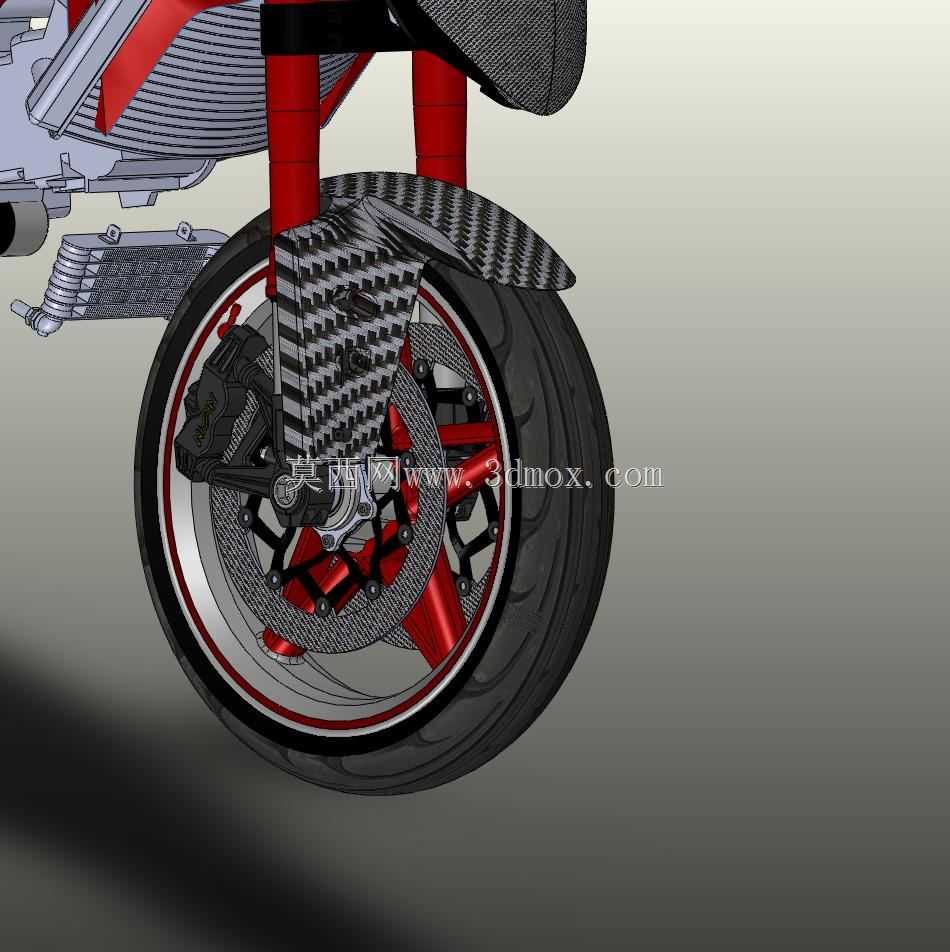

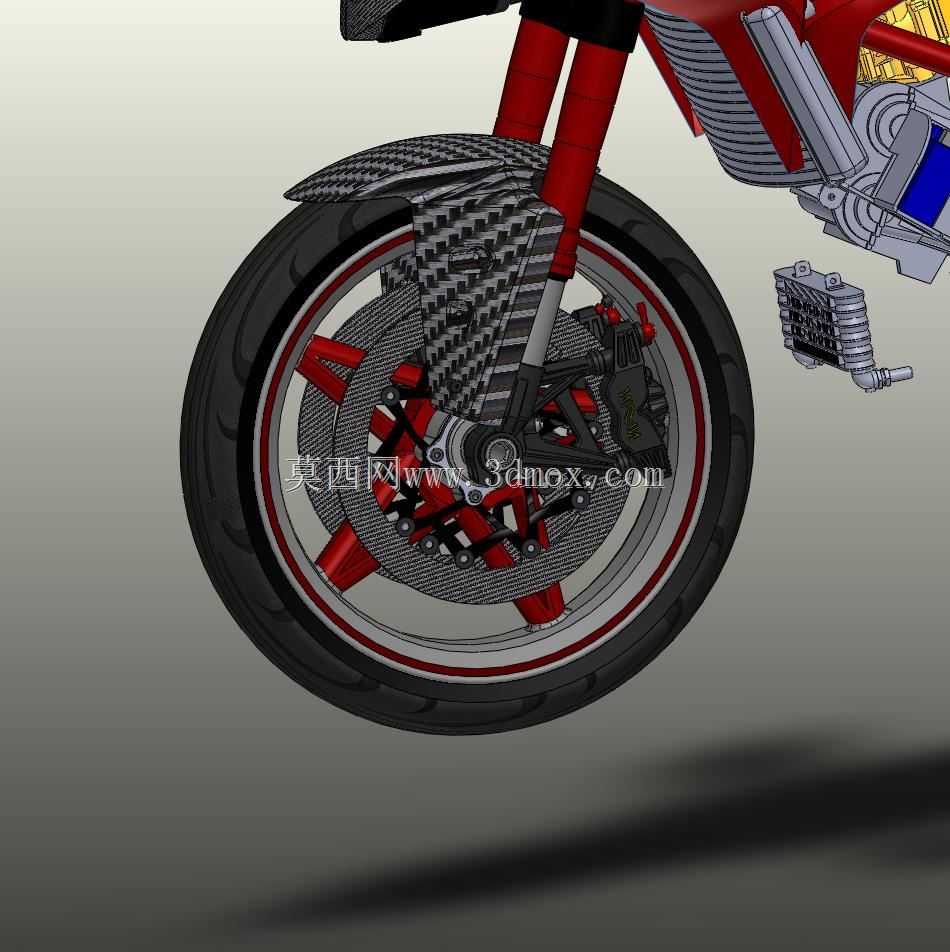

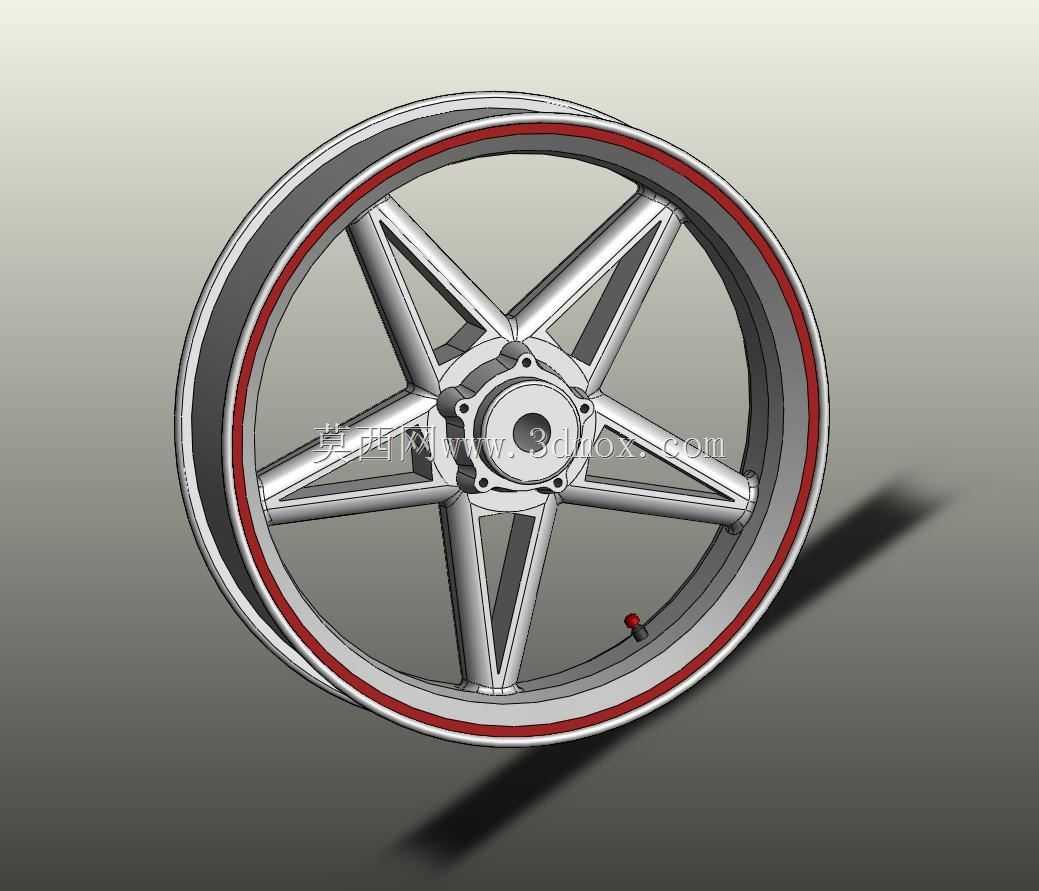

　　这款轮毂主要适配大排量运动型摩托车的前轮安装场景，属于摩托车行走系统的核心承载部件，日常使用中需要同时传递整车驱动力、制动力矩，还要承受路面颠簸带来的多向冲击载荷，设计过程中需要兼顾结构强度、轻量化水平与动平衡表现。从结构布局来看，这款轮毂采用五组对称式三角辐条设计，每根主辐条两侧做了镂空减重处理，辐条与中心轮毂安装座、外侧轮辋的衔接位置都做了大圆角过渡，避免应力集中导致的疲劳断裂问题，中心安装座预留了轴承安装位、刹车盘固定螺孔以及轮轴穿过的中心通孔，安装边界尺寸完全匹配对应车型的前叉开档、刹车盘安装孔位参数，不需要额外做改装调整就能直接适配。轮辋部分采用深槽式结构设计，边缘预留了轮胎胎圈的卡装台阶，

　　轮辋内侧靠近气嘴安装位的位置做了局部加厚处理，避免安装充气嘴时出现密封不严的问题，轮辋外侧的红色装饰条属于外观标识层，不影响结构强度，实际生产中可以根据车型配色需求做不同的表面处理。设计过程中首先需要确定轮毂的额定承载载荷，结合摩托车整备质量、满载前轴载荷分配系数，计算出不同工况下的受力边界，包括过坑冲击时的垂直载荷、紧急制动时的纵向力矩、过弯时的侧向载荷，再通过有限元分析对辐条的厚度、镂空区域的尺寸做迭代优化，在保证辐条最大应力低于材料屈服强度的前提下，尽可能去除非承载区域的材料，降低轮毂的转动惯量，提升车辆的加速响应与操控灵活性。安装匹配层面，中心轴承位的同轴度公差需要控制在0.02mm以内，否则会出现车轮转动偏摆、

　　行驶抖动的问题，刹车盘安装面的平面度公差不超过0.03mm，避免刹车时出现制动抖动、刹车片偏磨的问题，轮辋的径向圆跳动、端面圆跳动公差都需要符合摩托车轮毂的行业检验标准，保证高速行驶时的稳定性。实际使用场景中，这类五星辐条轮毂相比传统的多辐条铸铝轮毂，风阻表现更优，清洗维护也更方便，辐条之间的大间隙可以给刹车系统提供更好的通风散热条件，连续制动时不容易出现刹车热衰减的问题，同时对称式的结构设计在做动平衡校正时，需要添加的平衡块重量更小，高速转动时的稳定性更好。设计时还需要考虑轮胎拆装的便利性，轮辋边缘的胎圈座角度做了优化，使用普通扒胎机就可以完成轮胎拆装，不会刮伤轮辋表面，气嘴安装孔的位置避开了辐条的遮挡位置，

　　充气时不需要调整车轮角度就能直接操作。从材料选型角度，这类轮毂一般采用A356铝合金铸造后做T6热处理，或者采用锻造铝合金工艺进一步提升强度降低重量，表面做喷粉或者烤漆处理，提升耐腐蚀性，应对日常行驶中的泥水、砂石冲击。结构上每根辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，承受的弯矩更高，靠近轮辋的位置厚度逐渐减小，符合载荷传递的分布规律，避免材料浪费的同时也让应力分布更均匀，不会出现局部应力过高的问题。
