摩托车ZX6-R倒置前叉总成结构设计

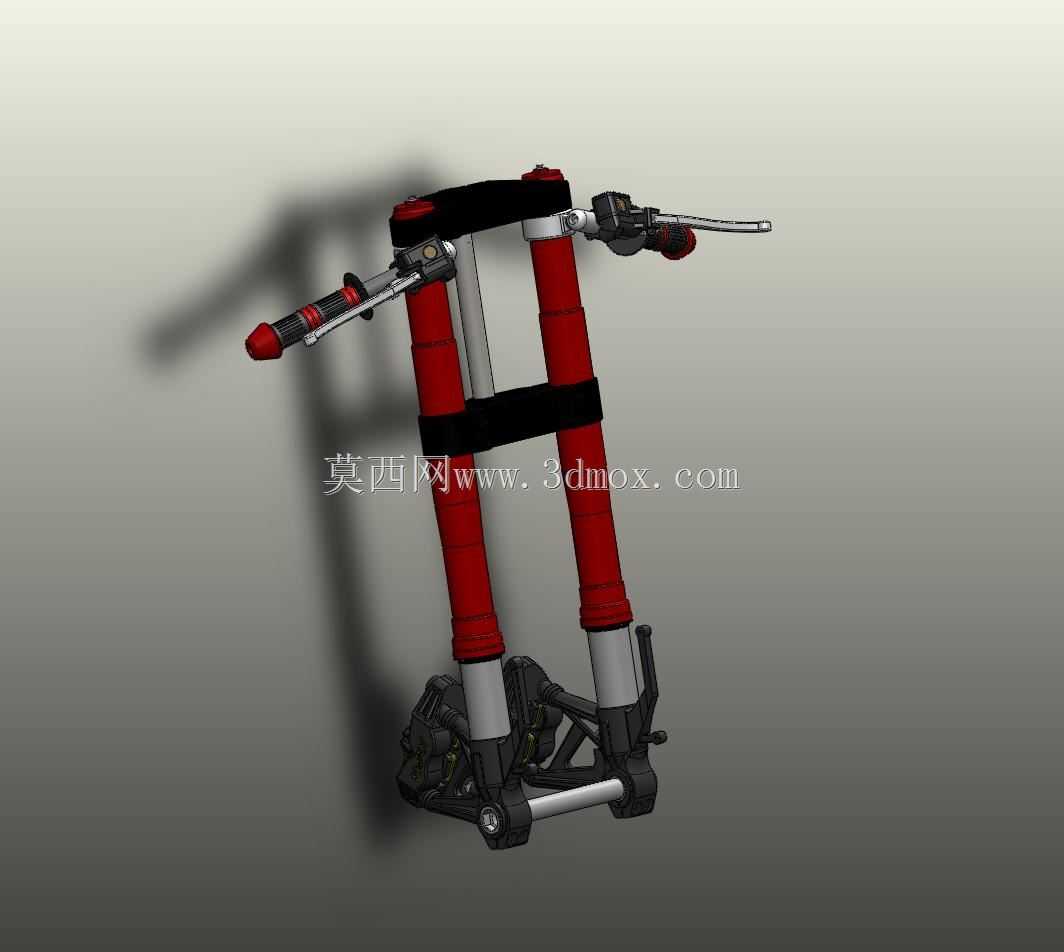

　　这套倒置前叉结构主要适配大排量运动型摩托车的前部承载与转向系统，日常赛道驾驶、山路压弯以及日常通勤场景下，都承担着前轮导向、路面冲击缓冲、制动力传递的核心作用，是摩托车行驶系统里直接关联操控安全与骑行质感的核心部件。不同于正置前叉的结构布局，这套倒置结构将大直径的减震外筒设置在上端与方向把转向柱连接，更小直径的减震杆体朝下与前轮摇臂支架连接，这种布局能大幅降低前悬的非簧载质量，在高速经过颠簸路面时，减震杆体的往复动作响应速度更快，能让轮胎更长时间贴合路面，减少弹跳带来的抓地力损失。从结构设计逻辑来看，两根平行布置的减震筒体通过上下两组铝合金联板实现刚性连接，上联板直接固定方向把安装座，把骑手的转向输入直接传递到整个前叉总成，

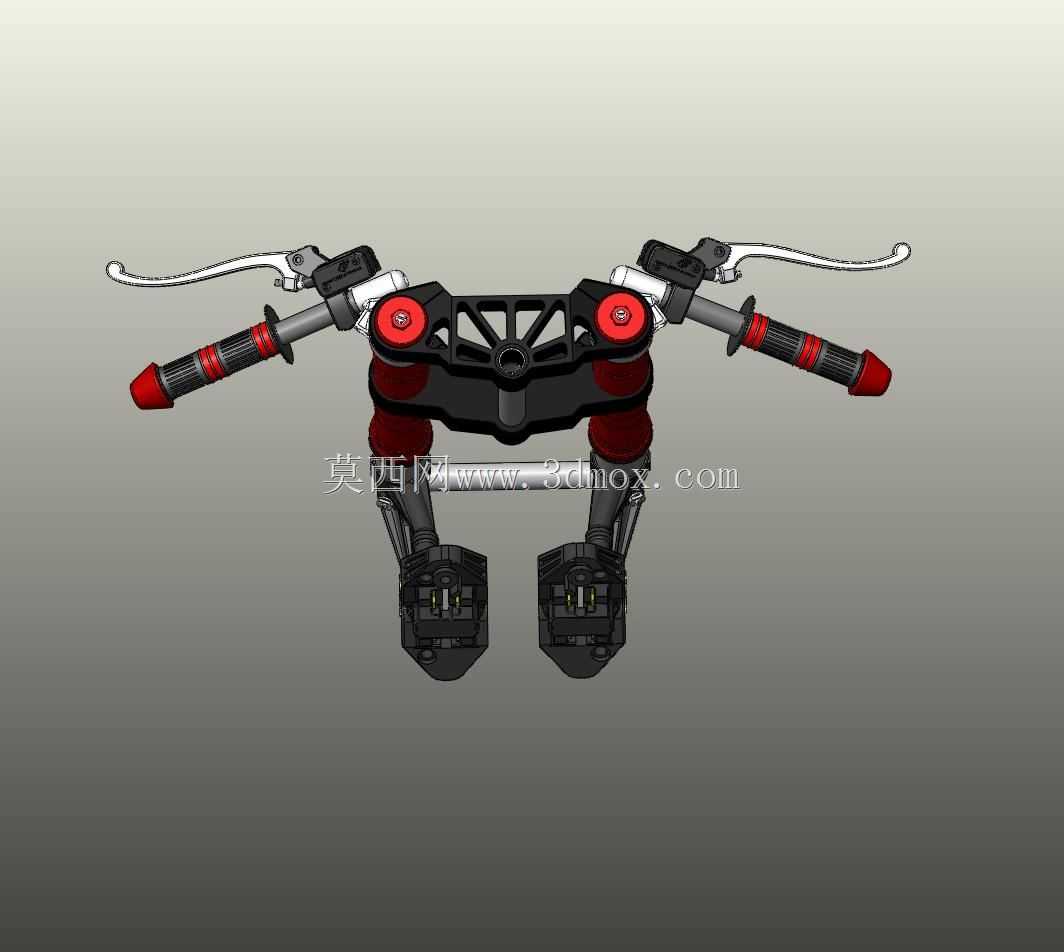

　　下联板位置集成了前挡泥板安装位、刹车卡钳支架定位座，同时预留了前轮轴的贯穿安装孔，安装边界上，两根减震筒体的中心距严格匹配ZX6-R车型的转向头管宽度，上联板的转向柱直径与原车方向轴承的内径完全适配，不需要额外改装衬套就能完成装配，减震筒体的总行程设定符合运动型机车的定位，既保证过弯时足够的支撑性，不会出现重刹时头段过度下沉的问题，也能过滤掉路面细碎颠簸带来的震感。方向把部分采用了分体式低趴设计，握把位置带有防滑橡胶套，离合与刹车手柄的安装座直接固定在把管两端，预留了刹车油管、离合拉线的走位空间，握把的转动角度范围做了机械限位，避免打满方向时拉线与周边覆盖件产生干涉。减震筒体的上部设计了多级预载、压缩回弹阻尼的调节结构，

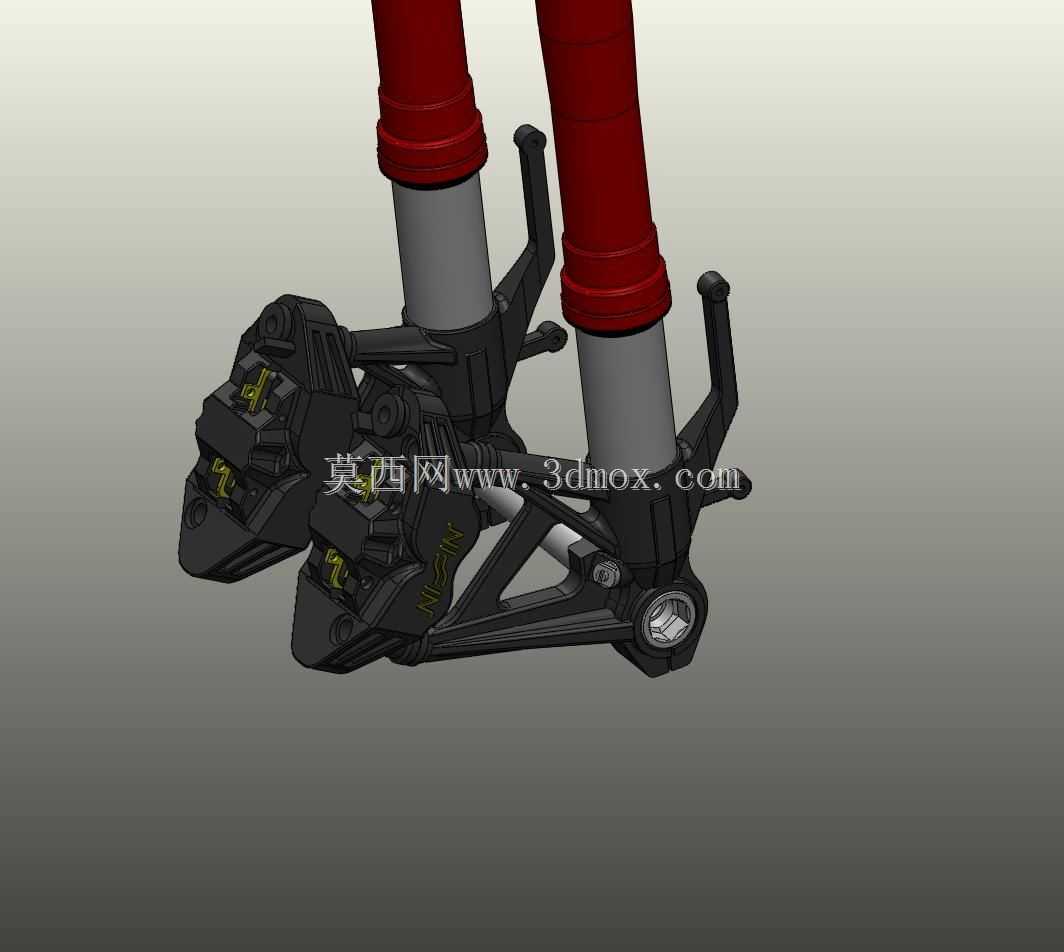

　　外部的红色防护套既可以阻挡行驶中卷起的泥沙、雨水进入减震油封位置，延长密封件的使用寿命，也能在视觉上强化运动属性。下端的轮架部分采用了锻造铝合金的分体拼接结构，左右两个轮架通过横向的连接轴实现刚性固定，刹车卡钳的安装孔位采用了径向定位设计，匹配大尺寸浮动刹车盘的安装位置，重刹时卡钳的制动力可以直接传递到轮架结构上，不会出现支架形变导致的刹车手感绵软问题。在实际装配过程中，需要注意减震筒体在上联板、下联板的夹持高度，这个高度直接决定了车辆的前部拖曳距，会直接影响高速行驶的直线稳定性与过弯时的转向灵活度，夹持位置过高会让转向过于灵活高速发飘，位置过低则会让转向沉重压弯时操控费力。整个前叉总成的受力路径设计非常清晰，

　　骑手施加在方向把上的转向力通过上联板传递到两根减震筒体，再通过下端轮架传递到前轮轴实现转向动作；路面传递上来的垂直冲击通过轮架传递到减震杆体，压缩内部的阻尼油与弹簧实现冲击缓冲，刹车时产生的纵向制动力则通过卡钳支架、轮架、减震筒体、联板最终传递到车架主体，整个力流路径没有多余的结构转折，每个连接位置的刚性都经过匹配，不会出现应力集中导致的部件断裂问题。另外在细节设计上，两根减震筒体之间的横向连接支架除了强化整体刚性之外，还预留了车速传感器、ABS轮速传感器的走线卡槽，避免线束在减震往复动作时被拉扯磨损，方向把两端的平衡块安装位也做了内螺纹设计，可以加装防摔护杠，在车辆倾倒时直接接触地面，保护减震筒体、离合刹车手柄不会被直接撞击损坏。
