摩托车传动用轻量化镂空链轮结构设计

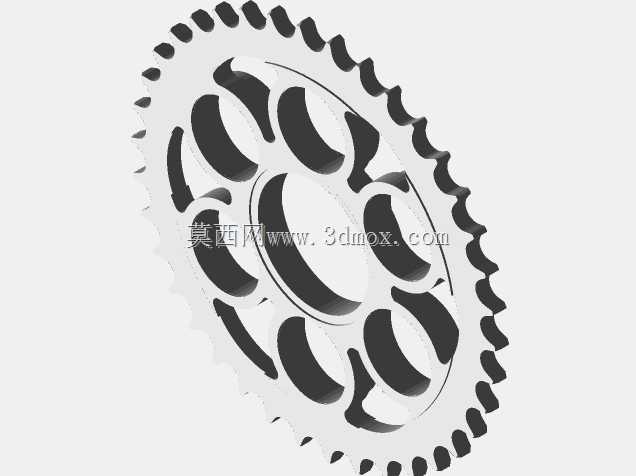

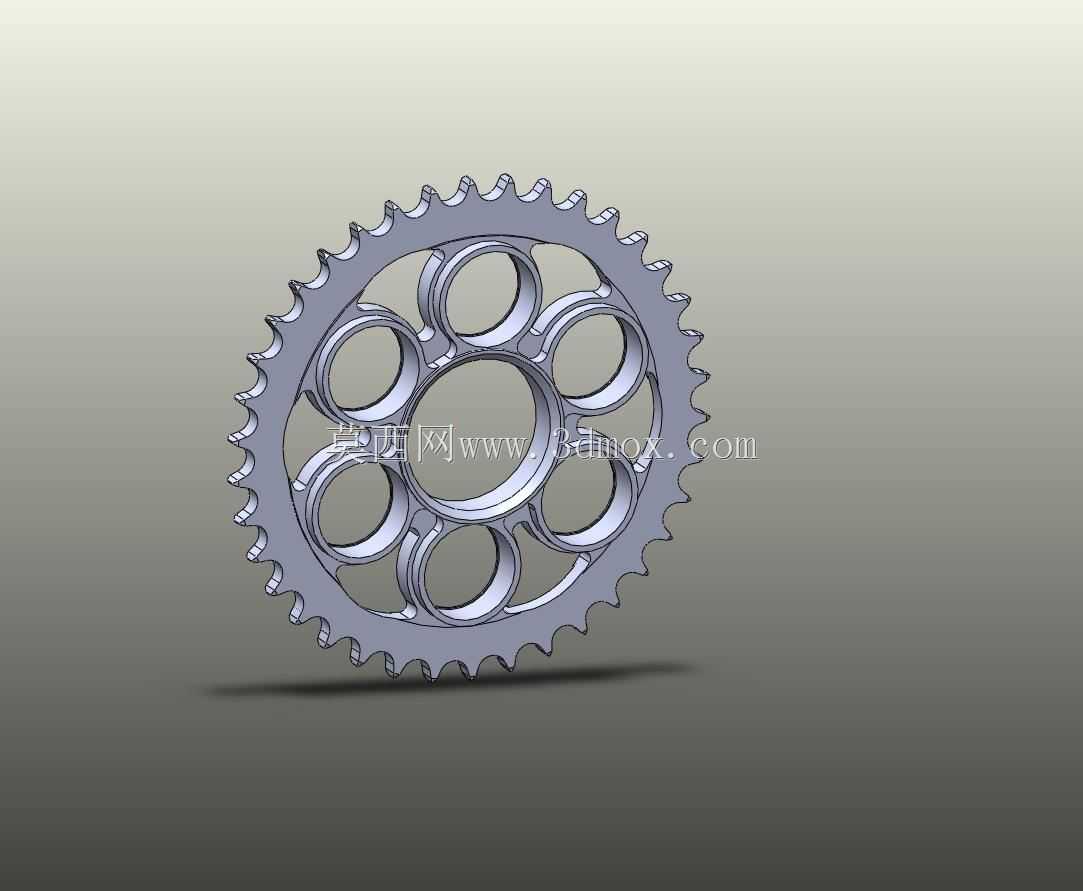

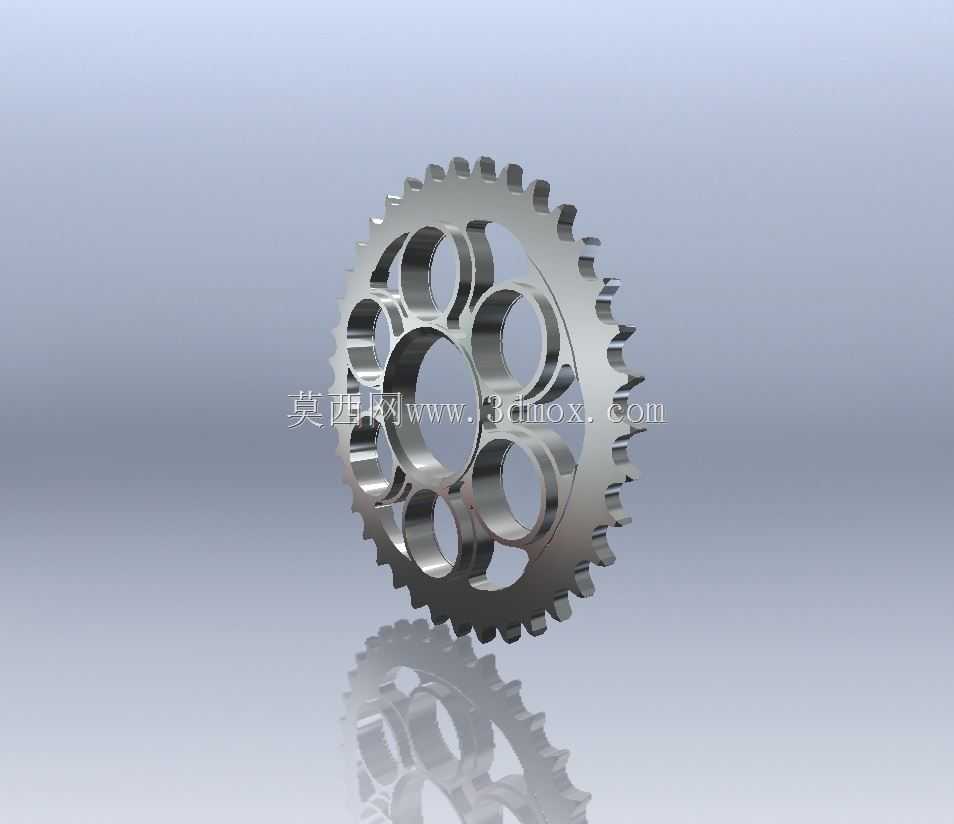

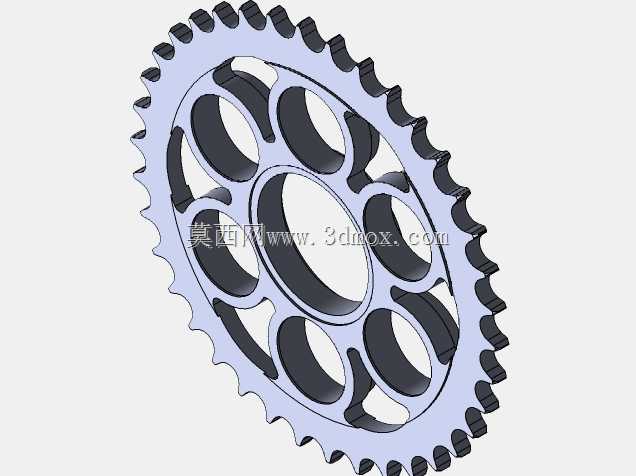

　　这款链轮主要适配大排量运动型摩托车的后传动系统，作为链传动副的核心从动部件，承担着将发动机输出扭矩经链条传递至后轮的关键作用，日常使用场景覆盖公路竞速、赛道驾驶以及常规通勤骑行，需要在高频交变载荷、户外泥水侵蚀、高速转动带来的离心力作用下长期保持结构稳定性与尺寸精度。从结构设计逻辑来看，这款链轮采用了外圈轮齿、内圈镂空辐条的整体式结构，轮齿部分严格匹配对应规格传动链条的节距与滚子直径，齿形轮廓经过修形处理，能在链条啮合过程中减少冲击载荷，降低啮合噪音，同时减少齿面的异常磨损，延长整套传动系统的维护周期。内圈的镂空设计并非单纯追求外观效果，每一处镂空孔的位置、轮廓弧度都经过受力校核，在保证辐条截面抗弯、

　　抗扭强度满足峰值扭矩传递要求的前提下，尽可能去除非受力区域的材料，有效降低了链轮自身的转动惯量，能减少后轮的非簧载质量，提升摩托车悬挂系统的响应速度，对车辆的操控灵活性提升有实际帮助。链轮中心的安装孔位按照对应车型的后轮轮毂安装基准设计，孔位的位置度公差控制在合理范围内，能保证安装后链轮与前牙盘的共面度，避免链条出现偏磨、掉链的故障；中心定位止口的尺寸与轮毂定位台紧密配合，能分散链轮受到的冲击载荷，避免固定螺栓承受额外的剪切力。轮齿的齿顶部分做了微小的倒角处理，既可以在链条啮合时起到导向作用，也能去除加工过程中产生的锐边毛刺，避免安装维护过程中划伤操作人员，同时减少应力集中导致的齿根断裂风险。链轮整体采用等强度设计思路，

　　从齿根到辐条再到安装法兰的厚度过渡平缓，没有剧烈的截面变化，能在承受大扭矩冲击时让应力均匀分布，避免局部应力过大导致的部件失效。在实际装配场景中，这款链轮可以直接替换同规格的原厂后链轮，不需要对后轮轮毂、链条张紧机构做额外改装，安装边界完全匹配原厂设计的空间尺寸，不会与后平叉、刹车卡钳、轮毂防尘盖等周边部件发生运动干涉。针对户外使用的复杂工况，链轮的结构设计也考虑了排水排泥的需求，镂空的辐条间隙可以在转动过程中借助离心力将附着在链轮表面的泥水、沙尘甩出，减少杂物卡在链齿与链条之间造成的磨损，也能降低日常维护的清洁难度。从传动特性来看，这种整体式镂空链轮相比多片拼接式链轮，没有连接结构带来的装配间隙，高速转动时的动平衡表现更好，

　　能减少后轮转动时的异常振动，提升高速骑行的稳定性。设计过程中对链轮的受力路径做了完整梳理，链条拉力作用在轮齿上之后，力会沿着齿根传递到外圈轮缘，再通过均匀分布的辐条传递到中心安装法兰，最终传递到后轮轮毂，每一段受力路径的截面尺寸都经过载荷计算，既不会因为材料冗余增加不必要的重量，也不会因为材料不足导致强度储备不够。轮齿的硬度分布也做了针对性设计，齿面硬度满足耐磨要求，齿芯保持足够的韧性，能承受起步、急加速时的瞬间冲击载荷，避免出现崩齿、断齿的故障。
