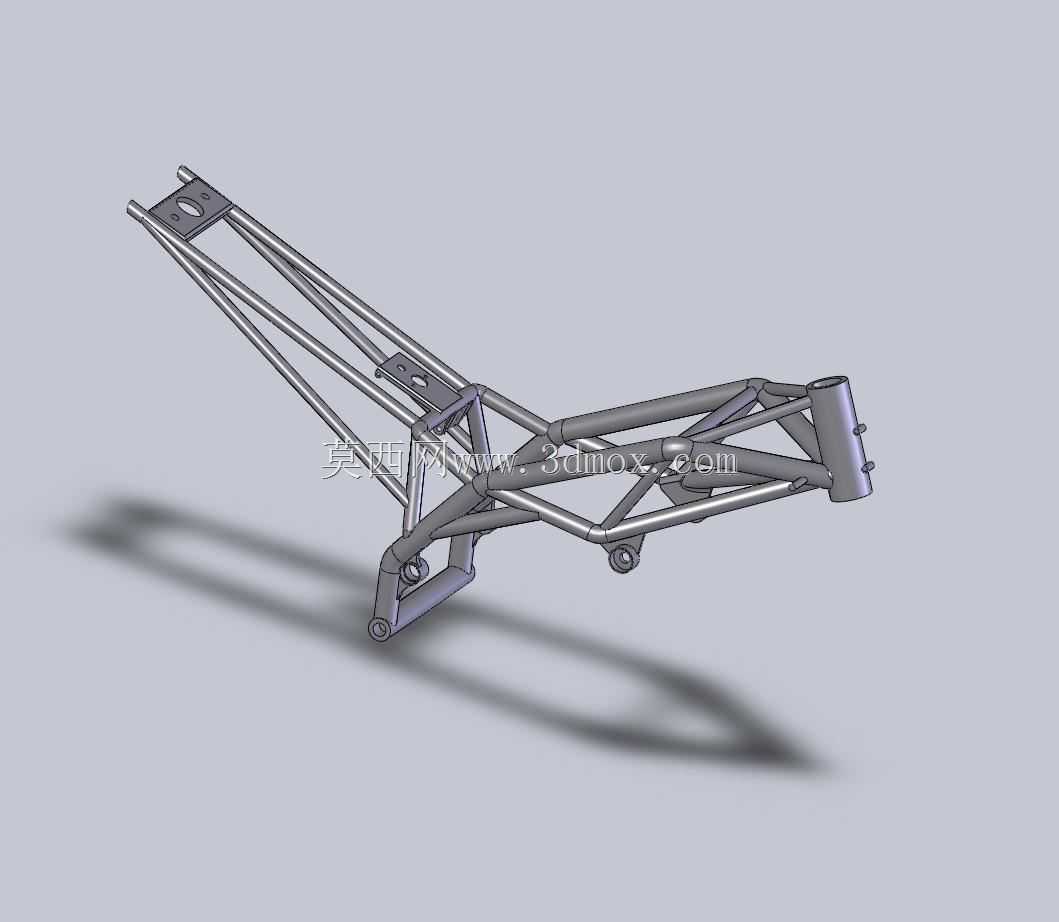

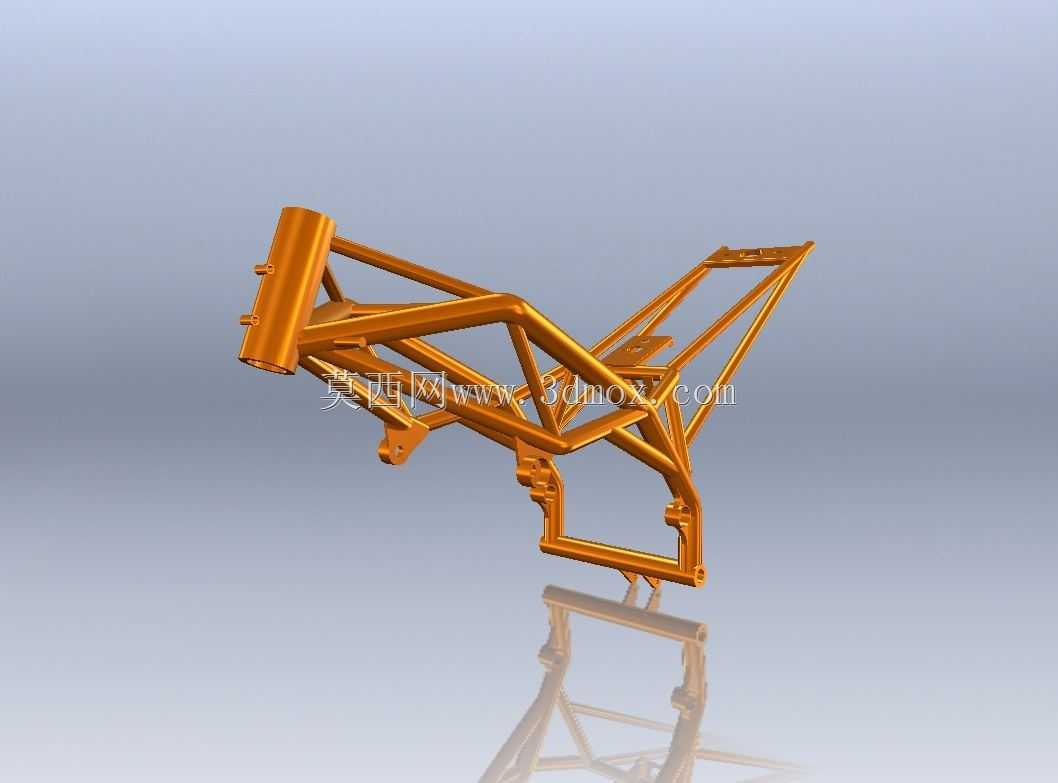

卡吉瓦猛禽摩托车管式车架结构设计

　　这款管式桁架结构车架，是适配大排量运动型摩托车的核心承载总成，日常应用场景覆盖公路运动骑行、非铺装路面穿越等多种摩托使用工况，作为整车的安装基体，需要承接动力单元、悬挂系统、转向机构、燃油供给系统、座椅覆盖件以及骑乘人员的全部载荷，同时要在复杂路况的交变冲击下保持结构刚度与疲劳寿命的平衡。从实际使用需求出发，该结构采用空间管阵布局，主承载段使用变径合金钢管拼接焊接，前段收窄的管梁用于适配转向立管的安装角度，预留的转向限位凸台可以精准控制车把左右转动的最大行程，避免转向过程中拉线、线束与周边结构发生干涉。中段的桁架结构做了分层设计，上层管梁用于承接燃油箱与座椅的安装支点，

　　预留的安装孔位可以直接适配原厂油箱固定卡扣与座椅锁止机构的装配公差，下层的横向加强管用于挂载发动机总成，不同位置的管接头做了相贯线切割处理，保证焊接时管材贴合紧密，焊缝受力均匀，避免应力集中导致的长期使用开裂问题。后段的延伸管梁用于固定后摇臂枢轴与后减震器上安装点，枢轴安装座采用机加工钢件与管材焊接融合的结构，保证枢轴孔的同轴度公差控制在合理范围，避免后摇臂转动时出现卡滞或偏磨问题。设计过程中优先考虑了载荷传递路径的合理性，骑乘人员的体重与路面传递的冲击载荷，会通过后摇臂、前减震分别传递到车架前后段的主承载梁上，再通过桁架结构的斜向管梁分散到整个车架结构，避免局部管材承受过大的单点载荷。安装边界方面，

　　转向立管的倾角按照运动摩托的操控特性做了匹配设定，保证转向时的拖曳距符合骑行操控需求，前段预留的安装位可以适配不同规格的前大灯、仪表支架的加装，中段发动机安装位的孔距经过反复校核，能够兼容同系列动力单元的装配尺寸，不需要额外做转接支架即可完成动力总成的挂载。后段的尾部管梁预留了后挡泥板、尾灯、后扶手的安装螺纹孔，所有外露的安装支点都做了焊接后的平面铣削处理，保证附件安装时的贴合度，避免长期振动导致固定螺栓松动。管材的选型上，不同受力位置的管壁厚度做了差异化设计，主承载梁采用壁厚稍大的合金钢管，辅助支撑的斜向管采用稍薄的管材，在保证整体结构刚度满足使用要求的前提下，尽可能控制车架整体重量，符合运动摩托车轻量化的设计方向。

　　焊接工艺上所有管材连接位置都采用满焊处理，焊后做应力释放工序，避免焊接残余应力导致的车架变形，关键安装孔位在焊接完成后做二次机加工，保证位置精度符合装配要求。整个车架的空间布局充分考虑了整车的重心分配，发动机安装位的高度、前后悬挂安装点的相对位置，都经过反复调整，让整车重心处于骑乘时的最优区间，提升骑行过程中的操控稳定性。
