封闭式工业机器人铣削加工工作站结构设计

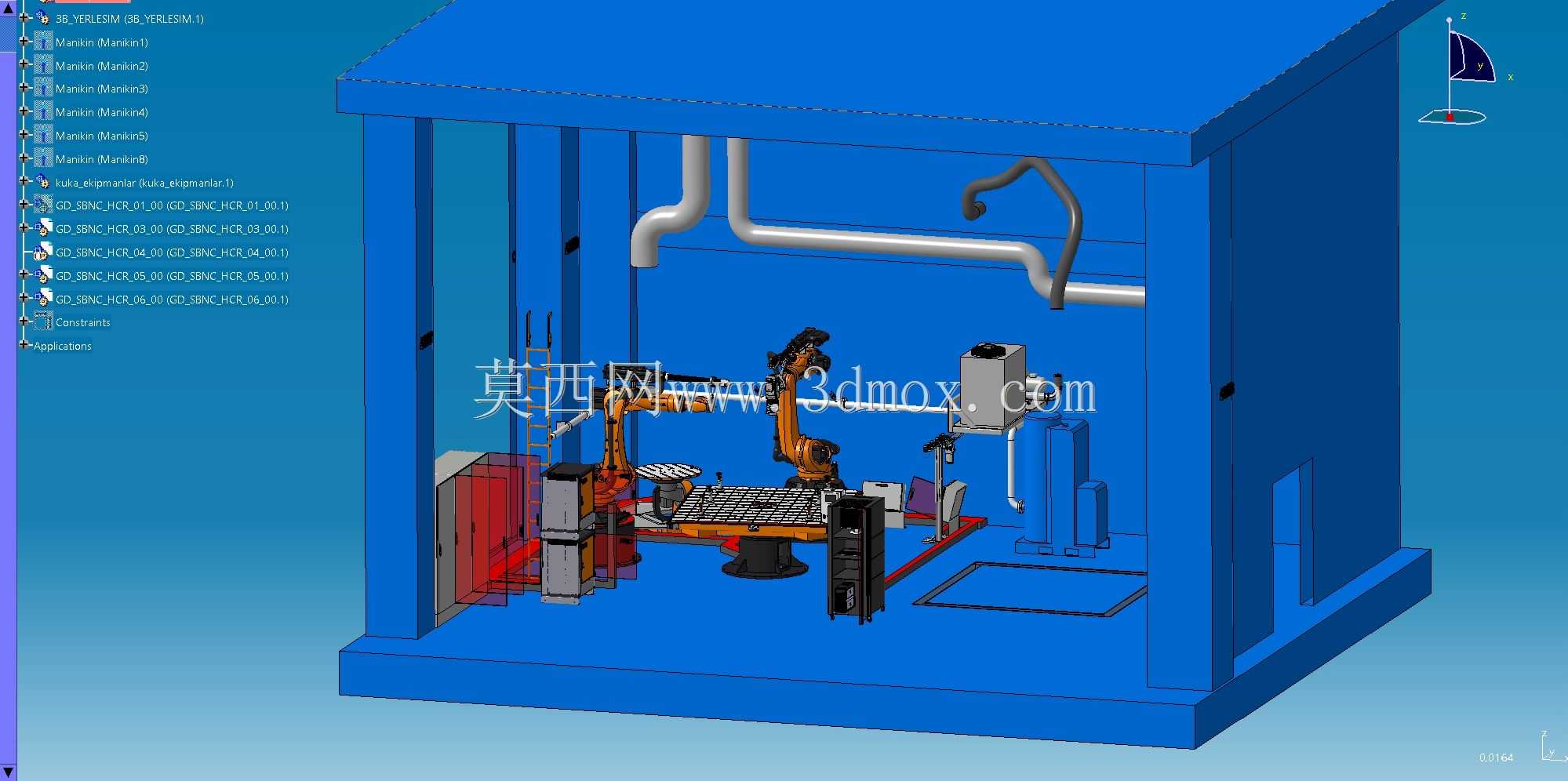

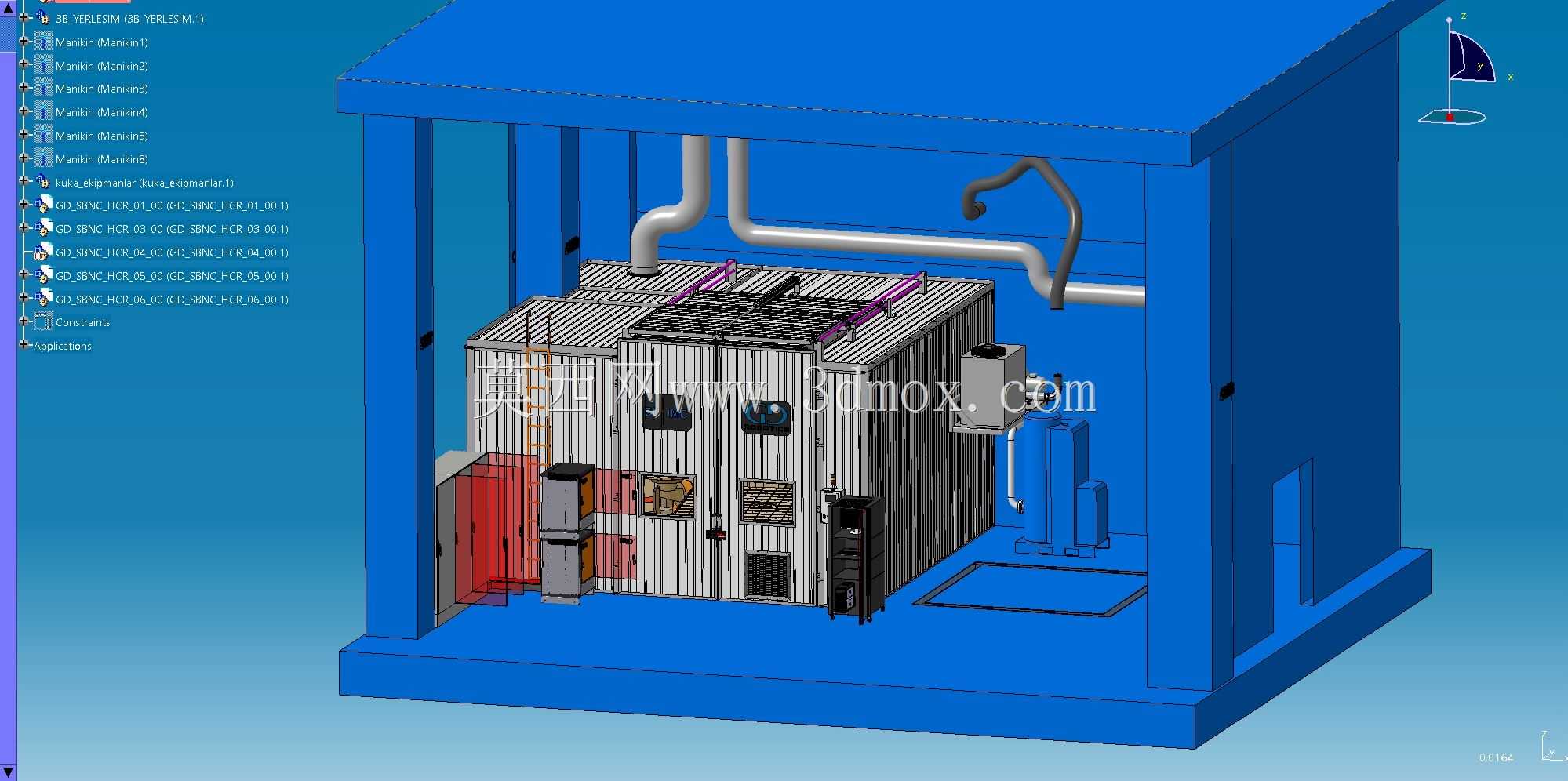

　　这套铣削加工单元的整体框架采用方通焊接成型的封闭外罩结构，设计初衷是为了应对中小型金属件、复合材料件的小批量柔性铣削加工场景，在汽车零部件试制、模具型腔粗精加工、异形复合材料构件修边这类需要频繁切换加工轨迹的生产环节中，这类封闭工作站能有效隔绝铣削过程中飞溅的切屑、切削液雾，同时降低加工噪音对车间周边工位的影响。从结构布局来看，单元内部预留了足够的机器人运动包络空间，外围蓝色框架的立柱与顶板、底板采用螺栓拼接加焊接定位的组合连接方式，既保证整体刚性，也方便后期拆装转运，框架内侧预留了管线排布的走管槽，顶部的弯曲管路分别对应切削液供给、除尘抽排的接口，避免管线在机器人运动过程中发生干涉。内部的核心加工区域设置了安全防护隔断，

　　靠近操作侧的防护门采用带观察窗的钢结构设计，门体配备安全联锁触发装置，一旦防护门异常开启，机器人会立即触发急停逻辑，避免安全事故。设备的安装边界需要考虑车间地面的承重要求，整体底座的水平调节脚座分布在框架四个角及中间承重梁位置，安装时需要将底座平面度调整至每米0.1mm以内，避免机器人高速运动时出现振动影响加工精度。设计过程中优先考虑了加工排屑的顺畅性，底座内部预留了排屑斜面，切屑可以顺着斜面汇集到侧方的排屑口，方便配套的排屑装置对接。管线布局方面，机器人的动力线缆、信号线缆全部采用拖链内置排布，沿着框架立柱内侧的走线槽延伸至顶部的分线盒，避免线缆外露被切屑刮损，同时也方便后期维护时快速排查线路故障。

　　工作站的操作侧预留了工件上下料的开口空间，配套的安全光栅可以检测上下料区域的人员闯入，在自动加工模式下一旦有物体进入光栅检测范围，设备会暂停加工动作，保障操作人员安全。从功能适配性来看，这套单元可以搭载不同负载级别的铣削机器人，根据加工工件的材质、切削量需求更换对应功率的电主轴，框架上预留的电主轴冷却系统、刀具检测装置的安装位，不需要额外改动主体结构就能完成功能扩展。内部的工件装夹区域采用T型槽平台设计，可以适配不同规格的定制工装夹具，满足多品种小批量生产的快速换产需求，不需要重新制作安装底座就能完成夹具切换。封闭外罩的顶板预留了吊装孔位，方便车间行车对整站进行整体吊装转运，侧方的柜体空间用来放置机器人控制柜、主轴变频器、

　　切削液循环系统的控制元件，将电气元件与加工区域完全分隔，避免切削液、切屑进入电气柜造成元件损坏。在结构刚性校核阶段，针对机器人高速铣削时的动态载荷，对框架立柱、底板的厚度做了针对性加强，避免加工过程中出现共振导致加工表面出现振纹，影响工件加工质量。
