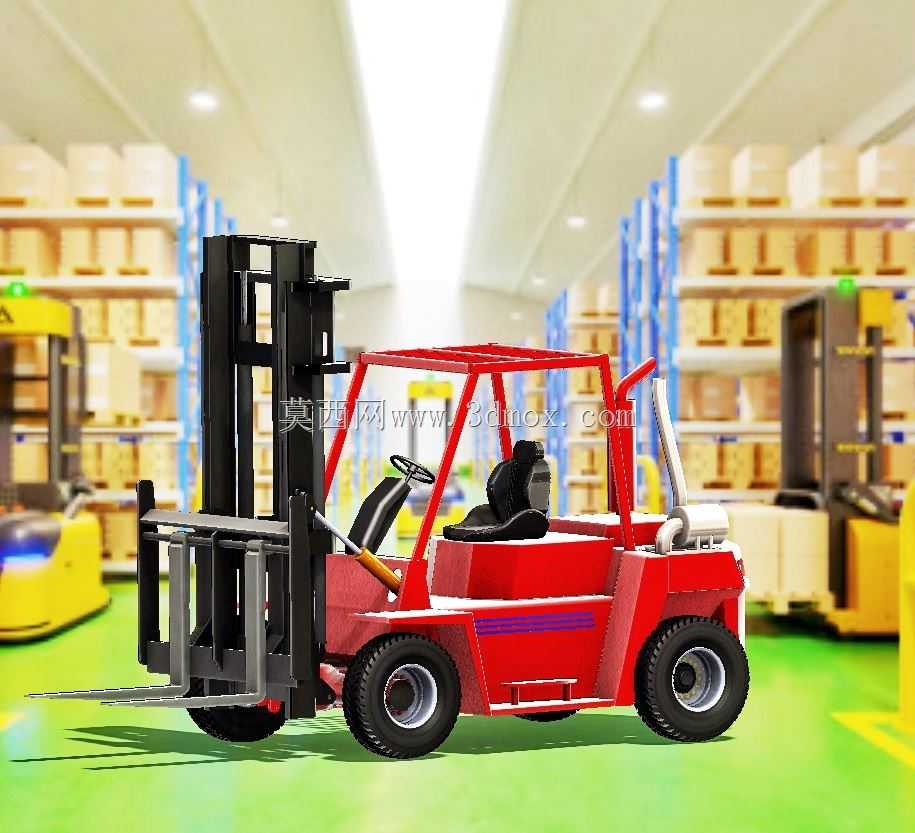

平衡重式内燃叉车三维结构设计

　　厂内短距离物料转运场景里，平衡重式叉车是覆盖件杂货装卸、堆垛、水平运输全流程的核心设备，从生产车间的工序间工件转运，到仓储库区的托盘货物堆高，再到物流场站的装卸货作业，这类设备的适配场景几乎覆盖了所有需要短距离重物移载的工业场景，不需要额外铺设轨道，对作业场地的平整度要求宽松，轮式行走结构可以在硬化厂区路面、环氧地坪库区、甚至临时硬化的作业场地上灵活通行，最小转弯半径的设计直接决定了设备在狭窄通道内的作业能力，建模时针对常见的2吨级载荷工况，将整车总长控制在含货叉3.5米以内，总宽1.2米，护顶架顶部高度2.1米，能够适配常规2.4米净高的厂区通道与标准工业门的通行边界，不会出现作业时剐蹭通道两侧货架或者门体的问题。

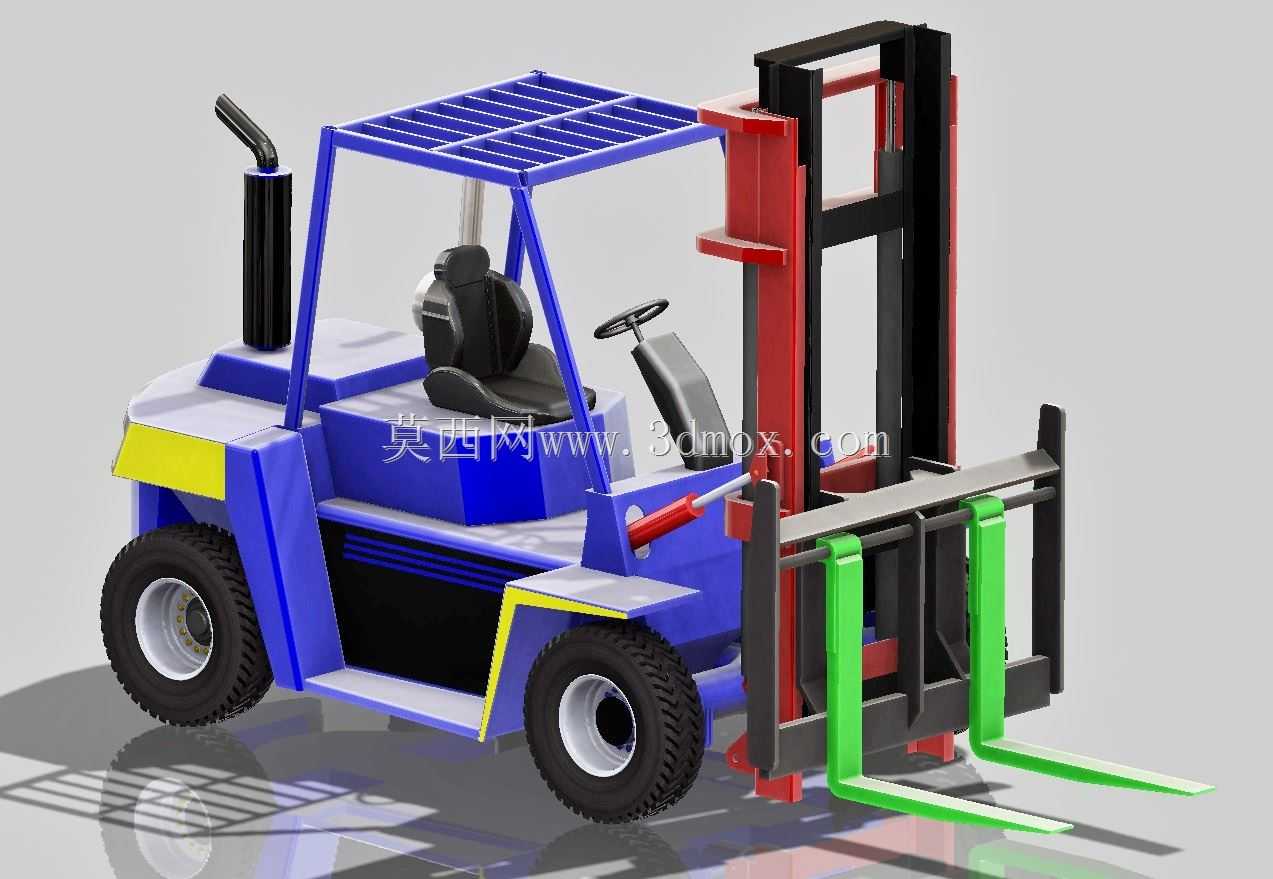

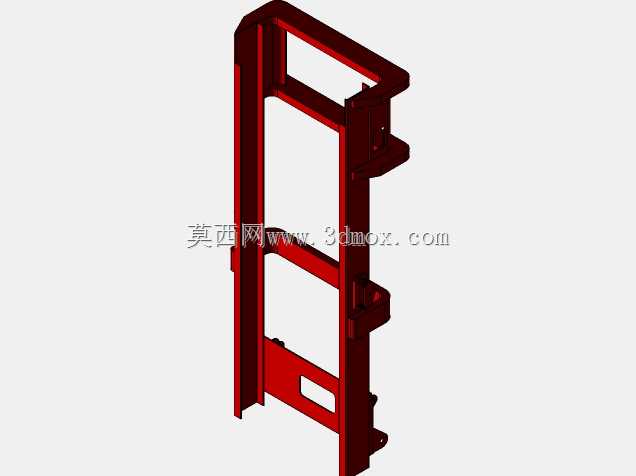

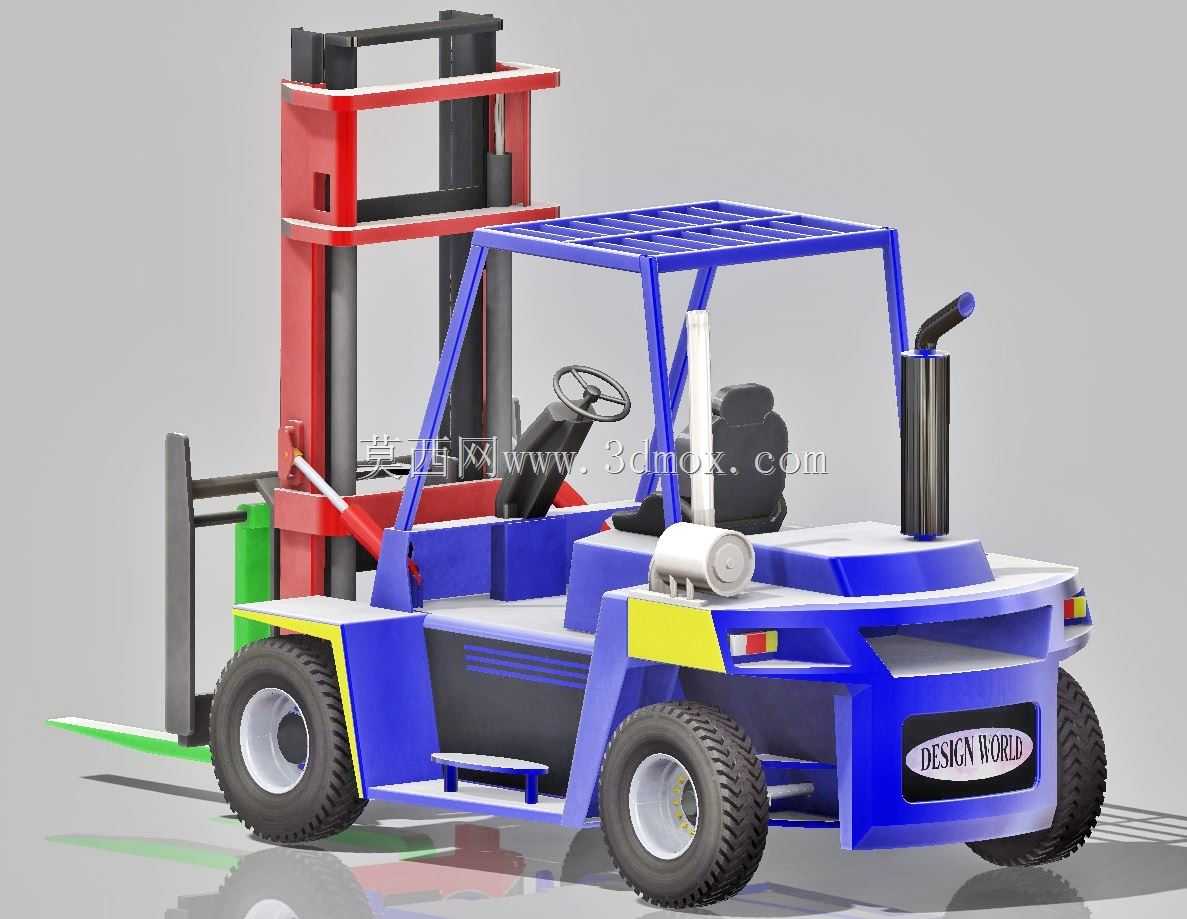

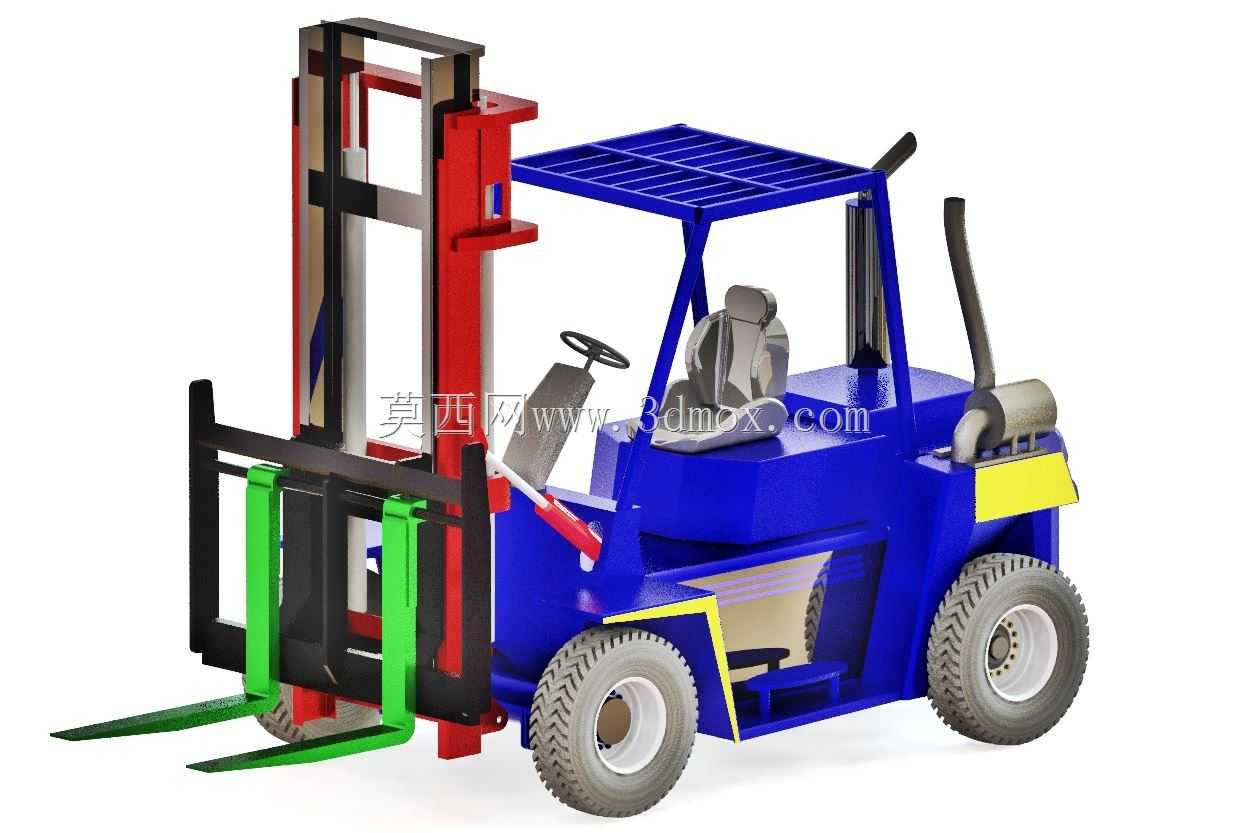

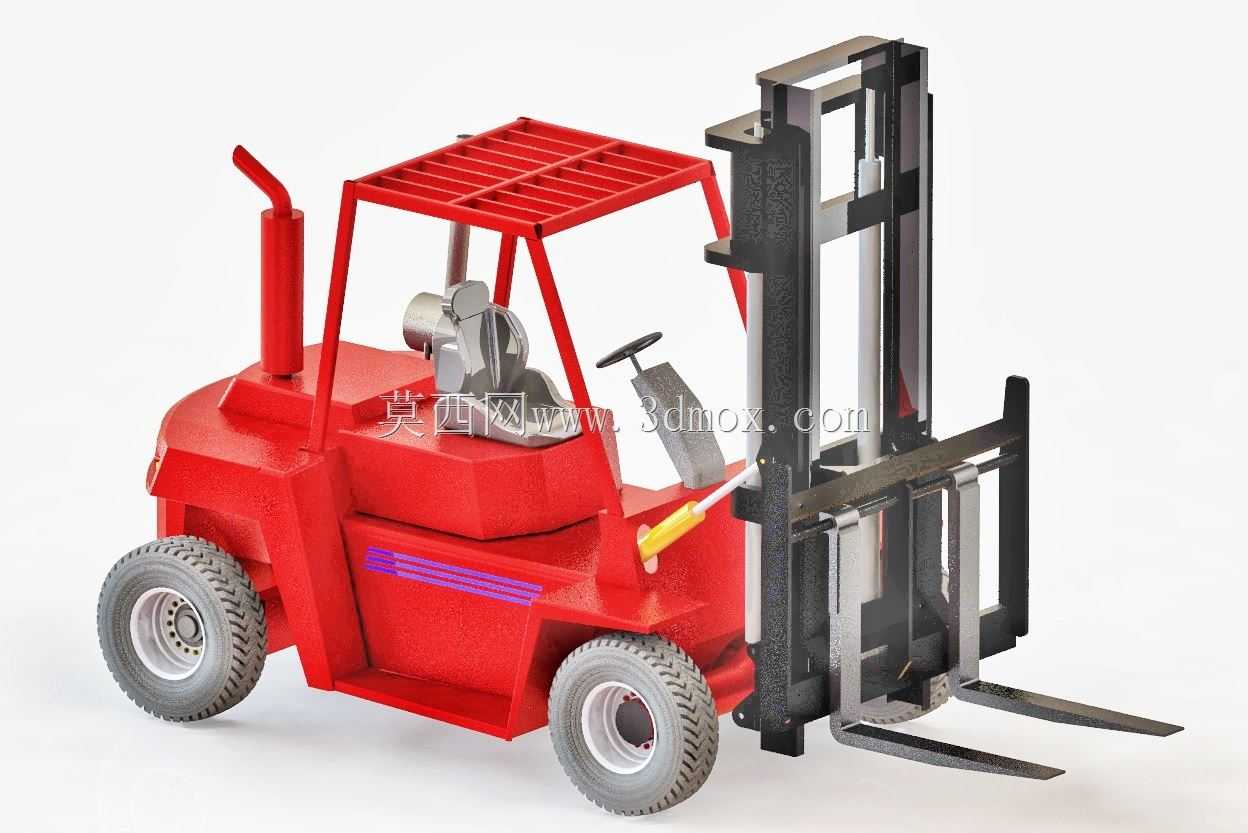

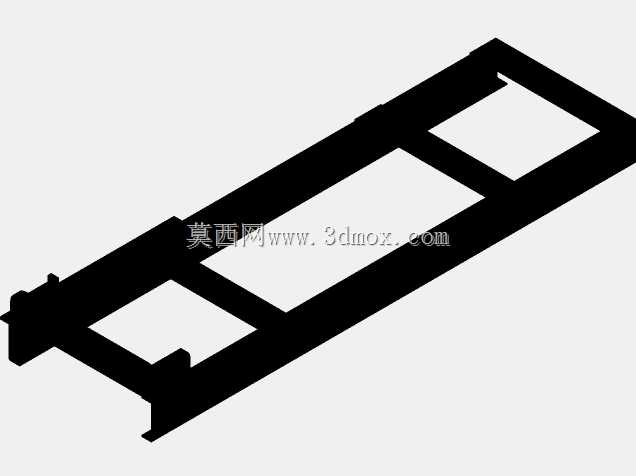

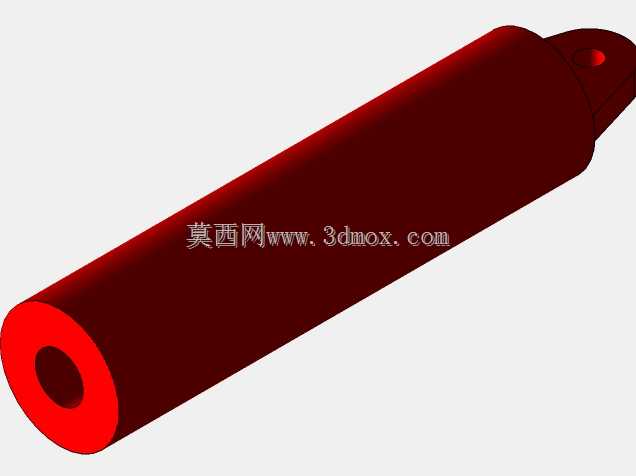

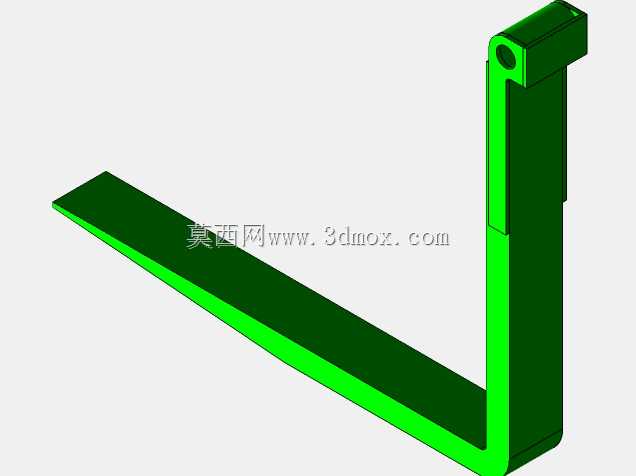

　　从功能结构来看，这款叉车采用前置起重门架、后部配置平衡重块的经典布局，前部的货叉叉取货物后，门架的起升油缸带动叉架沿门架导轨做垂直升降运动，倾斜油缸可以带动整个门架实现前倾后仰，前倾角度控制在3-6度区间，方便货叉快速插入托盘底部的叉取间隙，后仰角度控制在10-12度，保证带载行驶时货物不会因为路面颠簸从货叉上滑落，不会出现货物前倾倾覆的风险。门架采用两级嵌套的槽钢导轨结构，内外门架的配合间隙预留了0.5-1mm的滑动余量，既保证升降过程中不会出现卡滞，也不会因为间隙过大导致叉架起升时出现横向晃动，起升高度按照常规仓储作业需求设计为3米，能够满足绝大多数两层托盘堆垛、普通货车货箱装卸的高度要求，不需要额外配置三级全自由门架的复杂结构，在控制制造成本的同时覆盖90%以上的常规作业需求。

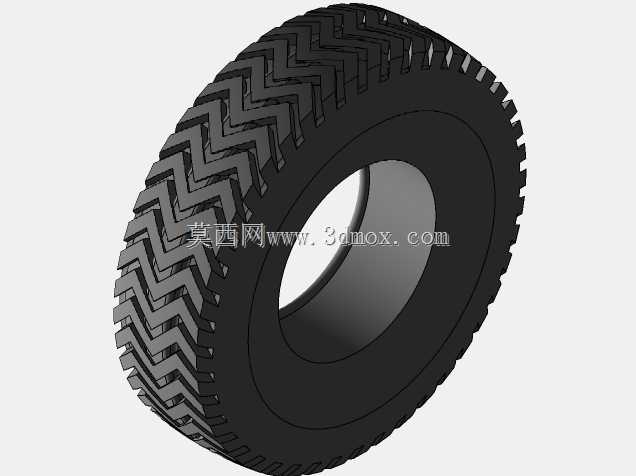

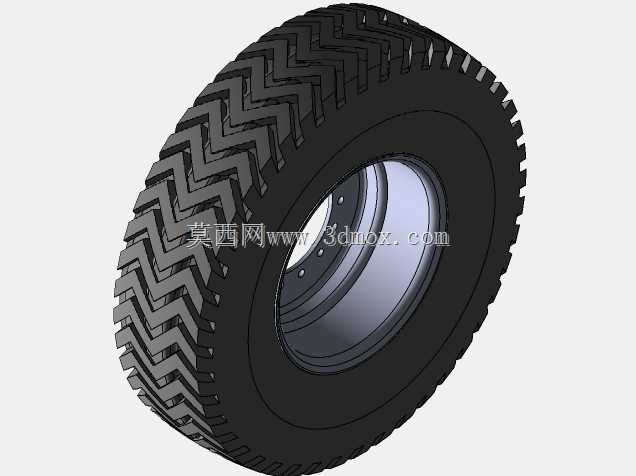

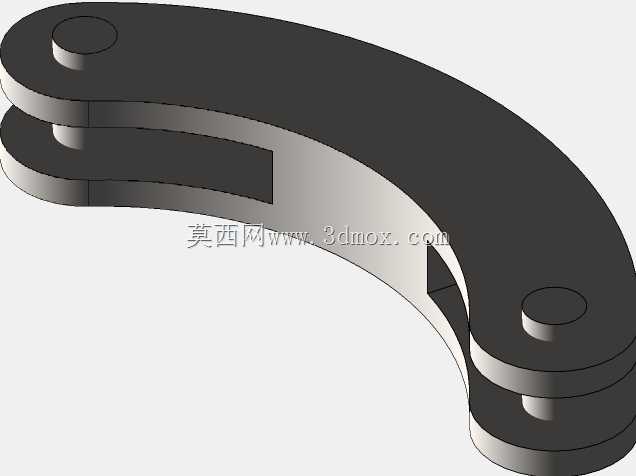

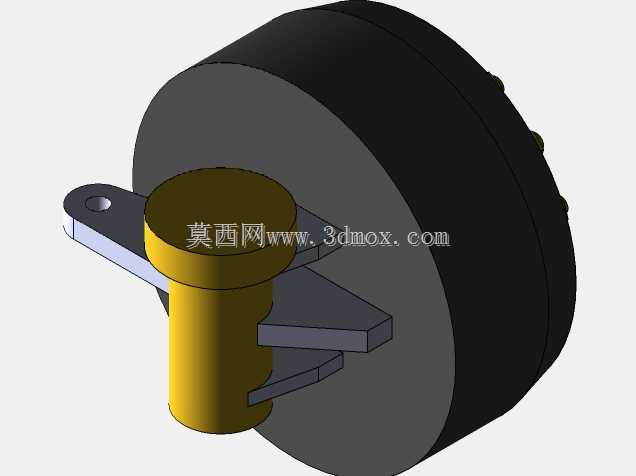

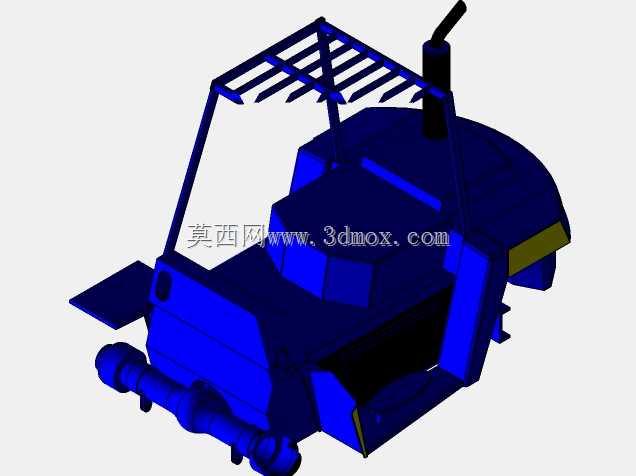

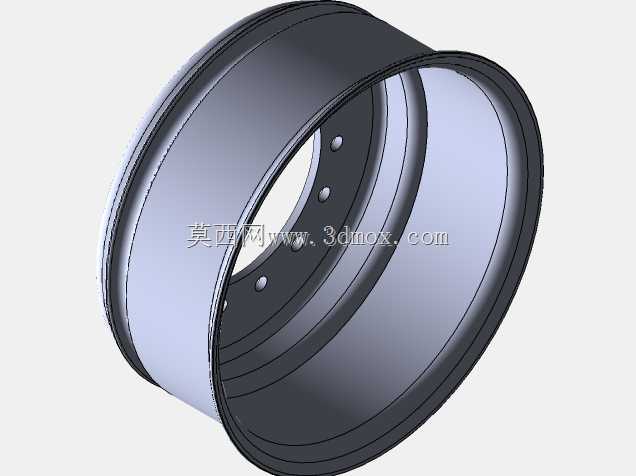

　　行走系统采用后轮转向的布局，这也是叉车区别于普通前轮转向车辆的核心设计点，后轮转向的结构可以让整车的转弯半径更小，在狭窄的货架通道内能够实现更小范围的转向调整，转向桥采用横置油缸驱动的转向梯形结构，转向时内外轮的转角差符合阿克曼转向原理，减少轮胎在转向过程中的侧滑磨损，前轮作为驱动轮，搭配大花纹的工业充气轮胎，既可以提供足够的抓地力，也能过滤厂区路面的小幅颠簸，降低行驶过程中整车的振动，避免运输易碎工件时因为振动导致工件表面磕碰损伤。护顶架采用型钢焊接的框架结构，顶部的格栅间隙控制在合理范围，既能够保证驾驶员的上方视野，也能在小件货物意外从高处掉落时起到防护作用，避免驾驶员被坠物砸伤，护顶架的立柱位置特意避开了驾驶员的上下车通道，同时也不会遮挡驾驶员观察前方货叉作业的视野。

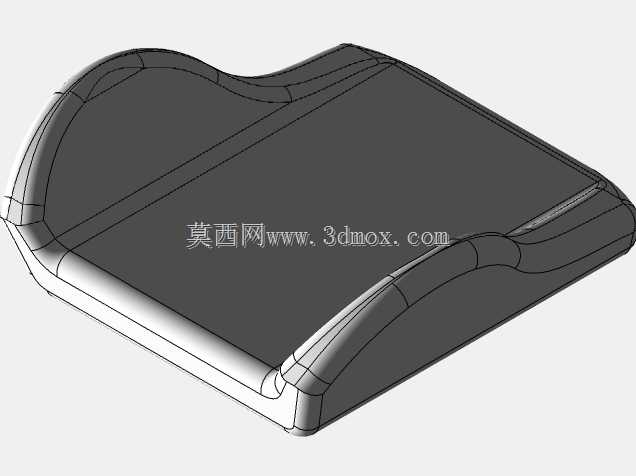

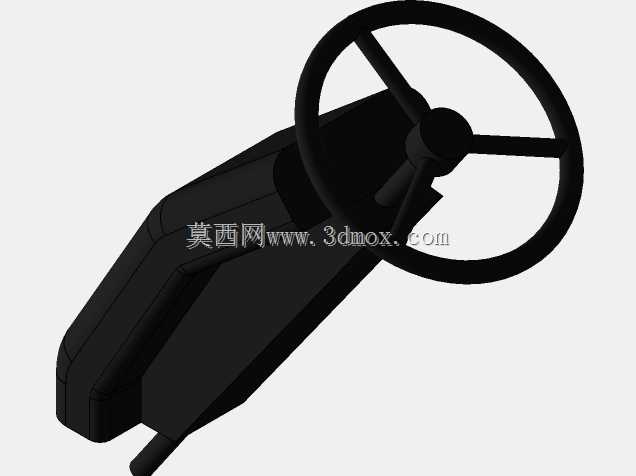

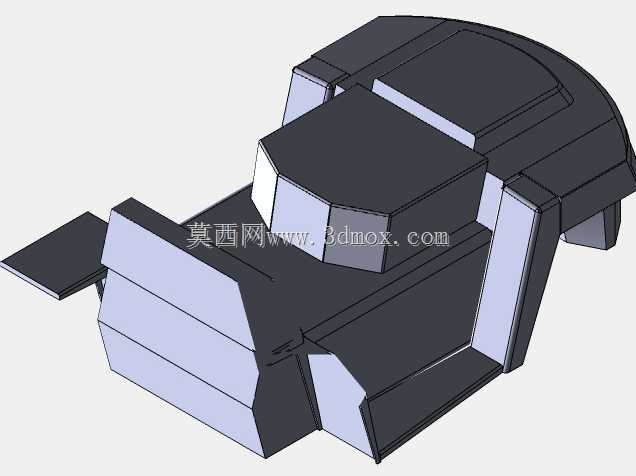

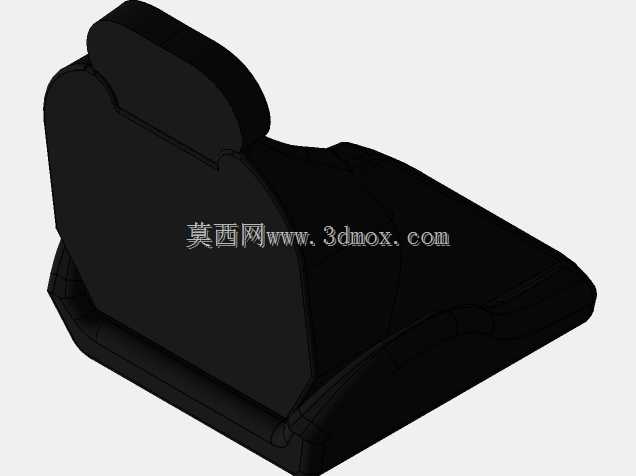

　　驾驶区域的布局完全按照人机工程学要求设计，座椅的位置与方向盘、操作手柄的距离匹配常规成年人的操作 reach 范围，驾驶员坐好后不需要过度前倾或者后仰就可以摸到所有操作控件，起升、倾斜的操作手柄布置在座椅右侧的扶手位置，操作行程与操作力都按照频繁作业的需求优化，长时间操作也不会出现手臂过度疲劳的问题。排气系统的高位排气布局将排气口引向护顶架上方位置，避免作业时排气吹向地面扬起灰尘，影响作业区域的能见度，同时也防止高温排气近距离接触货物或者人员，造成烫伤或者货物污损。整车的配重块布置在车体最后部，重量按照额定载荷的1.2倍匹配，保证在额定载荷下满载起升到最大高度时，整车的纵向稳定性符合工业车辆的安全标准，不会出现前倾翻的风险，建模时特意将配重块的重心高度控制在较低位置，进一步提升整车行驶时的横向稳定性，在带载转弯时不会因为重心过高出现侧倾风险。

　　建模过程中对各个运动部件的干涉情况做了全行程校验，比如门架起升到最高位置时，不会和护顶架发生碰撞，转向轮转到最大转角时，轮胎不会和车架、轮罩发生剐蹭，倾斜油缸伸缩到最大行程时，油缸的铰接点不会出现运动死点，所有管路的布置都预留了足够的运动余量，在门架升降、倾斜、整车转向的过程中，液压管路不会被拉扯或者挤压。各个部件的安装边界都做了明确的预留，比如发动机舱的维修空间预留了足够的开盖操作距离，日常保养时不需要拆解周边过多部件就可以完成机油更换、滤芯更换等常规维保操作，轮胎的安装位置预留了足够的拆装空间，更换轮胎时不需要额外抬升过高的车体就可以完成轮胎拆卸作业。

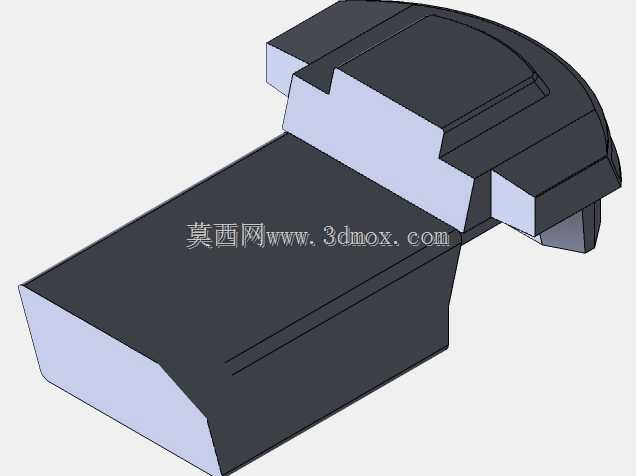

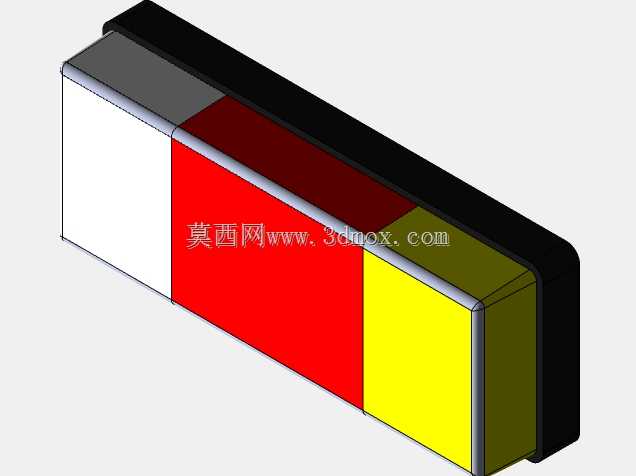

　　这类叉车的实际作业中，很多用户会根据需求搭配不同的属具，比如纸卷夹、砖块夹、倾翻叉等，建模时的门架叉架安装接口采用通用的标准挂钩尺寸，不需要对门架结构做额外修改就可以适配市面上绝大多数通用属具，拓展设备的作业适配范围，不需要针对特殊作业场景重新设计门架结构，降低用户的属具改造成本。整车的覆盖件采用圆弧过渡的外形设计，没有尖锐的外凸棱角，避免在狭窄通道作业时剐蹭周边的货物或者设备，同时也能减少磕碰时覆盖件的变形概率，车体侧面的检修口采用快拆结构，日常检查液压油位、传动皮带状态时不需要拆解大面积的覆盖件，提升维保效率。
