一体式钣金车身概念结构设计方案

项目分类:汽车 发布时间:2021-12-04 ID:425822
  • 一体式钣金车身概念结构设计方案
  • 一体式钣金车身概念结构设计方案
  • 一体式钣金车身概念结构设计方案
  • 一体式钣金车身概念结构设计方案

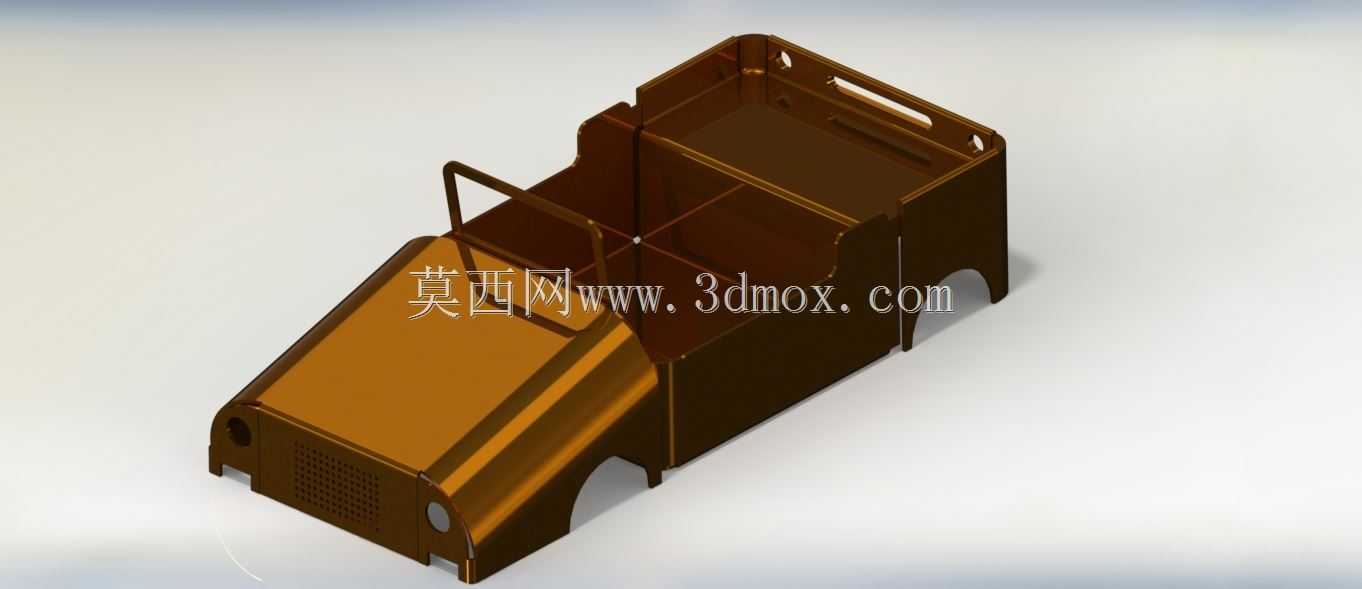

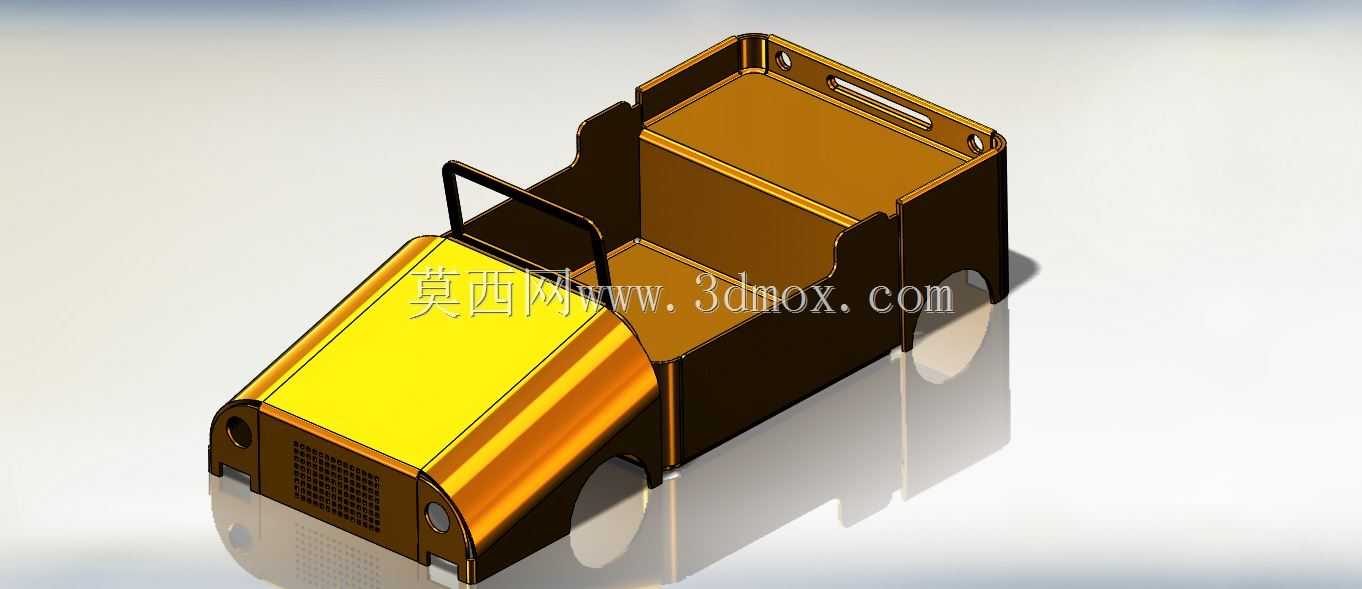

  在小型非道路代步载具、场地作业通勤车的前期开发阶段,一体式钣金车身的方案验证是结构设计环节中绕不开的核心步骤,这类采用单块金属板弯折成型的车身结构,最早可追溯到低成本简易载具的快速试制场景,如今也常被用于校园概念载具设计、小型场地作业车的轻量化方案迭代中。不同于传统承载式车身需要数十块冲压件拼焊的工艺路径,单块金属板成型的车身方案从根源上减少了焊接工位的投入,也规避了多拼缝带来的密封失效、应力集中等长期使用隐患,尤其适合小批量定制化的场地载具生产场景,比如景区内部观光代步车、厂区短途物料转运的小型通勤车、园区安保巡逻载具等,这类场景下载具行驶速度低、载荷要求固定,不需要满足高速碰撞的严苛法规,反而对制造成本、生产周期、

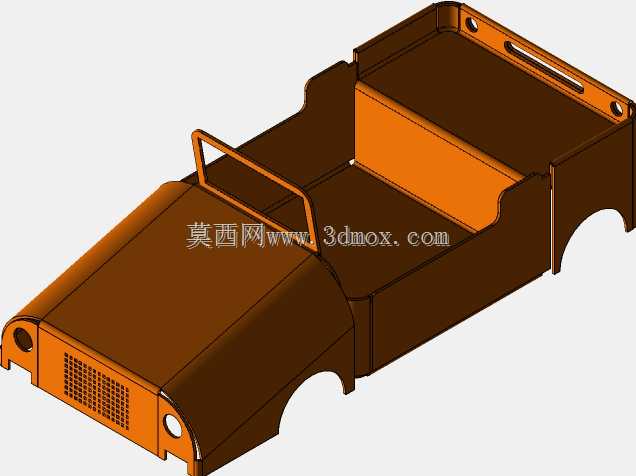

  后期维护便捷性有更高要求。从结构功能层面看,该钣金车身同时承担了乘员舱围护、安装基准载体、外观覆盖件三重作用,弯折形成的前部引擎舱区域预留了动力单元、转向机构的安装空间,前部冲压成型的格栅区域既可以满足动力系统的散热通风需求,也通过凹凸的筋位结构提升了薄板的整体刚性,避免薄板在行驶振动中产生共振异响。乘员舱区域的弯折翻边直接形成了座椅安装的支撑面,不需要额外焊接座椅支架,侧围的开孔一方面是作为乘员上下车的扶手握持位,另一方面也通过开孔边缘的翻边结构强化了侧围的抗扭刚度,后部的货舱区域与乘员舱为连续弯折的整体结构,载货时的载荷可以直接通过钣金本体传递到前部的车架安装点,不需要额外设置货厢支撑梁。

  设计过程中需要重点考量钣金弯折的工艺可行性,所有弯折圆角都需要匹配所选金属板材的最小弯折半径,避免弯折处出现应力开裂,同时要提前核算每一道弯折工序的定位基准,保证成型后前后轮拱的同轴度偏差控制在合理范围内,避免后期安装行走机构时出现装配干涉。车身前部预留的车灯安装位为一体化冲压成型的沉台结构,不需要额外焊接灯座,直接通过卡扣或者自攻螺丝即可固定车灯组件,轮拱区域的翻边高度经过反复校核,既可以阻挡行驶中车轮带起的泥水溅入舱内,也不会在车轮最大跳动行程时产生剐蹭。从安装边界来看,该车身底部为整圈的平直翻边结构,可以通过螺栓直接固定在对应的管状车架上,不需要额外制作过渡连接支架,翻边上的安装孔位在钣金下料阶段就通过激光切割一次成型,

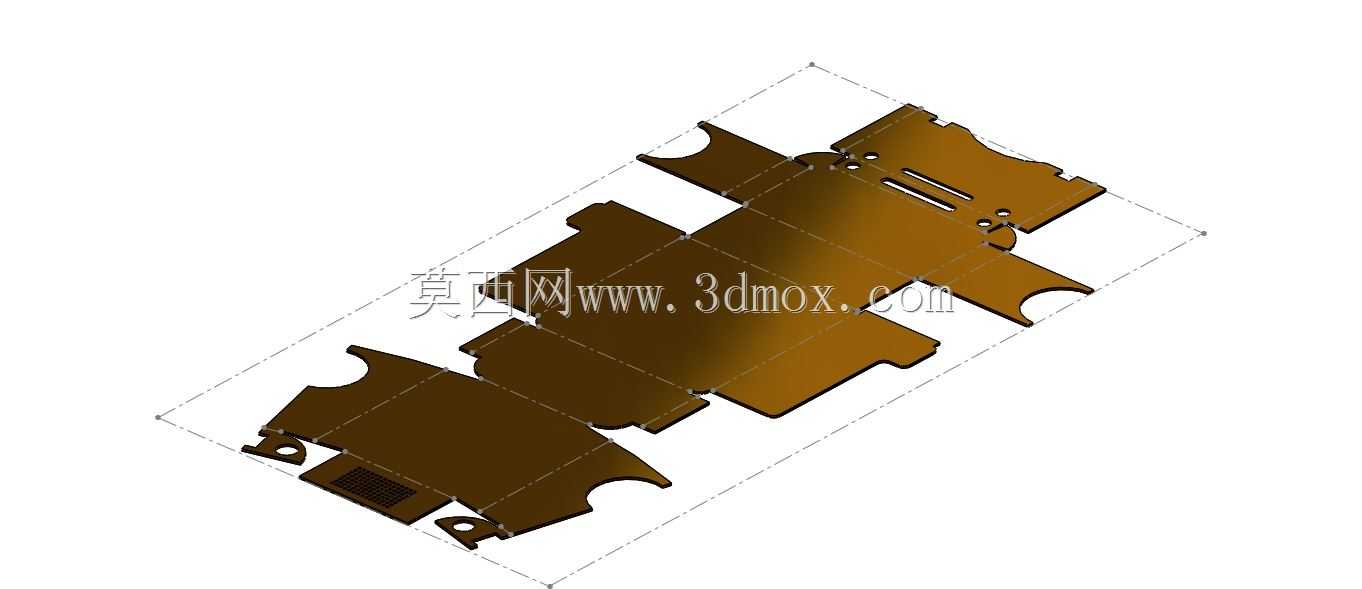

  孔位精度可以控制在±0.1mm范围内,保证装配时的互换性。实际试制过程中,这类单块钣金车身可以先通过数模展开得到平板下料图,采用激光切割完成平板的轮廓与孔位加工,再通过数控折弯机按照预设的弯折顺序依次成型,整个试制周期可以压缩到1-2天,远快于传统冲压模具开发的周期,非常适合方案验证阶段的快速迭代。结构强度校核层面,需要重点关注弯折圆角处的应力集中情况,在数模阶段通过有限元分析模拟满载工况下的形变情况,对应力集中的区域通过增加局部压筋、调整弯折圆角大小的方式优化,不需要额外增加补强板就可以满足使用强度要求,进一步控制车身自重。乘员舱内部的空间尺寸经过反复优化,在保证钣金展开尺寸不超过常规板材幅面的前提下,最大化拓展乘员的腿部空间与货舱的载货容积,侧围的扶手开孔位置经过人机工程校核,握持时的手臂角度处于自然放松状态,长时间握持也不会产生疲劳。这类一体式钣金车身的后期维护成本也远低于传统拼焊车身,出现局部变形时可以直接通过钣金校正修复,不需要切割更换拼接部件,表面涂装也因为没有过多的拼缝死角,喷涂过程中不容易出现积漆、漏涂的问题,漆面附着力更均匀,长期户外使用的抗锈蚀能力更强。在小型电动载具的开发中,这类结构还可以直接将低压线束沿着钣金弯折形成的空腔布置,不需要额外设置线束卡扣,利用钣金本体的结构实现线束的防护与固定,进一步减少零部件数量,降低整车的装配复杂度。
