标准直齿圆柱传动齿轮结构设计

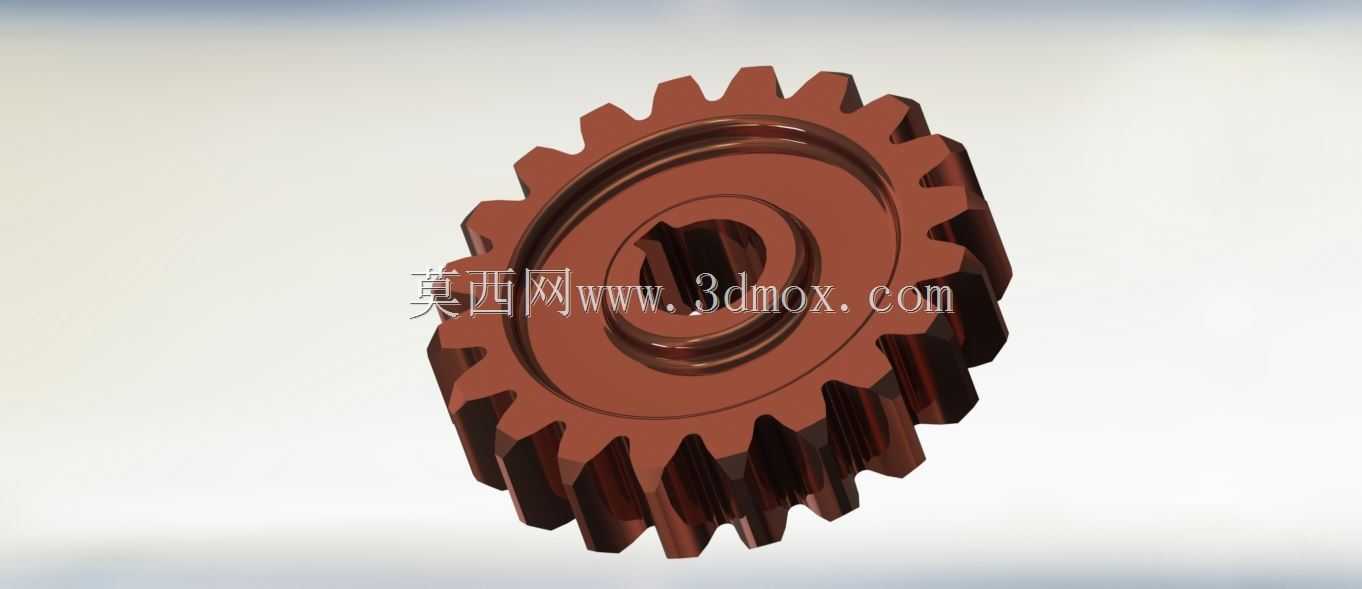

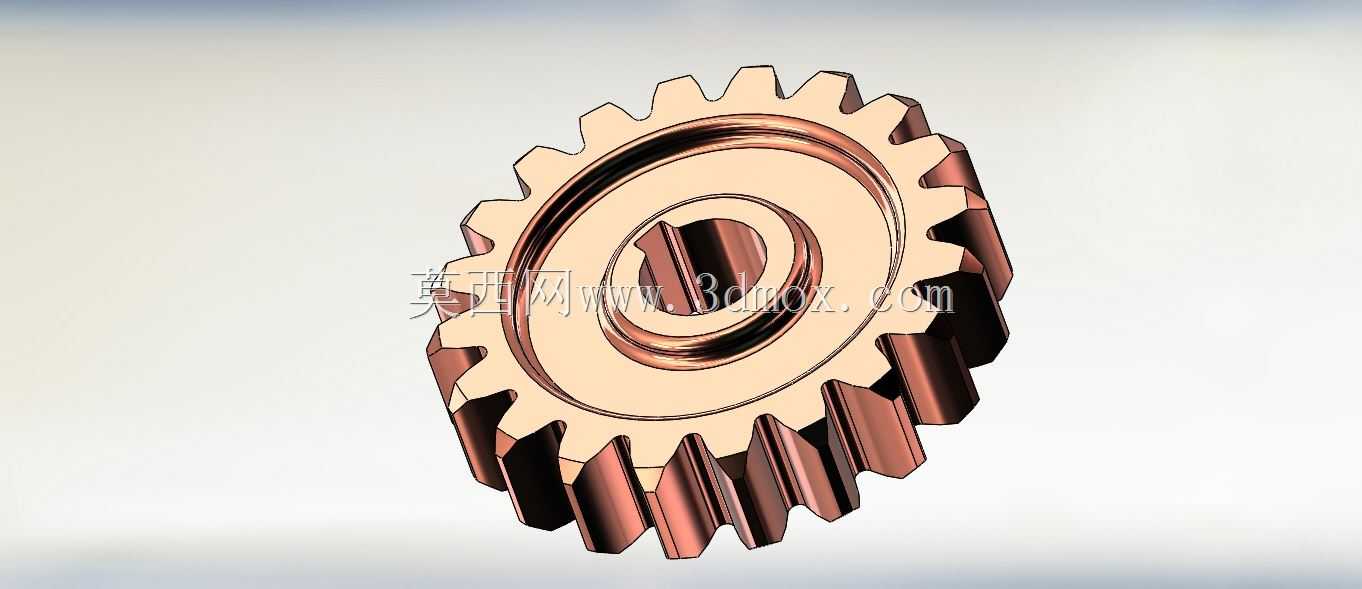

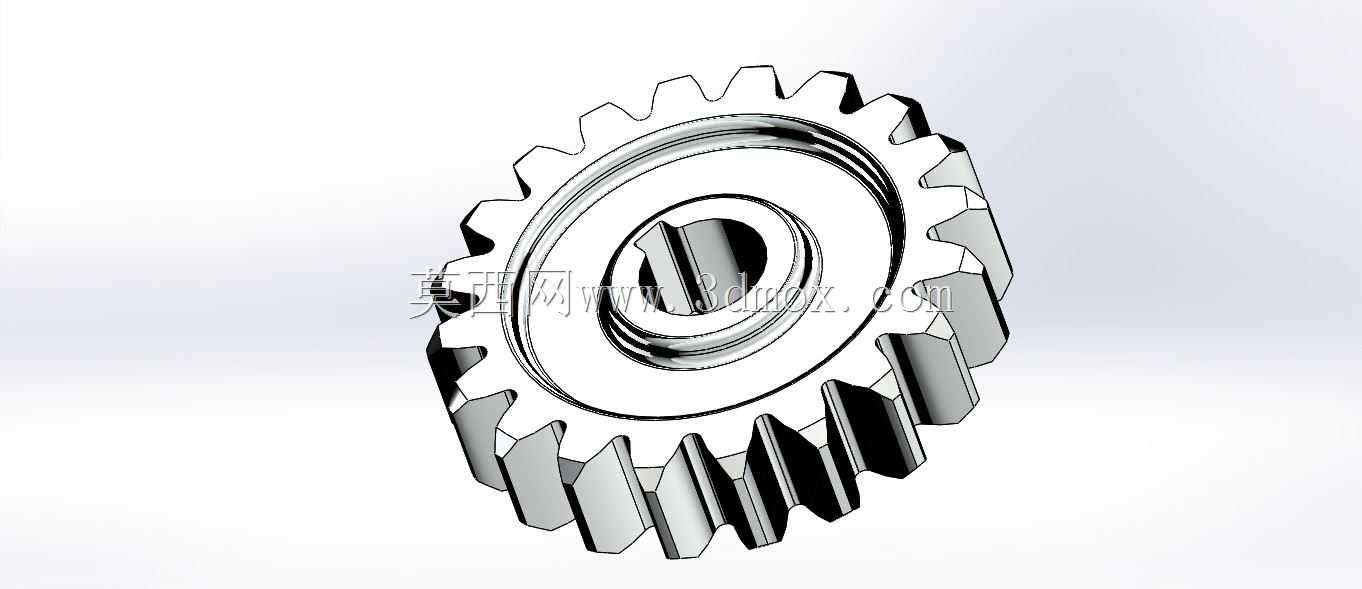

　　这款直齿圆柱齿轮是平行轴传动系统中应用最广泛的基础传动元件，日常在各类机床进给机构、小型输送机驱动端、农用机械变速单元、普通减速器输入输出级都能见到它的身影，区别于斜齿轮的轴向分力问题，直齿啮合时不存在额外轴向载荷，对支撑轴承的选型要求更宽松，装配调整的容错空间也更大，很适合中低速、载荷平稳的传动场景使用。从结构设计逻辑来看，这款齿轮采用了辐板式轻量化结构，轮毂部分做了加厚处理，中心开设带键槽的安装孔，能够通过平键与传动轴实现周向固定，传递额定扭矩时不会出现相对打滑的问题；轮缘部分的厚度经过强度校核，既保证齿根弯曲强度满足载荷要求，又不会因为冗余材料增加整体转动惯量，启停阶段的动态响应更干脆。齿形部分采用标准渐开线齿廓设计，

　　齿向与齿轮轴线完全平行，啮合过程中沿全齿宽同时进入、同时退出啮合，传动比恒定无附加轴向力，安装时只要保证两轴平行度、中心距偏差在公差范围内，就能实现平稳的动力传递，不会出现偏载、齿面异常磨损的问题。实际选型使用时，需要先确认安装边界：中心安装孔的直径要与适配的传动轴轴径匹配，键槽的尺寸要对应所选平键的规格，齿轮的齿顶圆直径要满足安装腔体的内部空间要求，避免转动时与周边的壳体、紧固件发生运动干涉；齿宽尺寸要结合啮合齿轮的齿宽做匹配，通常小齿轮齿宽比大齿轮宽5-10mm，防止装配轴向错位导致有效啮合宽度不足。在设备实际运行中，这类直齿轮主要承担定传动比的旋转动力传递功能，可将电机输出的转速、扭矩按照设计传动比转换为工作端需要的参数，

　　比如在小型台钻的主轴传动箱里，不同齿数的直齿轮组合滑移就能实现多档转速切换，满足不同材质工件的钻孔转速需求；在小型皮带输送机的驱动端，直齿轮副可以把减速电机的低转速大扭矩传递到驱动辊筒，带动输送带平稳运行。设计建模过程中，齿廓的渐开线生成是核心环节，要严格按照模数、齿数、压力角的参数生成准确的齿形曲线，齿根部分做标准圆角过渡，避免应力集中导致的轮齿断裂问题；轮毂与辐板、辐板与轮缘的连接处都做了圆弧过渡处理，减少热处理和承载时的应力集中风险，提升齿轮的整体疲劳寿命。和斜齿轮、人字齿轮相比，直齿轮的加工工艺更简单，滚齿、插齿工序就能达到常规精度要求，不需要额外的磨齿工序就能满足多数普通传动场景的精度需求，制造成本更低，

　　后期维护更换也更方便，备件采购不需要复杂的定制周期。实际装配时要注意，两啮合齿轮的轴线平行度公差要控制在标准范围内，齿面接触斑点要沿齿高、齿宽方向达到规定比例，齿侧间隙要匹配传动的精度要求，间隙过小容易出现卡滞、润滑脂无法进入啮合面导致异常磨损，间隙过大则会出现反向传动空程，冲击载荷下还会产生较大的传动噪音。日常运行中，这类直齿轮适合采用脂润滑或者油浴润滑的方式，根据运行转速选择对应的润滑方式，转速低于2m/s时用脂润滑即可，更高转速则需要采用油浴润滑，保证啮合面形成稳定的油膜，减少齿面磨损，延长使用寿命。
