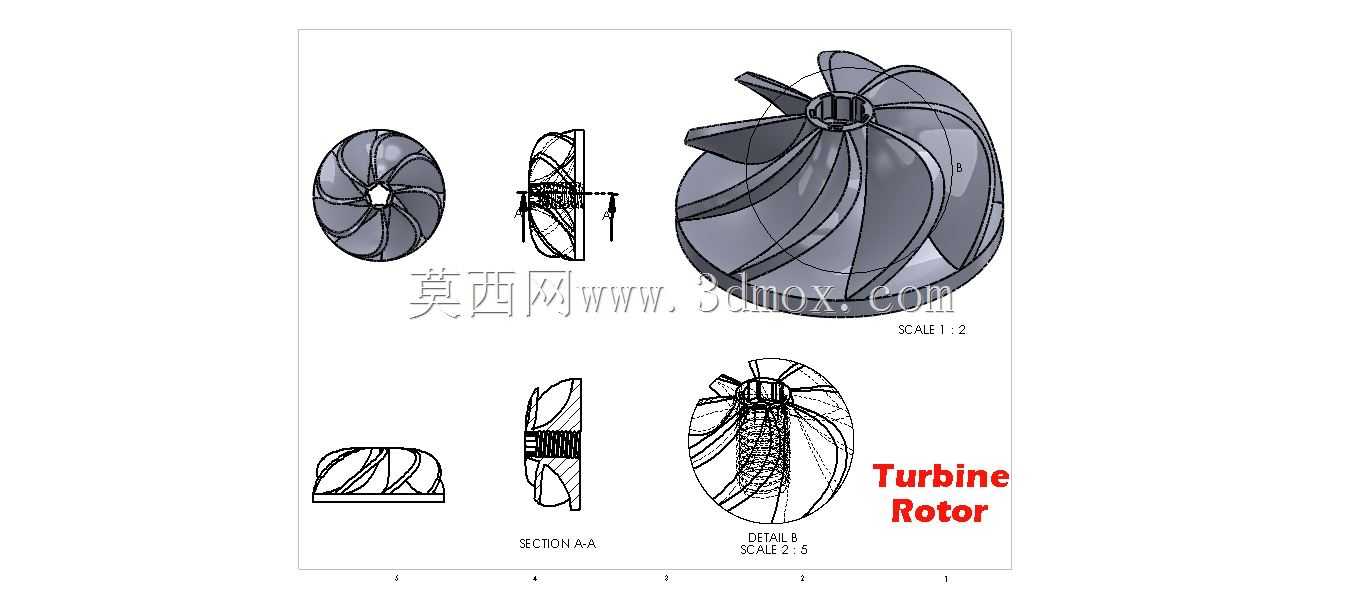

带工程视图的涡轮转子结构设计

　　在流体动力转换类设备的核心部件选型与结构设计中，涡轮转子是直接决定能量转换效率的核心旋转构件，这类构件广泛应用在中小型涡轮增压器、微型燃气轮机、工业流体输送透平设备、小型水力发电装置的动力端，承担着将流体介质的动能、压力能转换为旋转机械能输出的核心作用，其结构设计的合理性直接影响整套设备的运行效率、振动水平与服役寿命。

　　从结构设计逻辑来看，这款涡轮转子采用了闭式径流-轴流混合式叶片布局，叶片型线沿轴向呈渐变扭曲形态，从进气端的大曲率导叶段平滑过渡到出气端的小曲率整流段，这种型线设计可以有效降低流体在叶道内的流动分离损失，避免叶道内产生涡流区造成能量耗散。叶片与轮盘、轮盖采用一体化成型结构，不存在拼接焊缝或装配间隙，既可以降低高速旋转下的应力集中风险，也能避免流体在装配缝隙处产生泄漏损失，适配最高每分钟数万转的高速运行工况。轮盘中心设置了带定位台阶的轴孔，轴孔内壁加工有键槽结构，可与动力输出轴通过平键实现周向固定，轴孔端面的定位台阶可以保证转子安装时的轴向定位精度，控制转子装配后的端面跳动量在允许范围内，降低高速旋转时的不平衡振动。

　　从安装边界与尺寸适配角度，这款转子的径向最大尺寸为轮盖外缘直径，轴向安装尺寸从轮盘后端定位面到轮盖前端进气口端面的距离为固定值，设计时预留了与壳体密封环配合的径向间隙，间隙值根据运行工况的热膨胀量进行匹配，避免冷态装配间隙过大造成泄漏，或是热态运行时转子与壳体发生碰磨。转子的叶片数量经过流场仿真优化，在保证叶道通流面积满足流量要求的前提下，平衡了叶片对流体的导流作用与叶片自身的摩擦阻力损失，叶片前缘做了圆角钝化处理，可降低流体中微小杂质对叶片前缘的冲蚀磨损，延长转子在含杂质流体工况下的使用寿命。

　　在实际工程应用中，这类涡轮转子的设计需要同时兼顾气动性能与结构强度，叶片的厚度从根部到顶部呈渐变设计，叶片根部与轮盘连接处做了大圆角过渡，降低旋转离心力作用下的根部应力集中，避免长期运行出现疲劳裂纹。转子的整体动平衡精度需要达到G2.5级以上，才能保证高速运行时的振动值控制在设备允许范围内，避免振动传递到轴承端造成轴承过早失效。从配套场景来看，这款转子既可以适配压缩空气驱动的工业气动透平，作为小型设备的动力输出部件，也可以适配高温燃气驱动的微型涡轮动力装置，或是小型水力透平的能量转换部件，不同工况下仅需要根据介质特性调整叶片表面处理工艺与材质选型，主体结构无需做大幅改动。

　　在结构细节设计上，轮盖的外缘设置了密封配合段，可与壳体上的迷宫密封结构配合，减少级间流体泄漏，提升整体能量转换效率。转子出气端的叶片出口角经过匹配设计，可保证流体流出叶道时的方向符合后续导流部件的进气要求，减少出口流动损失。针对不同的安装场景，轴孔的键槽尺寸可以根据配套轴的直径做适配调整，轮盘后端可根据需要加工动平衡去重槽，方便转子完成动平衡校正时的去重操作，不会破坏叶片的型线精度。
