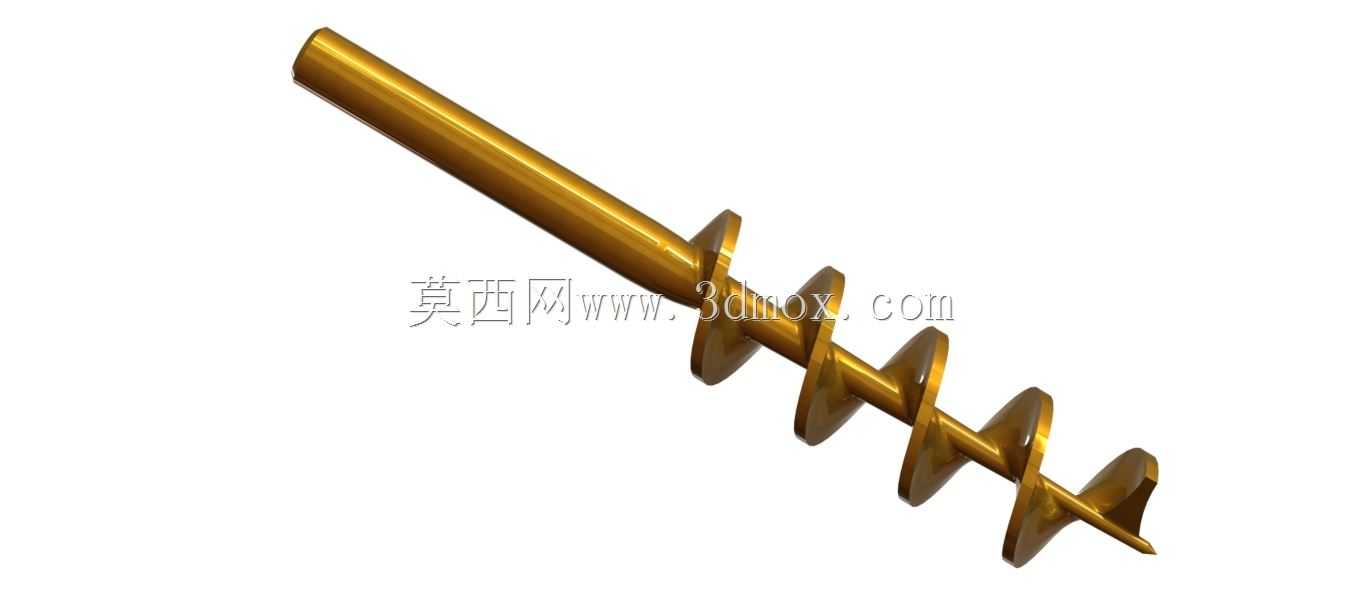

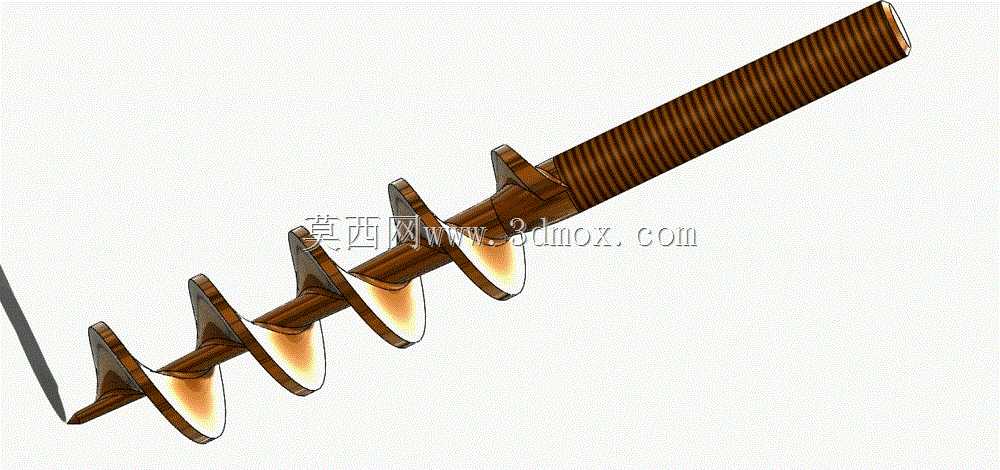

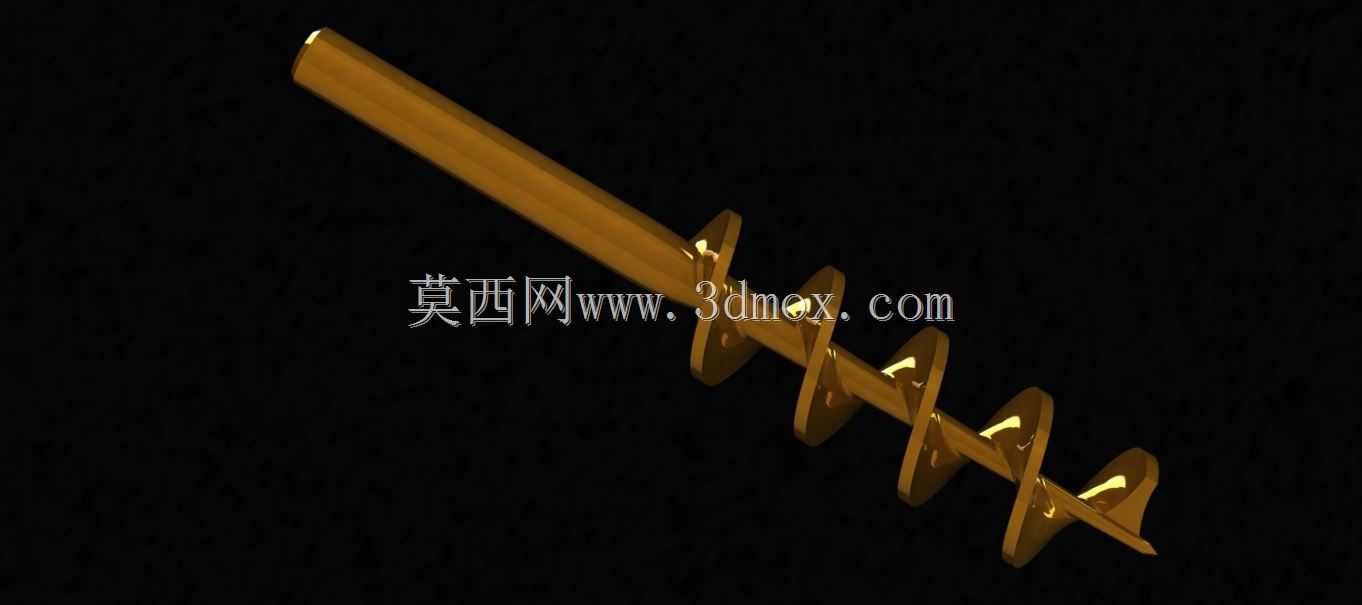

螺旋排屑式长杆钻孔刀具结构设计

　　这款螺旋结构钻具的设计，核心围绕深孔加工作业的排屑痛点展开，在木工开孔、土壤浅层取样、轻质建材钻孔等场景中，常规直槽钻头的排屑空间有限，连续钻进过程中切屑容易堆积在槽内，不仅会增大钻进阻力，还会刮伤已加工孔壁，严重时甚至会出现卡钻、钻杆扭断的问题。设计时优先采用连续螺旋叶片的结构形式，螺旋升角经过反复适配调整，能够在钻具旋转进给的过程中，顺着螺旋槽道将切屑持续向外输送，无需频繁提钻排屑，大幅提升连续作业的效率。钻杆尾部采用等直径光杆加防滑滚纹的设计，能够适配绝大多数手持钻、台钻的夹头装夹需求，装夹时滚纹结构可以增大夹爪与杆身的摩擦力，避免高扭矩输出时出现钻杆打滑空转的问题，装夹段的长度预留了足够的夹持余量，

　　即使是夹持行程较短的小型钻夹头，也能保证足够的装夹稳定性，不会出现钻进过程中钻具脱落的风险。钻尖部分采用定心尖点设计，尖点突出于主切削刃前端，接触工件表面时能够率先刺入定位，避免钻孔初始阶段的滑移偏斜，保证孔位的位置精度，主切削刃沿螺旋叶片前端分布，刃口角度经过优化，在切削轻质材料时能够保证刃口足够锋利，降低进给所需的轴向压力，减少作业人员的手持操作负荷。螺旋叶片的外径与钻杆直径保持固定的差值，形成均匀的排屑通道宽度，通道尺寸匹配对应加工场景下的切屑体积，比如针对木材加工场景，切屑多为卷状刨花，通道宽度能够保证刨花顺利通过不会卡滞；针对松散土层作业场景，螺旋叶片的推送力能够将土体持续向上输送，避免孔壁塌落影响钻进深度。

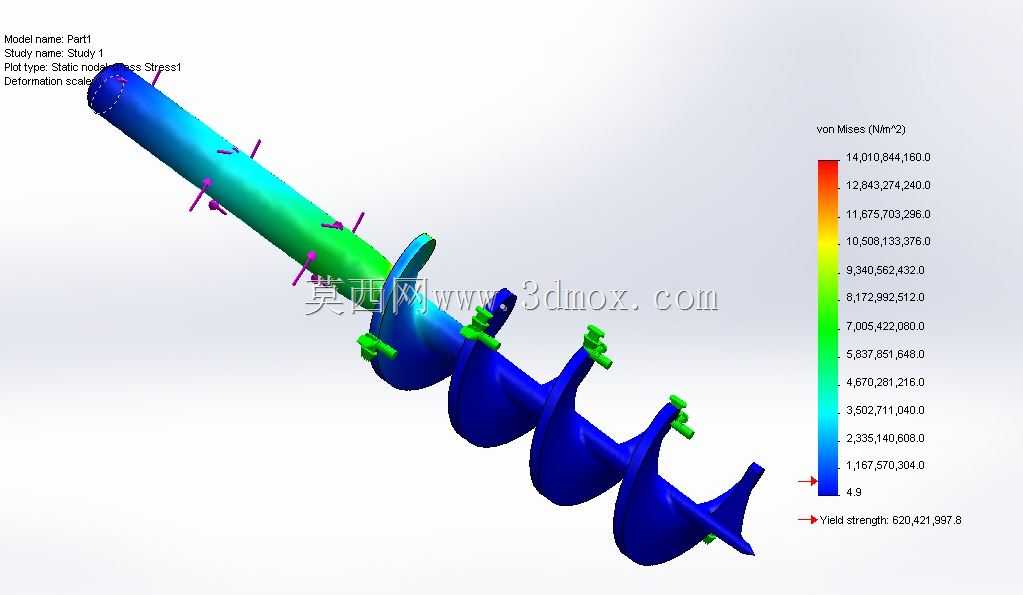

　　整体结构采用等强度设计思路，钻杆从尾部到钻尖的直径变化平缓，不存在应力集中的直角台阶，在承受钻进扭矩和轴向压力时，应力分布均匀，能够有效降低长期使用后的断裂风险。钻具的整体长径比经过合理控制，既保证了足够的钻孔深度能力，又避免杆身过长导致的刚性不足，减少钻进过程中的杆身抖动，保证孔的直线度。在实际使用过程中，这款钻具适配的转速区间较宽，低速大扭矩工况下可以应对硬度稍高的复合板材、压实土层作业，高速工况下可以应对软木、塑料等易热熔材料的钻孔，配合螺旋排屑结构能够快速带走切削产生的热量，降低刃口的工作温度，延长刃口的使用寿命。设计过程中还充分考虑了不同工况的适配性，螺旋叶片的厚度经过优化，既保证了足够的结构强度，

　　在遇到硬质夹杂时不会出现叶片变形，又不会因为叶片过厚导致切削阻力增大。钻尖的切削刃对称度严格控制，旋转时的动平衡表现良好，高转速作业时不会产生明显的振动，既能够提升钻孔的表面质量，也能降低钻夹头轴承的额外磨损。从安装边界来看，这款钻具的尾部装夹段为标准圆柱结构，不需要额外的转接辅具，直接装夹在常规三爪钻夹头上即可使用，夹头的夹持范围只要覆盖杆身直径就能完成装夹，不需要针对设备做特殊改造，适配性极强。在木工加工作业中，这类螺旋钻常用于深孔预埋件的钻孔作业，比如家具安装过程中预埋木榫、加长螺丝的深孔加工，排屑顺畅的特性能够保证孔内壁光滑，预埋件安装后不会因为孔内残留切屑出现装配不到位的问题；在园林作业、地质浅层取样场景中，这款钻具的螺旋结构能够有效松散土体，提钻时可以带出孔内的土样，完成浅层土壤的取样作业，不需要额外的取土工具；在轻质建材比如保温板、石膏板的钻孔作业中，锋利的刃口和顺畅的排屑能够避免板材背面出现崩边、破损的问题，保证钻孔的成型质量。
