双活塞浮动式盘式制动卡钳结构设计

　　在乘用车、轻型商用车的行车制动系统中，盘式制动卡钳是承担制动力输出的核心执行部件，双活塞浮动式结构的卡钳，相比单活塞结构，能够在同等制动液压力下输出更大的夹紧力，同时让制动片与制动盘的接触压力分布更均匀，减少偏磨、制动抖动等常见故障，目前在10-20万级家用乘用车、轻型载货汽车的前轮制动系统中应用占比超过六成。这类卡钳的安装边界通常匹配直径280mm-320mm的通风制动盘，卡钳本体的跨距（即卡钳两爪内侧的间距）一般比制动盘厚度大4-6mm，预留制动片磨损后的浮动余量，安装孔位通常采用两个M12或M14的螺栓固定在转向节的安装凸台上，安装面的平面度要求控制在0.05mm以内，避免装配后卡钳出现偏斜，导致制动拖滞、片盘异常磨损。

　　从功能特性来看，双活塞浮动卡钳的核心逻辑是利用卡钳本体的浮动特性，仅在制动盘的一侧设置液压活塞，另一侧的制动片固定在卡钳的爪部结构上，制动时液压油推动内侧活塞压向制动盘内侧，反作用力带动卡钳本体沿导向销轴向滑动，让外侧制动片同步压向制动盘外侧，实现两侧夹紧。双活塞的设计将原本单活塞的集中载荷分散为两个作用点，两个活塞的直径通常一致，多为42mm-48mm区间，中心距根据制动片的摩擦面宽度匹配，一般在80mm-100mm之间，这样的布局能让制动片的摩擦面受力更均匀，避免单活塞结构下制动片两端压力差过大导致的偏磨，同时在连续制动工况下，双活塞的散热条件更好，制动液的热衰退风险更低。

　　设计这类卡钳时，首先要确定目标车型的轴荷参数、最高车速、轮胎滚动半径，以此计算所需的最大制动力矩，再倒推卡钳所需的活塞总面积、制动液工作压力、制动片有效摩擦半径。卡钳本体通常采用球墨铸铁或铝合金铸造，球墨铸铁材质的卡钳刚度更好，成本更低，多用于载货车辆或入门级乘用车，铝合金材质的卡钳重量更轻，能降低簧下质量，提升悬架响应性能，多用于中高端乘用车。导向销的设计是浮动结构的核心，导向销与卡钳支架的衬套配合间隙通常控制在0.02mm-0.04mm之间，既要保证卡钳滑动顺畅无卡滞，又要避免间隙过大导致制动时出现异响、踏板虚位过大。活塞与缸筒之间的密封采用矩形橡胶密封圈，这个密封圈除了密封制动液之外，还承担活塞回位的功能，制动解除时密封圈的弹性变形恢复量会带动活塞回位0.1mm-0.2mm，让制动片与制动盘之间保持合理的间隙，避免行驶中出现拖滞。

　　实际装车应用中，这类卡钳需要匹配对应的制动片磨损报警结构，部分车型会在内侧制动片上设置磨损传感器，当摩擦片磨损到极限厚度时，传感器接通报警电路，提醒驾驶员更换制动片。卡钳的放气螺钉设置在缸体的最高位置，装配或更换制动液时，需要通过放气螺钉排出缸内的空气，避免空气可压缩性导致制动踏板发软、制动力不足。另外，卡钳的防尘罩设计也很关键，活塞外侧的橡胶防尘罩要完全覆盖活塞与缸筒的配合间隙，阻挡路面的泥沙、水渍进入缸筒内部，避免活塞锈蚀、密封圈磨损导致的制动液泄漏。

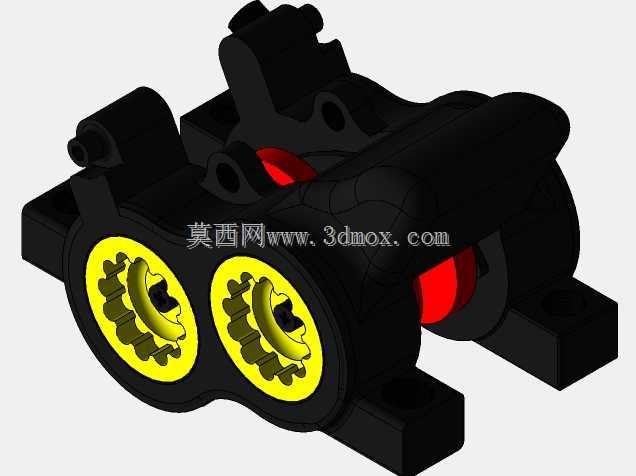

　　从结构建模的角度来看，这类卡钳的三维建模需要重点关注几个配合面的尺寸精度：一是卡钳支架与转向节的安装面，二是导向销与支架衬套的配合面，三是活塞与缸筒的配合面，四是制动片与卡钳爪部的限位滑槽。建模时需要预留制动片的磨损行程，通常制动片的摩擦材料厚度为12mm-15mm，磨损极限为2mm-3mm，卡钳的浮动行程需要覆盖这个磨损量，同时还要考虑制动盘的端面跳动量、热膨胀量，避免制动盘受热膨胀后出现卡滞。另外，卡钳本体的油路设计要避免出现直角转折，减少制动液流动的阻力，同时保证油路内的空气能够顺利通过放气螺钉排出，避免残留气穴。

　　在制动性能匹配上，双活塞结构的卡钳制动效能稳定性更好，在频繁制动的山路工况、城市拥堵路况下，制动力的衰减幅度比单活塞卡钳低15%左右，同时制动片的使用寿命能提升20%以上，因为均匀的压力分布让摩擦材料的磨损更一致，不会出现局部过早磨损到极限的情况。安装时需要注意导向销的润滑，要使用指定的硅基润滑脂，不能使用普通的黄油，避免润滑脂腐蚀橡胶衬套和防尘罩，导致卡钳浮动卡滞。日常使用中，这类卡钳的常见故障点包括导向销锈蚀卡滞、活塞密封圈老化泄漏、防尘罩破损进沙，建模时可以针对这些易损部位的结构做优化，比如在导向销衬套外侧增加防尘密封圈，在活塞防尘罩的卡槽处增加过盈量，提升密封可靠性。
