三轮混动赛车全循环防滚保护架结构

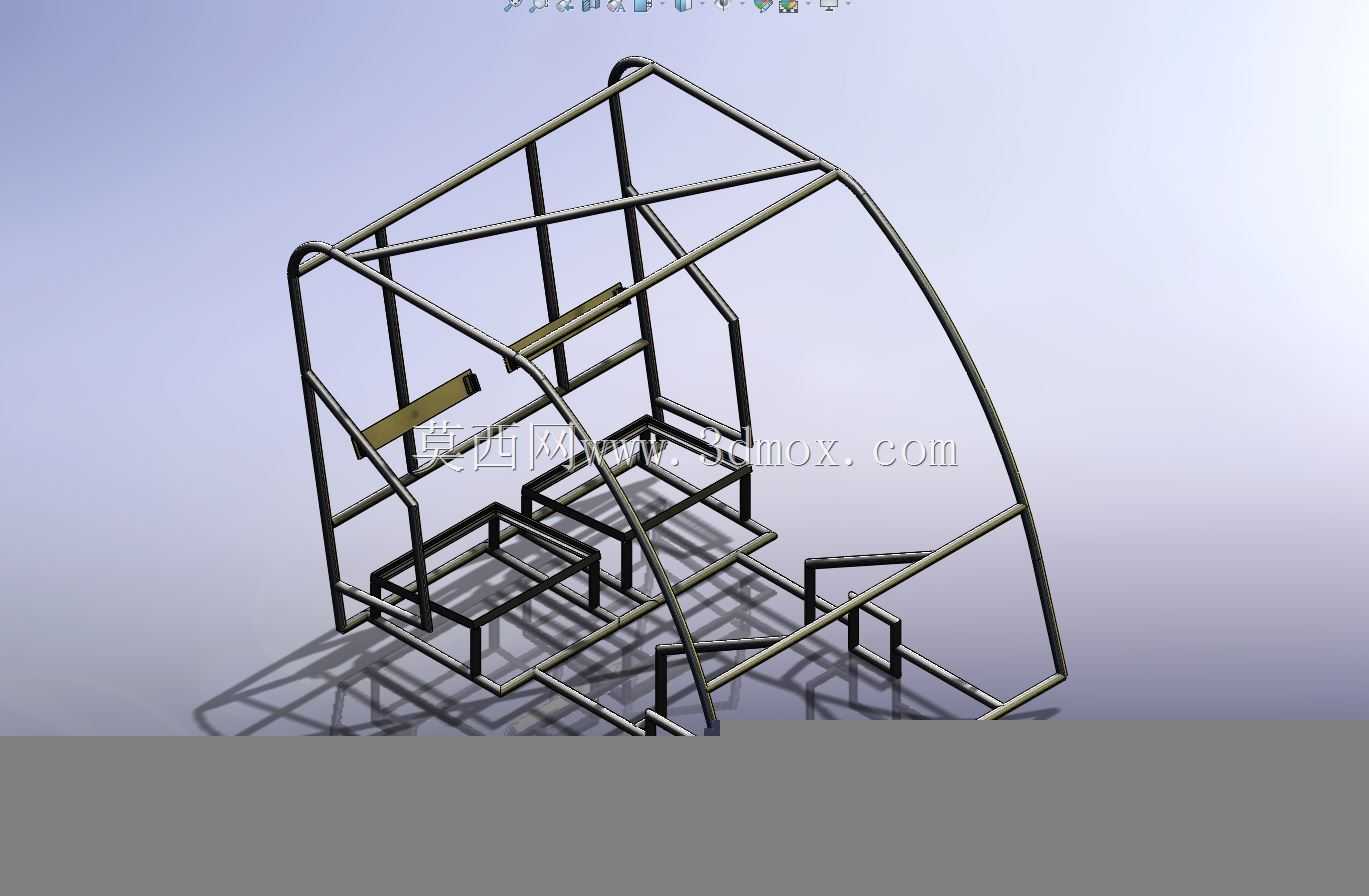

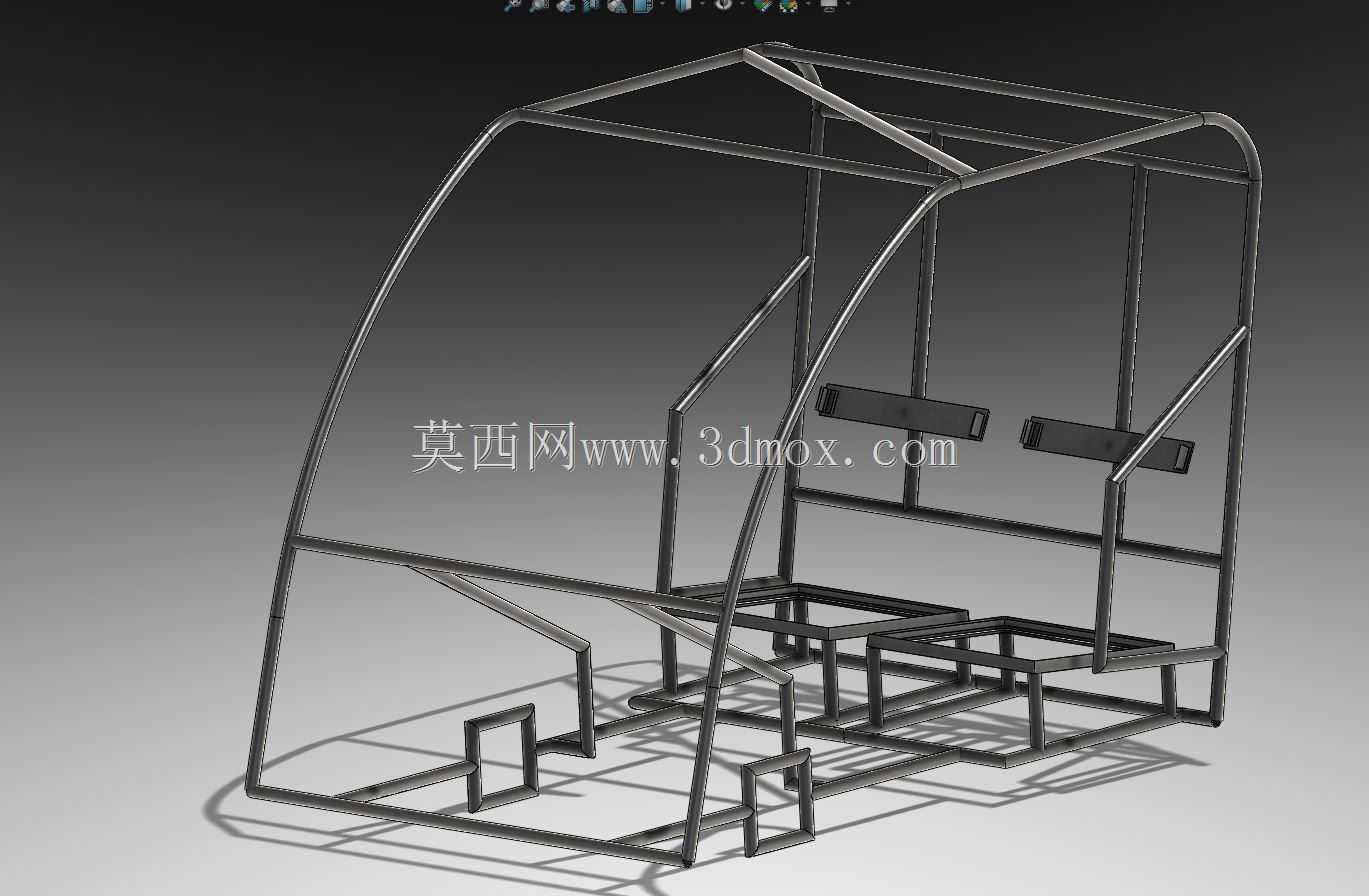

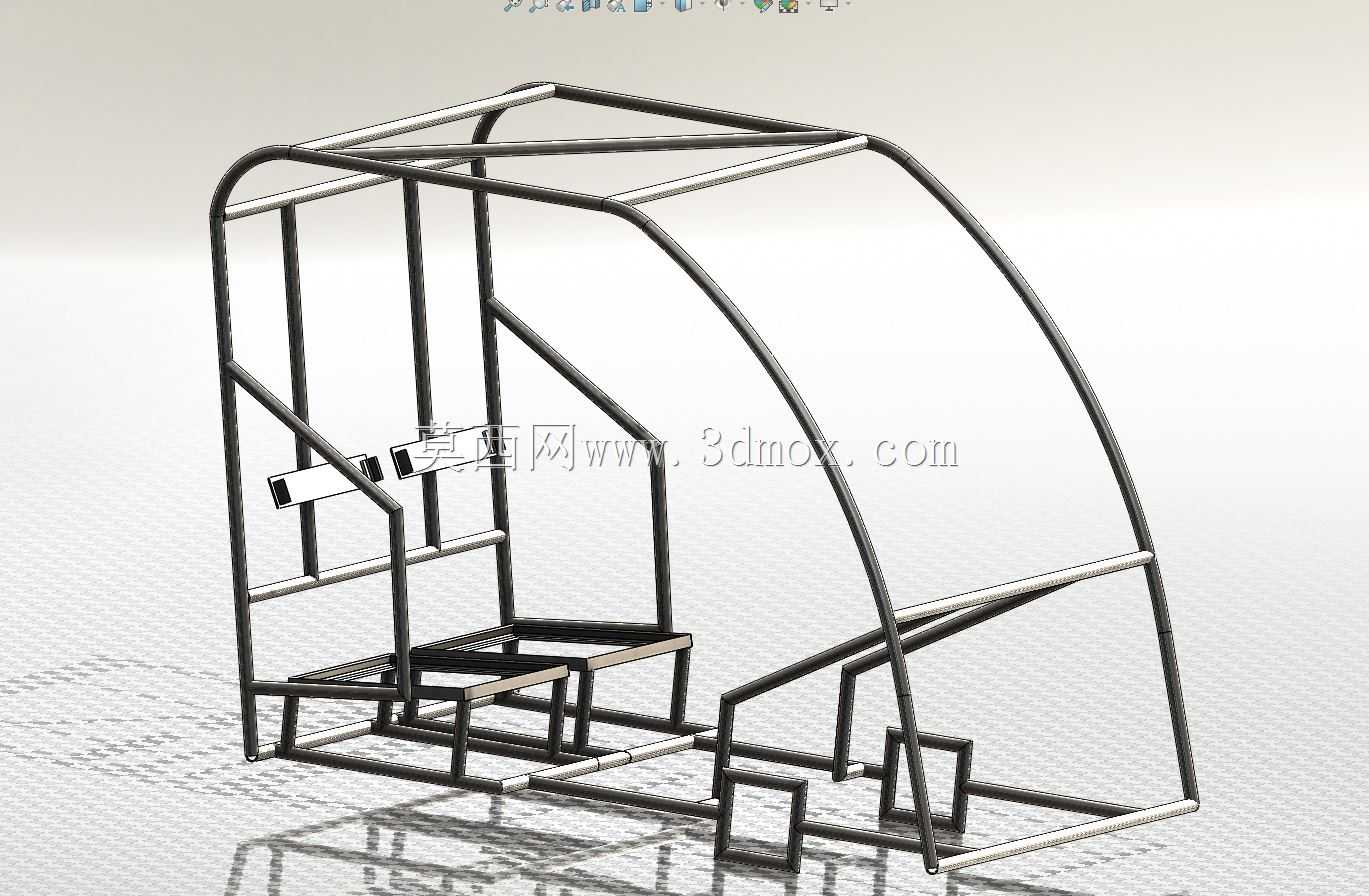

　　这款管架式防护结构，是面向三轮混动竞赛车辆开发的核心乘员安全承载部件，主要应用于院校工程类竞赛的小型三轮赛车开发场景，核心作用是在车辆发生翻滚、侧向碰撞、正面撞击等极端工况下，为舱内乘员构建完整的生存空间，避免车体变形侵入乘员活动区域造成伤害。从结构设计逻辑来看，整个架体采用闭环连续传力路径设计，所有管材的连接节点都遵循力流连续传递原则，没有出现突兀的截面突变或者传力中断的断点，能够在碰撞发生时将冲击载荷快速分散到整个架体的各个管段上，避免局部应力集中导致的结构瞬时失效。主环结构采用大曲率弯管成型，顺着乘员头部、肩部的外轮廓做弧形延伸，既保证了乘员佩戴头盔后的头部安全间隙，也通过弧形结构提升了管架的抗弯折能力——相比直角拼接的管架，

　　弧形弯管在承受顶部冲击时能够通过微小的弹性形变吸收部分冲击能量，不会出现直角处应力集中直接断裂的问题。前部的风挡区域框架采用倾斜布置的主管，从主环顶部向前下方延伸至前部底板安装位，形成三角形稳定支撑结构，这部分结构除了承担前部碰撞的载荷传递之外，也为前挡风、前部覆盖件提供了安装基准，管段上预留的安装平面可以直接固定覆盖件支架，不需要额外在主承力管上焊接多余的支架，减少了焊接热影响区对主结构强度的削弱。侧面的防护结构采用多根纵向、横向管材交叉布置，在乘员躯干侧面形成网格状防护，横向管的高度刚好对应乘员的肩部、肘部、髋部位置，在侧向撞击时能够直接将外力传递到主环和底部车架，避免侧面结构向内变形挤压乘员。

　　底部的安装框架采用矩形管拼接成平面网格结构，和上部的防滚环、侧围结构通过全周焊接连接，形成完整的笼式结构，底部框架的尺寸完全匹配三轮混动车辆的底板安装边界，前后的安装支脚位置对应原车的车架安装点，不需要对原有底盘结构做大规模修改就可以完成装配，安装支脚上预留的通孔可以通过螺栓和底盘大梁实现刚性连接，保证整个防滚架和底盘成为一个受力整体，不会在碰撞时出现连接点脱落的问题。设计过程中充分考虑了竞赛场景下的实际使用需求，架体内部预留了足够的操作空间，乘员佩戴全套安全装备坐入后，头部距离顶部管段的安全间隙满足竞赛规则要求，肩部、肘部和侧围管段之间留有足够的活动余量，不会在转向、操控车辆时出现肢体和架体干涉的问题。

　　同时架体上预留了安全带安装的加强点，四点式安全带的肩带、腰带固定点都做了局部加强，焊接了加厚的安装垫片，避免安全带拉力过大时将管段拉变形。针对混动车辆的布置特点，架体的后部、侧部都预留了电池组、控制器、动力线路的布置空间，不会因为防滚架的安装挤占动力系统的安装位置，管段的布置避开了动力系统的维护操作空间，后续检修电池、控制器时不需要拆卸防滚架主体结构。从结构强度匹配的角度，所有管材的壁厚选择都经过载荷核算，不同位置的管段根据受力大小匹配对应的管径和壁厚，主承力环采用管径更大、壁厚更厚的管材，次要的辅助支撑管采用稍小规格的管材，在保证整体结构强度满足碰撞防护要求的前提下，尽可能控制架体的整体重量，避免过多增加车辆的整备质量，影响车辆的动力表现和续航能力。焊接节点处都做了圆滑过渡处理，没有出现焊接咬边、虚焊的缺陷设计，所有外露的管端都做了封堵处理，避免管内进入积水、杂物造成管材内部锈蚀，影响结构的长期使用寿命。整个架体的外形轮廓完全贴合三轮蝌蚪布局车辆的外形走向，前部收窄、后部稍宽的结构既匹配了前轮转向的运动边界，不会在前轮大角度转向时和轮胎发生干涉，也符合空气动力学的基本要求，减少了架体带来的额外风阻。
