车间等离子切割工位烟尘抽吸系统结构设计

　　这套烟尘抽吸系统是针对金属加工车间等离子切割工位的作业特性开发的配套环保治理装置，核心作用是在切割作业过程中第一时间捕集高温等离子弧灼烧金属产生的含金属氧化物粉尘、有害烟气，避免烟尘在车间内无组织扩散，既保障作业区域的能见度，也降低一线操作工人的职业健康暴露风险，同时减少烟尘沉降对车间内精密加工设备、电气元件的积灰损害。

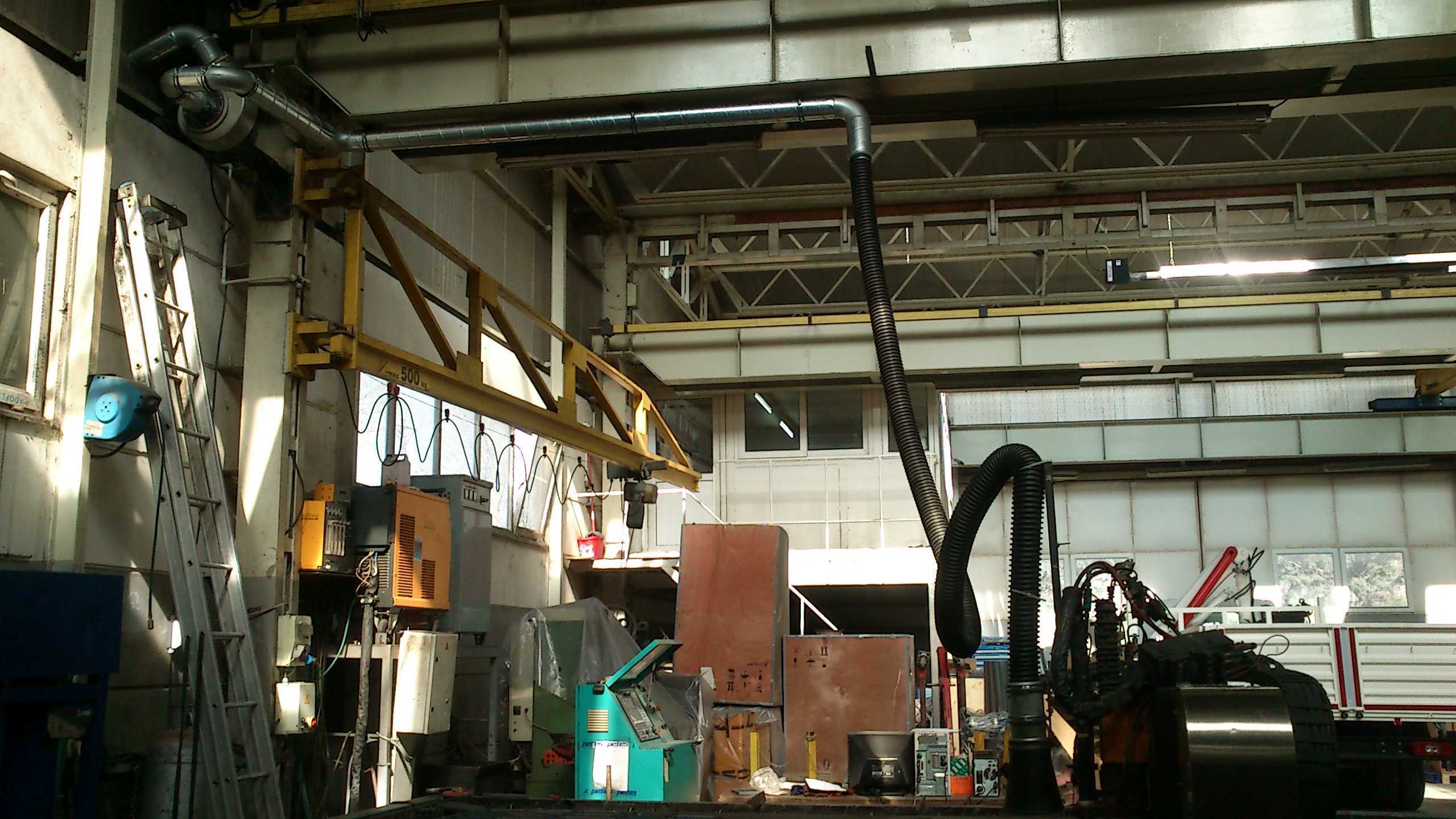

　　从现场安装布局来看，系统采用壁挂式悬臂承载结构，主固定支座安装在车间厂房的承重钢立柱上，避开地面作业通道与物料堆放区域，不占用切割工位的地面操作空间，适配现有车间的布局改造需求，无需对原有工位的地面基础做额外施工。悬臂段采用型钢焊接的桁架结构，整体水平延伸长度覆盖单台等离子切割机的全幅作业范围，悬臂可绕主支座做水平方向的回转调整，配合末端的柔性耐高温抽吸软管，能够跟随切割枪头的作业位置灵活调整吸口方位，不管是切割大幅面钢板还是异形工件，都能将吸口维持在烟尘产生点的上方有效捕集范围内，避免烟尘逃逸。

　　管路设计上，固定段采用镀锌无缝钢管沿立柱、厂房屋架下弦排布，尽可能减少管路弯折带来的风阻损失，管路接口处采用法兰加密封垫的连接方式，保证整套管路的气密性，避免抽吸过程中出现漏风导致的捕集效率下降。柔性软管段选用内嵌钢丝骨架的耐高温耐磨材质，能够耐受切割作业飞溅的高温熔渣灼烧，同时具备足够的弯曲自由度，反复拖拽调整位置也不会出现折扁堵死的情况，软管与悬臂末端的连接采用快拆卡箍结构，后期维护更换时无需动用复杂工具，可快速完成拆装。

　　设计过程中重点考量了工位作业的实际边界：吸口距离切割作业点的垂直高度控制在合理区间，既保证足够的抽吸风速覆盖烟尘上升区域，又不会因为距离过近干扰等离子弧的保护气层，影响切割断面质量。悬臂的回转阻尼经过匹配调校，调整位置时可以轻松推动，调整到位后不会因为管路自重出现滑移下坠，保证吸口位置的稳定性。系统的风量匹配结合等离子切割机的额定切割电流、常规切割板材厚度做了对应适配，针对不同厚度碳钢、不锈钢切割时的烟尘产生量差异，预留了风量调节的冗余空间，避免小风量时捕集不足、大风量时造成不必要的能耗浪费。

　　在安装适配性上，整套系统的固定支座预留了多组安装孔位，可适配不同规格的厂房H型钢立柱、混凝土立柱安装，无需额外定制复杂的安装转接件。管路排布时充分避让车间内已有的动力桥架、压缩空气管路、起重设备的运行路径，不会和车间内现有生产设施产生干涉。针对切割烟尘中含有的火花颗粒，在管路前端的吸口位置设置了阻火网结构，避免带火星的颗粒被吸入管路后端引发安全隐患，阻火网采用抽拉式安装结构，日常清理积尘时可直接抽出清理，不需要拆解整个管路。

　　从实际使用的角度出发，这套结构的设计没有采用复杂的多关节机械臂结构，而是用成熟的悬臂加柔性软管的组合，在满足工位烟尘捕集覆盖范围的前提下，尽可能降低结构复杂度，减少后期运行过程中的故障点，日常维护仅需要定期清理阻火网、检查软管磨损情况、紧固管路连接螺栓即可，不需要复杂的专业维保流程，非常适合中小型金属加工车间的现有切割工位改造使用，也可配套新安装的等离子切割设备同步部署，在不影响原有切割作业效率的前提下，完成作业区域的烟尘治理，满足车间环保排放与职业健康防护的相关要求。
