皮带卷绕作业专用机架式卷绕设备结构

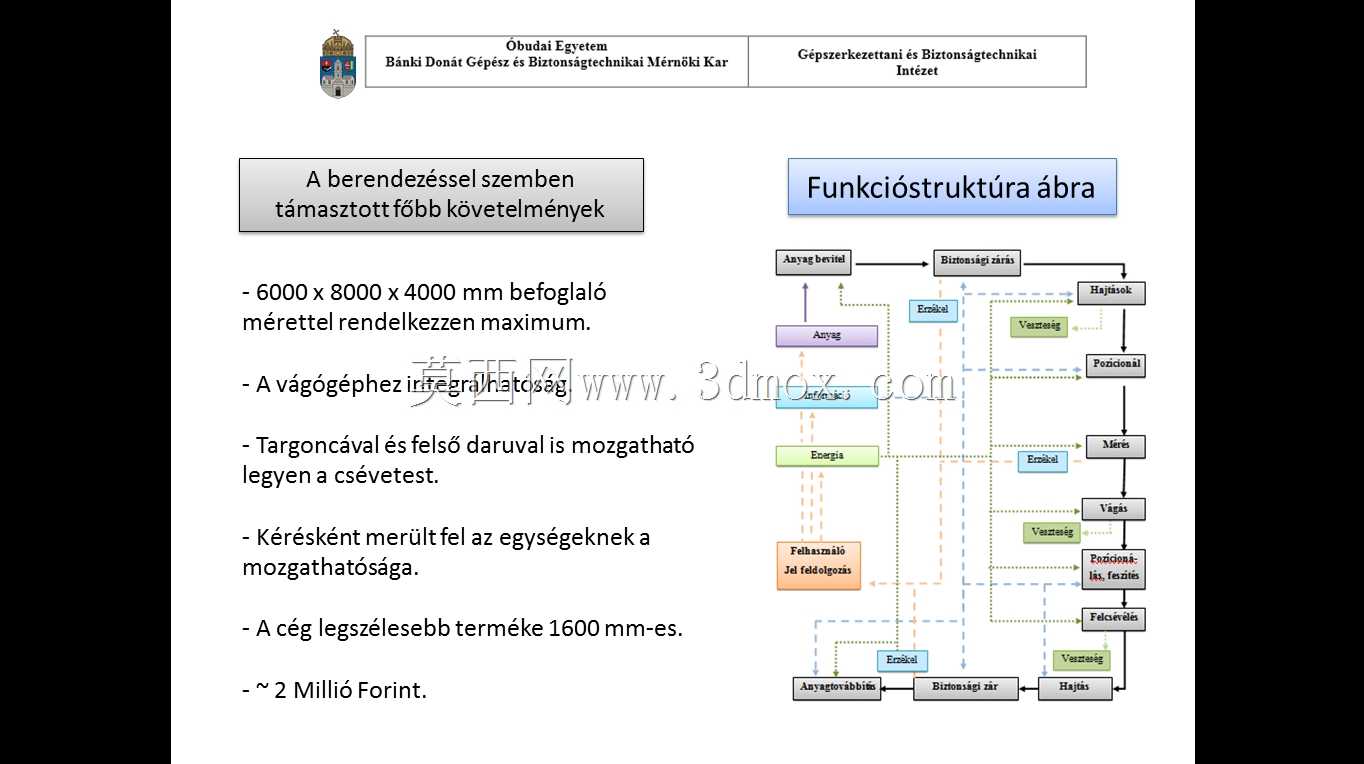

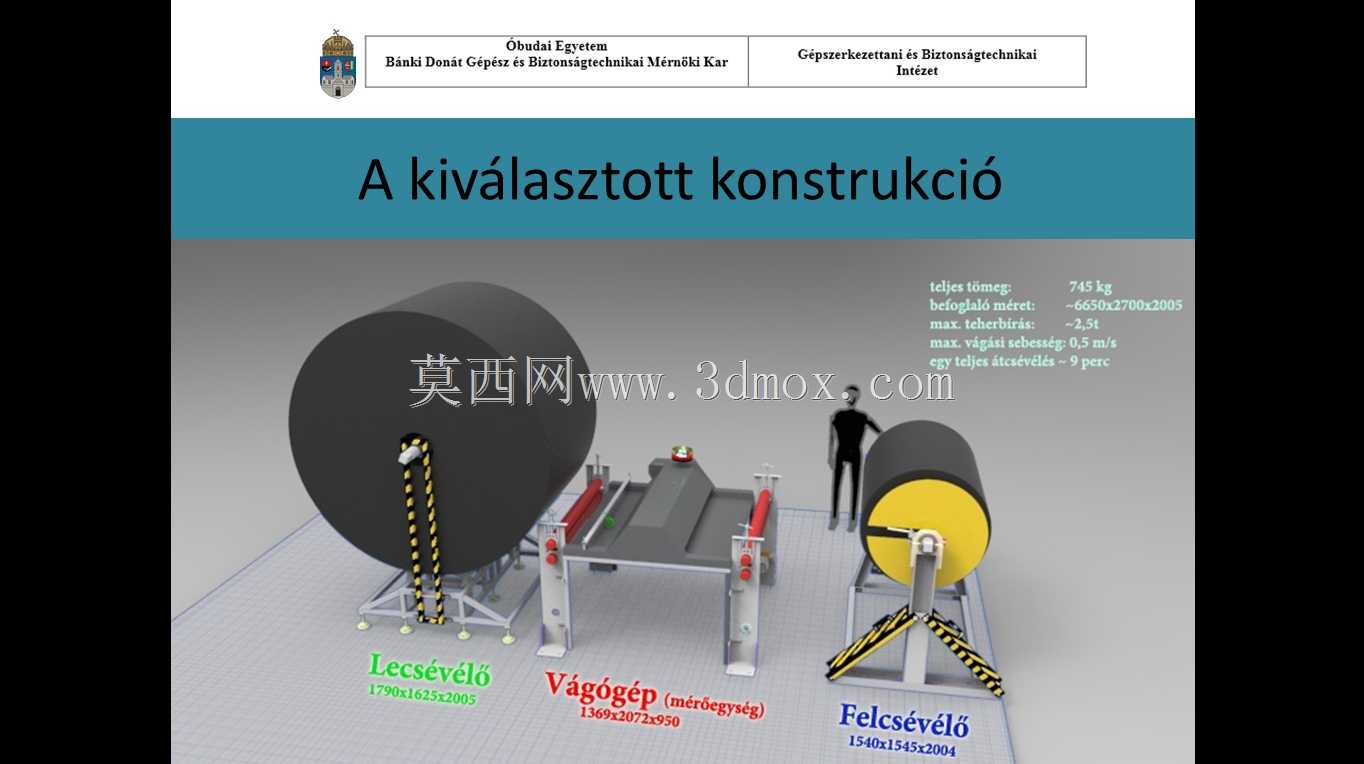

　　在皮带加工、传动带生产以及带类物料仓储转运的车间场景里，带料的收卷规整一直是影响后续工序流转效率的关键环节，零散摊放的皮带不仅占用大量作业场地，转运过程中还容易出现表面刮擦、带体弯折变形的问题，直接影响带类产品的出厂品质与后续安装使用精度。这款卷绕设备的结构设计，正是针对窄幅工业皮带、轻型传动带的收卷作业需求开发，整体采用卧式机架布局，没有冗余的外罩结构，所有功能部件直接外露安装，既方便日常作业时的带料穿引操作，也能在设备出现卡滞、带体偏移时快速完成故障排查与调整，适配小批量多规格的皮带生产加工场景，也可用于维修车间内旧皮带拆卸后的规整收纳作业。

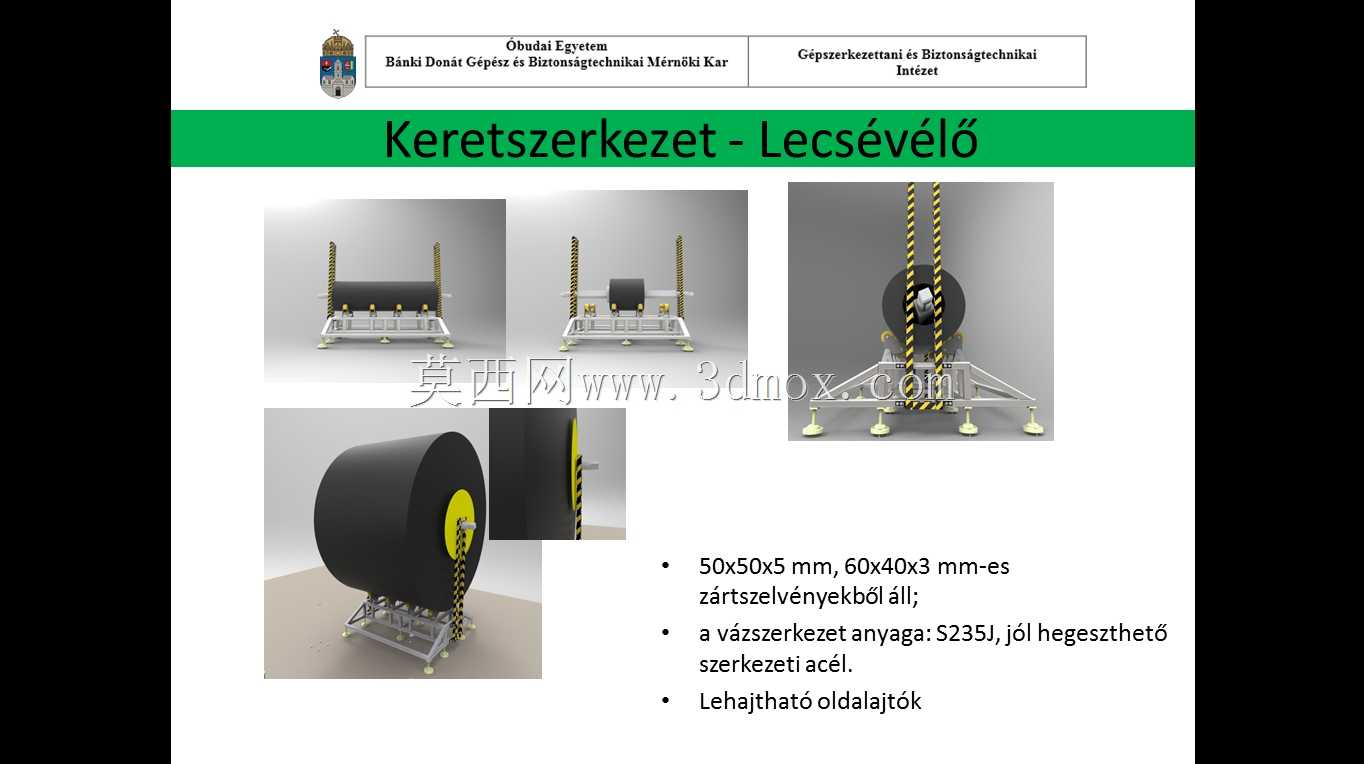

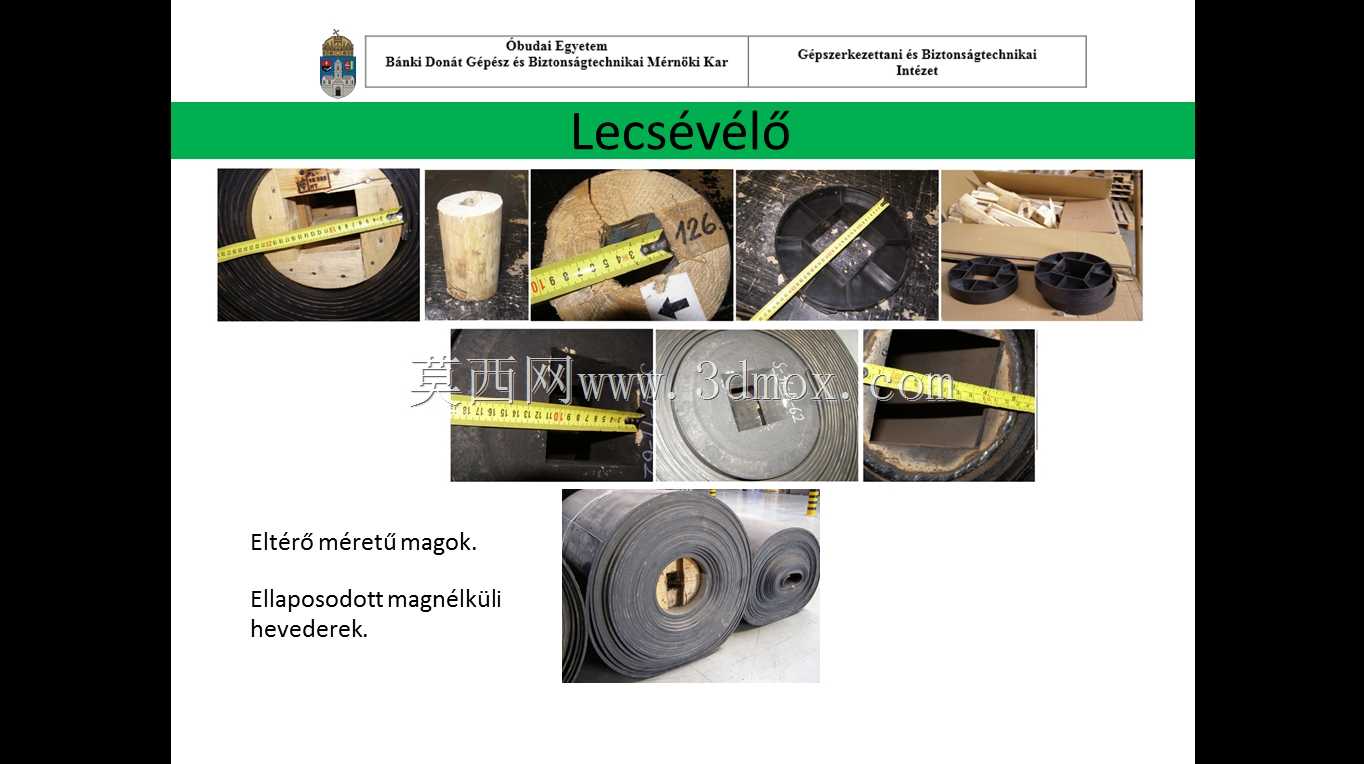

　　从功能实现逻辑来看，设备核心的卷绕执行端采用单侧驱动的悬臂式安装结构，驱动端设置带防滑卡位的装夹头，可直接卡入皮带卷芯的定位槽内，避免卷绕过程中卷芯与驱动轴出现相对打滑；另一侧配套可微调间距的顶紧机构，能根据不同宽度规格的皮带卷芯调整支撑跨度，适配100mm至300mm宽度范围内的带料卷绕作业，顶紧端采用带深沟球轴承的回转支撑结构，卷绕过程中转动阻力小，不会出现带体拉伸变形的问题。机架主体采用一体式槽钢焊接框架，底部设置四个带安装孔的固定支脚，可直接通过膨胀螺栓固定在混凝土地面或者钢制工作平台上，安装时需保证机架上平面的水平度误差不超过0.2mm/m，避免卷绕过程中带体出现轴向偏移、卷边不齐的问题。

　　设计过程中优先考虑了作业操作的便捷性，卷绕作业的操作高度设置在距离安装基准面850mm的位置，刚好匹配成年作业人员站立操作的舒适高度，穿引带料时无需过度弯腰或者抬手，可有效降低长时间重复作业的疲劳感。驱动端的动力输入接口预留了标准联轴器安装位，既可以配套减速电机实现电动自动卷绕，也可以加装手摇轮实现手动微调卷绕，适配没有供电条件的野外维修作业场景，或者小批量试生产时的低速精准卷绕需求。机架的两个支撑立板之间预留了足够的操作空间，卷绕过程中作业人员可随时观察带体的对齐情况，出现偏移时可直接手动调整带体位置，无需停机拆卸防护部件，作业灵活性更强。

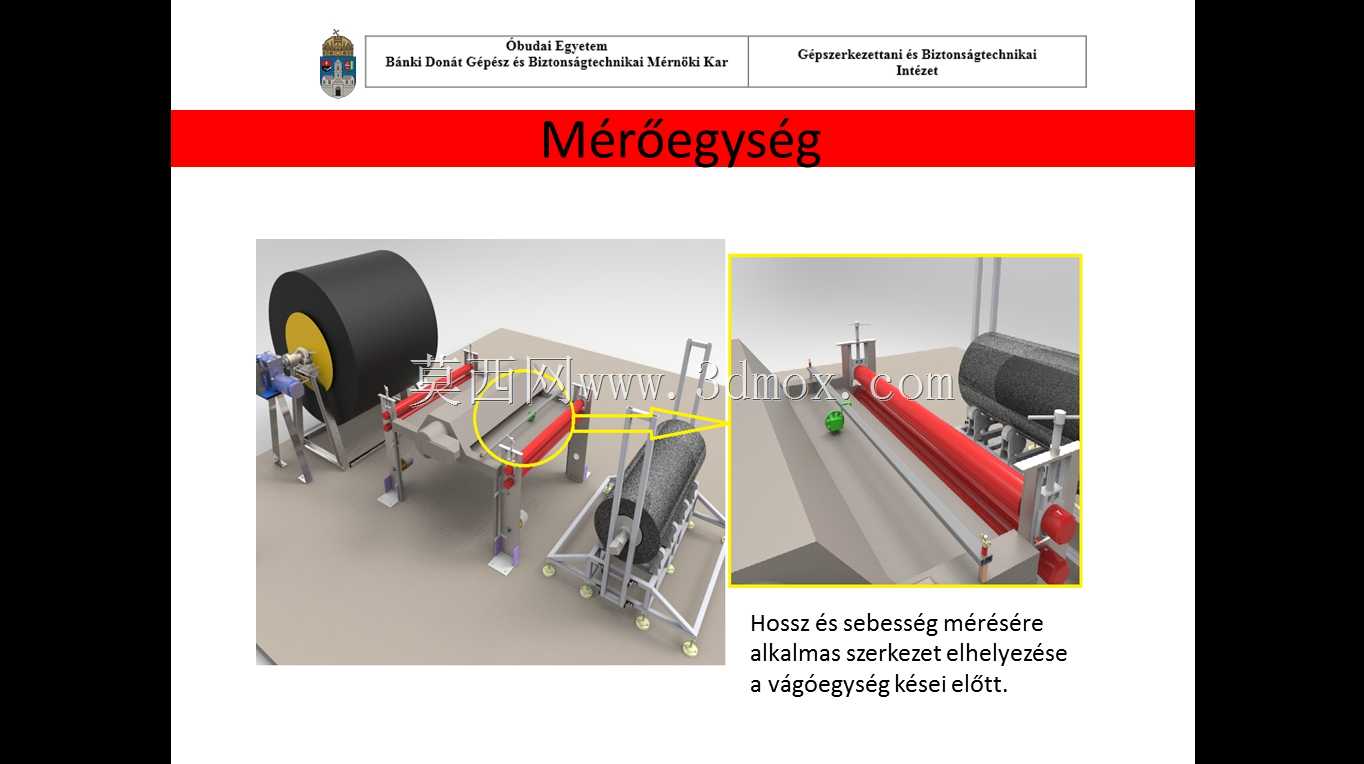

　　从安装边界尺寸来看，设备整体长度方向的最大尺寸为420mm，宽度方向（含两端驱动与顶紧结构的外伸量）最大尺寸为280mm，机架主体高度为180mm，加上卷绕辊的最大回转半径后，设备整体最高点距离安装基准面的高度为260mm，安装时需在设备的出料侧预留至少500mm的操作空间，方便成品卷的拆卸与新卷芯的安装；驱动端的动力输入轴中心高度与机架上平面的垂直距离为120mm，配套外接动力时需保证动力输出轴与设备输入轴的同轴度误差不超过0.1mm，避免出现轴系偏载导致的轴承过早磨损问题。设备的卷绕辊采用表面发黑处理的45号钢加工，辊面粗糙度控制在Ra1.6以内，不会刮伤皮带的表面橡胶层或者织物增强层，卷绕最大直径可达200mm，单卷最大承重不超过15kg，完全覆盖常规工业传动带、轻型输送皮带的收卷规格需求。

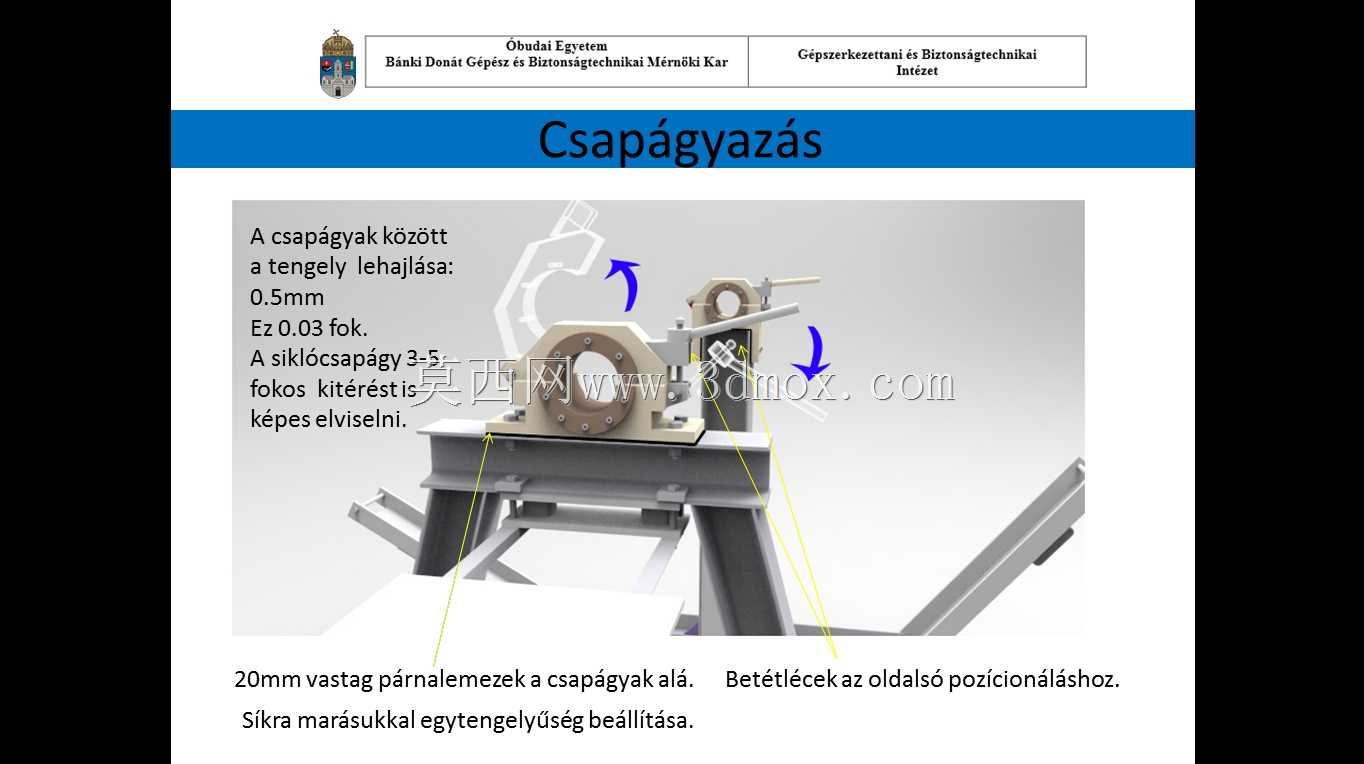

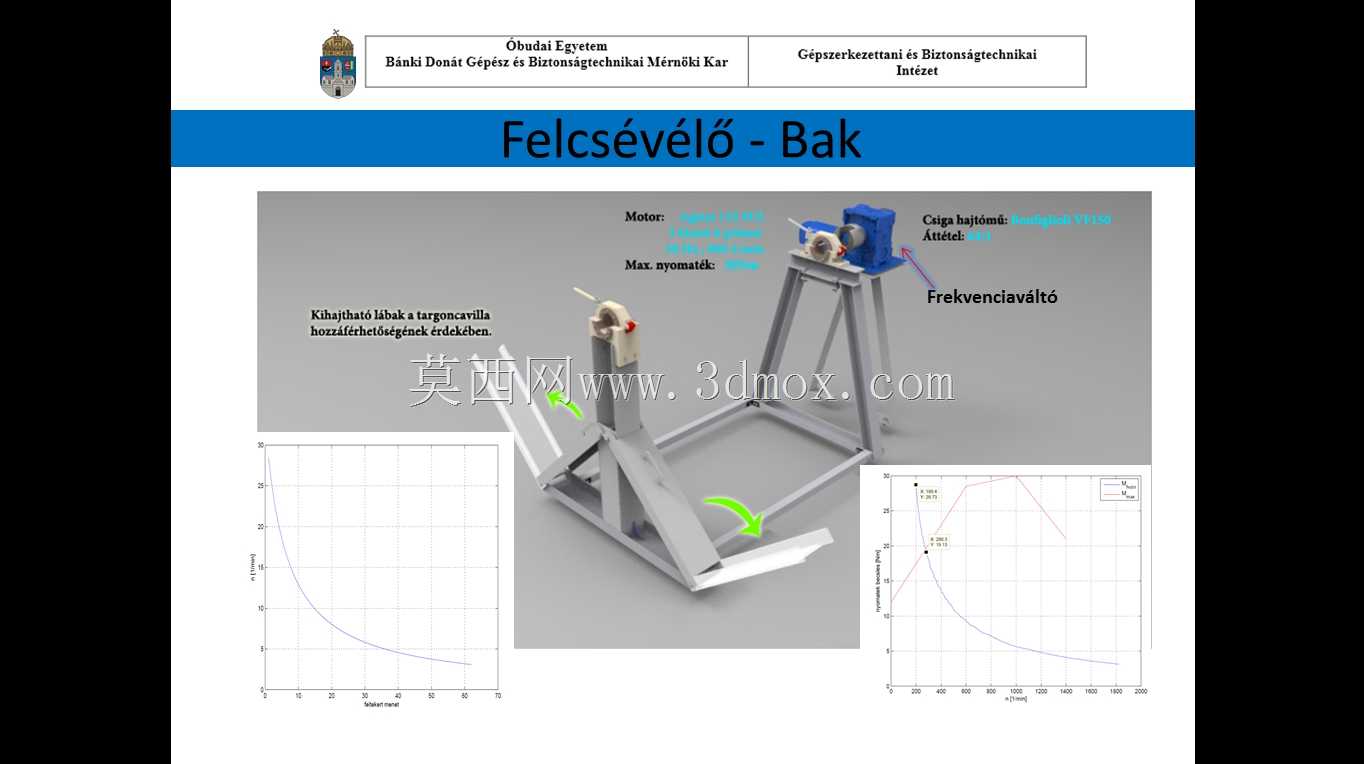

　　在结构细节处理上，两个支撑立板与底部框架的连接位置采用焊接后整体铣平的加工工艺，保证两个立板的平行度误差不超过0.05mm，避免卷绕轴出现倾斜导致带体卷绕不齐；顶紧机构的调节螺杆采用T型螺纹结构，锁紧后不会因为卷绕过程中的振动出现松脱，顶紧头的前端设置聚氨酯缓冲垫，顶紧卷芯时不会压坏纸质或者塑料材质的卷芯端面。机架的所有焊接位置都做了焊渣清理与倒角处理，没有尖锐的毛刺棱角，避免作业过程中刮伤操作人员或者皮带表面。整个结构没有复杂的异形曲面或者特殊加工件，所有零部件都可以采用常规的机加工工艺制作，加工成本低，后期维护更换配件也十分方便，适合小型加工车间自行制作或者配套现有皮带生产线做辅助收卷使用。
