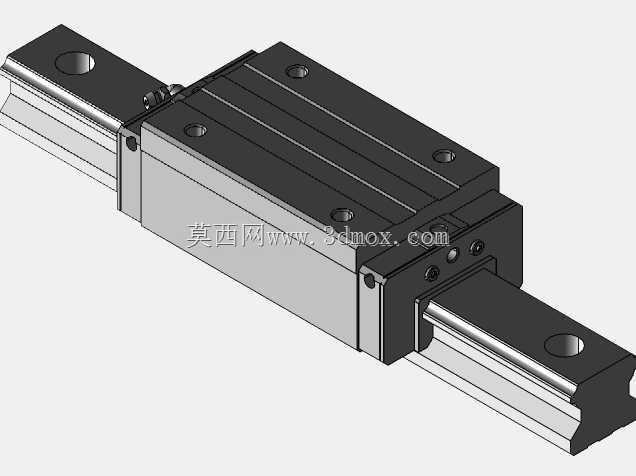

高负载滚珠式直线导轨滑块组件

项目分类:导轨 发布时间:2021-12-04 ID:426160
  • 高负载滚珠式直线导轨滑块组件
  • 高负载滚珠式直线导轨滑块组件
  • 高负载滚珠式直线导轨滑块组件
  • 高负载滚珠式直线导轨滑块组件

  作为线性传动系统里的核心导向承载部件,这款滚珠直线导轨组件的设计完全围绕高刚性、低摩擦、长寿命的工程需求展开,区别于传统滑动导轨的面接触摩擦形式,其通过滑块内部循环的滚珠与导轨滚道形成点接触滚动摩擦,摩擦系数仅为滑动导轨的五十分之一,能在高速往复运动工况下保持极低的驱动功率损耗,即便在微米级进给的精密传动场景下,也能有效消除低速爬行问题,保证运动的平顺性与定位精度。

  从实际应用场景来看,这类导轨组件的适配范围覆盖了绝大多数需要直线往复运动的工业设备:在数控加工中心里,它承担着XYZ三个进给轴的导向与承载任务,要承受切削过程中产生的径向、反径向以及侧向切削载荷,对滚道的接触刚度要求极高;在自动化生产线的移栽模组、桁架机械手的行走轴上,它需要配合伺服电机完成高频次的往复启停,对保持架的稳定性、滚珠循环的流畅性有严苛要求;在轨道交通相关的地面检测设备、运维工装平台上,它还要适应多粉尘、温差变化大的户外工况,配套的密封端盖、防尘刮片能有效阻挡外界杂质进入滑块内部滚道,避免异物造成滚道点蚀、滚珠卡滞的故障。

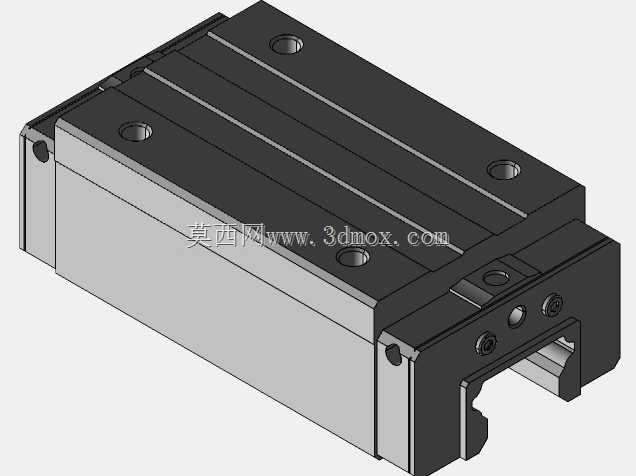

  设计过程中首先要明确安装边界与尺寸链约束:导轨的基准安装面需要设计足够的平面度公差,通常安装基面的平面度要求控制在每米0.02mm以内,导轨侧基准面的直线度公差要匹配设备整体的运动精度要求,滑块上的安装孔位采用标准孔距设计,能直接适配市面上主流的工作台连接尺寸,不需要额外做转接板设计,降低整机的装配复杂度。滑块的整体外形采用方正的高刚性结构设计,上下两排滚道采用哥特式圆弧槽型,接触角设置为45度,四个方向的额定载荷基本一致,既能承受垂直方向的重载,也能承受侧向的倾覆力矩,在单根导轨搭配两个滑块使用的常见布局下,能抵消大部分安装过程中产生的平行度误差,降低对安装基面的加工精度要求。

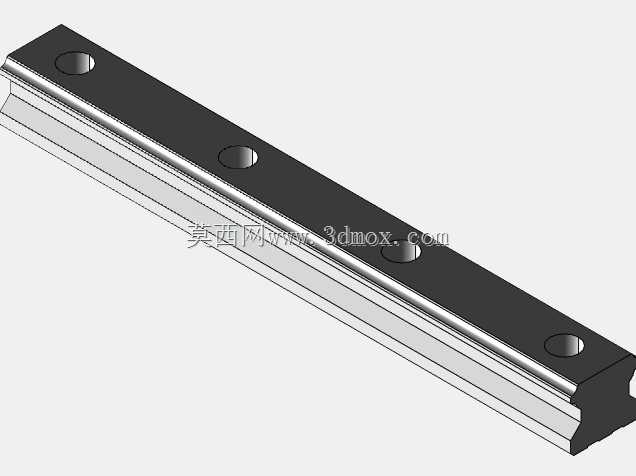

  内部结构设计上,滚珠的循环回路采用端盖式回流结构,回流槽的曲率经过反复优化,能让滚珠在进出承载区时保持平滑过渡,避免滚珠之间的碰撞产生的振动与噪音,滑块两端的密封件采用双唇口设计,内层密封紧贴导轨滚道表面,阻挡润滑脂泄漏,外层刮片能刮除导轨表面附着的切屑、粉尘等大颗粒杂质,针对需要长期免维护的工况,还可以在滑块端盖位置加装自润滑储油块,能持续为滚道提供微量润滑,延长维护周期。导轨本身的材质采用高碳铬轴承钢,经过整体淬火处理,滚道表面硬度达到HRC58-62,保证长期承载下的滚道耐磨性,导轨的安装孔采用沉孔设计,装配时内六角螺栓拧紧后不会高出导轨上表面,避免滑块运动过程中产生干涉。

  在选型匹配阶段,需要根据实际工况的额定动载荷、静载荷计算预期寿命,同时要考虑设备运行过程中的冲击载荷系数,通常在有断续切削、高频启停的工况下,载荷系数要取1.5到3之间,避免额定载荷选型不足造成的早期疲劳失效。安装过程中需要先固定导轨的侧基准侧,使用扭矩扳手按照从中间向两端的顺序逐步拧紧安装螺栓,保证导轨与安装基面完全贴合,之后再调整从动侧导轨的平行度,通过百分表打表测量滑块全程运动的平行度误差,控制在允许公差范围内后再完全拧紧螺栓,最后在滑块内部注入适量的锂基润滑脂,全程手动推动滑块往复运动数次,让润滑脂均匀分布在滚道表面,确认运动无卡滞、无异常异响后再完成整机装配。

  不同于微型直线导轨多用于轻载电子设备,这款中大型号的直线导轨更侧重重载工况下的稳定性,滑块长度做了加长设计,增加了承载滚珠的数量,进一步提升了额定载荷与倾覆力矩承受能力,在需要悬臂安装的单轴机械手上,加长滑块能有效降低悬臂端的下沉量,提升末端执行器的运动精度。导轨的拼接设计也考虑了长行程应用场景,拼接位置的滚道经过精密研磨,拼接后导轨的直线度、滚道的衔接平滑度都能满足长行程设备的使用要求,不会出现滑块经过拼接位置时的卡顿问题。
