视觉检测双层人工操作测试工作台

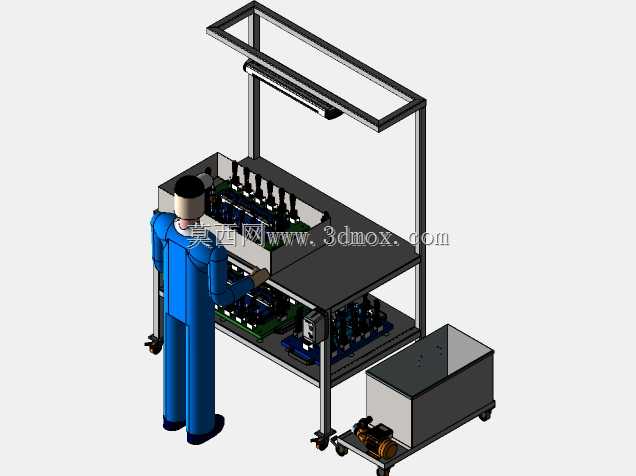

　　这套工装结构主要面向产线视觉检测工位的人工辅助测试场景，在电子元器件、小型装配组件的外观检测、功能初筛环节适配性较强，区别于全自动视觉检测设备的高投入门槛，该结构兼顾人工操作的灵活性与视觉识别的环境稳定性，适合多品种小批量的生产检测环节使用。从实际工位布局来看，整体采用铝型材框架搭建，底部配置带刹车的万向脚轮，可根据产线排布需求灵活移位，移位到位后锁死脚轮即可保证工位稳定性，无需额外打膨胀螺栓固定地面，适配车间频繁调整工位布局的柔性生产需求。框架上层预留视觉光源安装位，顶部的框型结构可根据检测需求加装条形光源、环形光源或者工业相机支架，安装孔位沿型材槽道预留，可根据被测工件的尺寸、检测面位置调整光源照射角度与相机安装高度，

　　避免固定孔位带来的调试局限性。操作台面分为上下两层，上层台面为操作人员的主要作业面，台面边缘做倒角处理避免剐蹭操作人员手臂，台面上预留工装夹具的安装定位槽，可根据不同批次的被测工件快速更换定位治具，无需重新在台面上打孔攻丝；下层台面用于放置待检工件的料盘、检测辅助工具以及配套的电气控制元件，将电气元件与操作面分层布置，既避免操作过程中磕碰元件造成接线松动，也能减少台面杂乱带来的操作干扰。工位侧方配置独立的带轮物料周转箱，周转箱高度与下层台面齐平，检测完成的合格品、不合格品可直接分类推入周转箱内，周转箱装满后可直接推走更换空箱，减少操作人员转身取放料盒的动作幅度，降低长时间操作的疲劳度。设计过程中优先考虑操作人员的作业舒适度，

　　操作台面高度按照立姿作业的人体工程学尺寸设定，适配多数成年操作人员的立姿操作手臂高度，顶部光源安装架的高度预留足够的头部空间，避免操作人员起身时磕碰头部。框架侧面预留线槽安装位，所有视觉设备、照明灯具的接线均可沿型材线槽排布，避免线缆外露勾挂操作人员衣物或者工件。从安装边界来看，整体工位的占地面积控制在1.2米×0.8米范围内，加上侧方周转箱的伸展空间，整体占用宽度不超过1.8米，可直接嵌入现有产线的工位间隔中，不需要对原有产线做大规模改造。台面的承重设计按照单层50kg的负载预留，上层可放置重量较大的检测治具，下层可堆叠多盘待检工件，框架型材的壁厚选型满足长期承重不变形的要求，脚轮的单轮承重选型匹配整体工位满载后的总重量，

　　避免长期使用后脚轮卡滞或者变形。在视觉测试的适配性上，该结构的框架上部可加装遮光帘导轨，当现场环境光干扰较强时，可加装遮光帘形成封闭的检测暗室，减少环境光变化对视觉识别准确率的影响，这也是该结构区别于普通工作台的核心设计点——围绕视觉识别的环境需求做了对应的结构预留，不需要额外搭建遮光支架。操作人员站在工位正面，取放工件、调整治具、观察检测结果的动作范围均覆盖在手臂舒适操作区间内，不需要大幅度探身或者转身，配套的照明灯具除了视觉检测专用光源外，框架下方还预留了作业辅助照明的安装位，方便操作人员在更换治具、排查工件缺陷时获得足够的照明。下层台面的电气元件安装区预留了散热空间，避免控制器、光源驱动器等元件长时间工作积热，侧面预留走线孔，外接电源、通讯线缆可从走线孔接入，不会从台面上方走线干扰操作。周转箱与主体框架之间预留10cm的操作间隙，方便操作人员推拉周转箱，同时避免周转箱磕碰框架造成工位移位。整套结构没有冗余的装饰性部件，所有结构件均服务于工位的实际使用需求，型材之间采用标准角码连接，后期维护更换部件时可直接拆卸更换，不需要整体焊接固定，降低后期的改造成本。对于需要搭建人工辅助视觉检测工位的场景，该结构可直接作为基础框架进行适配调整，根据具体的检测工件类型、视觉硬件型号调整对应的安装位即可，不需要从零开始搭建框架结构，能大幅缩短工位搭建的周期。
