紧凑型气动夹紧执行机构结构设计

　　在自动化装配、零部件机加工上下料、电子产品组装产线的工位布局中，这类紧凑型气动夹紧机构是工位工装的核心执行单元，主要承担工件到位后的位置锁定、姿态保持功能，避免加工或装配过程中工件出现位移、偏斜，保障工序精度一致性。不同于大型液压夹紧机构的大出力冗余设计，这类气动夹紧单元更适配小尺寸工件的快速夹紧场景，在3C电子零部件加工、小型五金件冲压上下料、注塑件取件后定位工序中应用广泛，依靠压缩空气作为动力源，响应速度快，动作行程短，单工位循环动作耗时可控制在0.5秒以内，匹配高速产线的节拍要求。

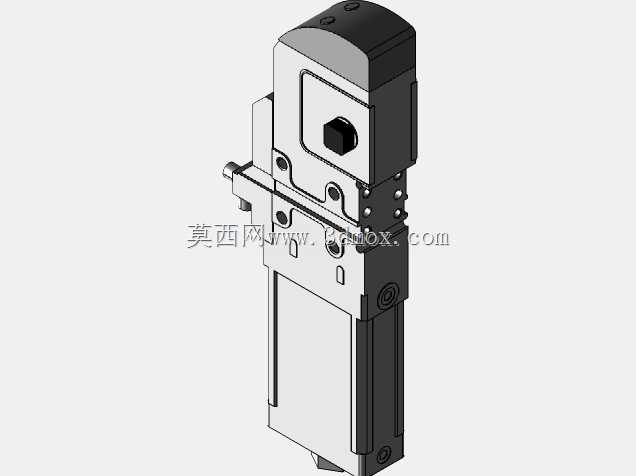

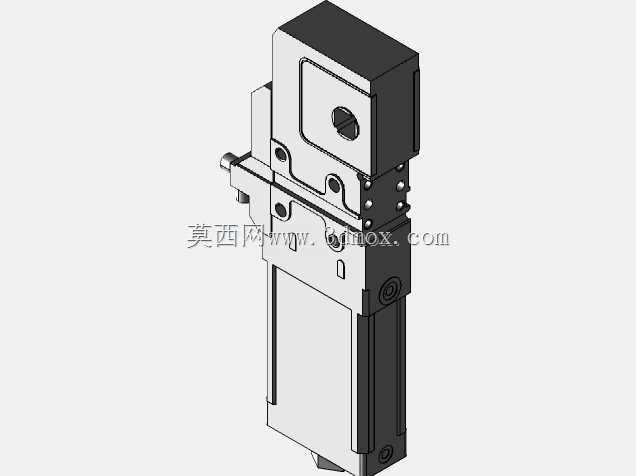

　　从结构设计逻辑来看，该机构采用集成式阀缸一体化布局，将气动驱动腔、传动锁止结构、夹紧执行端整合在同一金属壳体内，减少了外接管路的连接点，降低了车间气源环境下的漏气风险。上部的深色模块为电磁控制换向单元，直接集成在缸体顶部，无需外接独立阀组，压缩空气接入后可直接通过电信号控制活塞杆的伸出与回缩，带动前端的夹紧摆块完成开合动作。侧面的调节旋钮用于夹紧行程的微调，针对不同厚度的被夹工件，可通过旋钮调整摆块的最终闭合位置，避免夹伤工件表面或是出现夹紧力不足的情况，调节过程无需拆解壳体，在设备调试阶段可快速完成工位适配。

　　安装边界方面，该机构整体采用竖置长方体布局，主体截面为规整矩形，背部预留了两组平行安装孔位，可直接通过螺栓固定在工装板或是设备立板上，安装面的平面度公差控制在0.02mm以内，保障安装后机构的动作垂直度，避免长期动作出现偏磨。前端的夹紧执行端伸出长度较短，整体机构的横向占用空间小，在多工位密集排布的旋转工作台、直线输送线旁侧安装时，不会与相邻工位的机构产生运动干涉。气路接口设置在机构侧下方，采用标准快插接口规格，接入车间常规0.5-0.7MPa压力的压缩空气即可正常工作，无需额外配置增压元件。

　　功能特性上，该机构内置了行程到位检测的磁环结构，可在缸体外部配套安装磁性开关，实时反馈夹紧与松开的到位信号，接入设备PLC控制系统后可实现动作逻辑的互锁，比如未夹紧到位时设备不启动加工动作，未松开到位时输送线不执行工件移位，避免出现设备撞机、工件飞出的安全隐患。夹紧力的输出范围适配10-50N的夹持需求，针对薄壁塑料件、小型铝件等易变形工件，可通过调整进气压力来适配合适的夹紧力，不会出现工件夹痕或是变形问题。壳体主体采用硬质阳极氧化铝合金材质，重量轻且耐磨性能好，长期往复动作的使用寿命可达百万次级别，日常维护仅需定期在活动铰接点涂抹少量润滑脂，无需频繁拆解更换密封件，适配工业现场长时间连续运行的工况要求。

　　在实际选型适配过程中，需要重点核对机构的总高度尺寸与工位的垂直空间余量，尤其是上部集成的电磁阀模块高度，要避免与上方的压装、检测机构产生空间冲突；同时要确认前端夹紧块的开口行程是否满足工件的取放间隙要求，若工件带有突出的定位结构，还可对前端夹紧块进行定制化修配，在夹紧块表面增加聚氨酯软垫，进一步保护工件的已加工表面。不同于手动夹紧机构的操作依赖，这类气动夹紧单元可完全接入自动化控制系统，实现无人化的夹紧松开动作，在多工位自动化设备中可大幅降低人工操作强度，提升工序的一致性，避免人工夹紧力度不均导致的加工尺寸偏差问题。
