手动杠杆式气动换向控制阀结构设计

　　这款手动操纵的气动控制元件，常被应用在中小型自动化生产线的旁路人控工位、小型气动工装夹具的手动操作回路、非标专机的应急操作气路以及维修测试类气动试验台的气路切换单元中，区别于电磁驱动的气动阀，它不需要布设电气控制线路，完全依靠操作人员扳动顶部的操纵手柄来完成气路的通断与换向动作，在存在防爆要求、不便布设电控线路的车间工位，或是需要人工介入判断气路通断时机的操作场景下，这类手动气动阀的适配性远高于电控类气动阀，不会因为车间临时断电、电磁信号干扰出现误动作，操作反馈直接，扳动手柄的过程中操作人员可以直接感知到阀芯切换的到位触感，不需要额外增设到位指示装置就能判断气路是否完成切换。

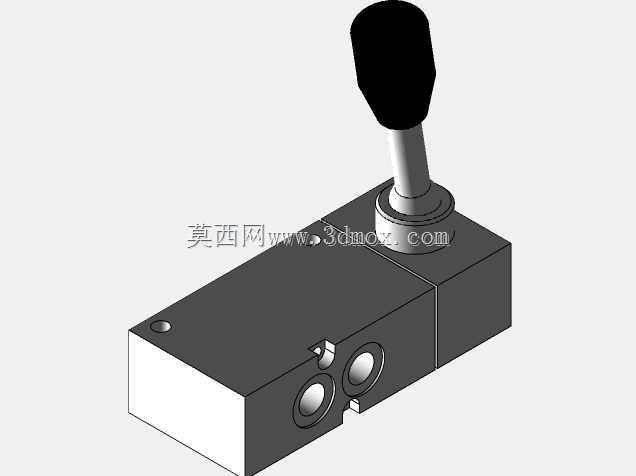

　　从结构设计逻辑来看，这款阀采用了块状集成式的阀体布局，主体阀块为长方体结构，所有气路接口都集成布置在阀块的同一侧端面，两个主工作气路接口采用内凹式的沉台设计，接口周边预留了密封件安装槽，可以直接安装O型密封圈实现板式安装，不需要额外缠绕生料带或是加装过渡接头，既压缩了整体安装占用的空间，也减少了外接管路带来的泄漏点；阀块顶面靠近操纵杆基座的位置设置了定位销孔，安装时可以通过定位销与安装基板实现快速对位，避免安装过程中出现孔位偏移导致的密封失效问题。操纵杆部分采用了阶梯轴式的结构设计，下端与阀芯的驱动端做了嵌合式连接，扳动手柄时的扭矩可以直接传递到阀芯上，中间的轴段设置了耐磨衬套安装位，衬套采用自润滑材质，长期频繁扳动也不会出现轴段磨损导致的操纵卡滞问题；顶部的操作手柄做了仿形的椭球造型，表面做了哑光防滑处理，操作人员戴劳保手套操作时也不会出现打滑脱手的问题，手柄与操纵杆的连接采用过盈配合加横向销钉固定，长期使用不会出现手柄松动脱落的故障。

　　在功能实现上，这款阀采用的是钢球定位式的阀芯结构，扳动手柄到对应工位后，内部的定位钢球会卡入定位槽实现位置保持，不需要操作人员持续扳住手柄维持气路状态，操作完成后人员可以直接脱手开展其他作业，降低了长时间操作的劳动强度；阀芯与阀体内腔的配合采用了间隙密封加弹性密封件组合的密封形式，既保证了阀芯动作的顺滑性，也能在0.15-0.8MPa的常规工厂气动系统压力下实现可靠密封，不会出现内部窜气、外部漏气的问题。气路流道的设计做了圆弧过渡处理，压缩空气通过阀腔时的阻力更小，不会因为流道直角转折产生明显的压损，能够保证下游气动执行元件的出力稳定，避免因为阀件压损导致气缸出力不足、气动马达转速不达标的问题。

　　从安装边界来看，这款阀的整体外形为规整的长方体结构，没有外凸的易磕碰结构，安装时只需要在安装基板上加工对应位置的四个固定螺纹孔以及两个气路通过孔即可完成安装，不需要预留额外的手柄操作避让空间——手柄的扳动角度控制在左右各45度范围内，扳动过程中手柄的最外端不会超出阀体的宽度方向投影范围，在排布密集的气路阀岛中安装时，不会和相邻的阀件产生运动干涉。阀体的底面做了平面度精加工处理，和安装基板贴合后不需要额外加装密封垫片，依靠端面的密封圈就能实现可靠密封，日常维护时只需要拆下固定螺丝就能将阀整体取下，更换密封件或是清理阀腔杂质的操作十分便捷，不需要拆解周边的连接管路。在实际选型应用中，这类手动气动阀常和单向节流阀、快速排气阀搭配使用，用来控制小型气缸的伸缩动作，或是作为气控总阀用来切断某一支路的压缩空气供给，在小型气动压力工装、零件气密性测试夹具、手动气动打标设备上的应用十分普遍，因为结构简单、故障点少，在车间恶劣的多粉尘、轻微油污环境下也能长期稳定工作，日常维护只需要定期排空阀腔内的冷凝积水，就能保证数年的可靠使用寿命，不需要频繁更换易损配件。
