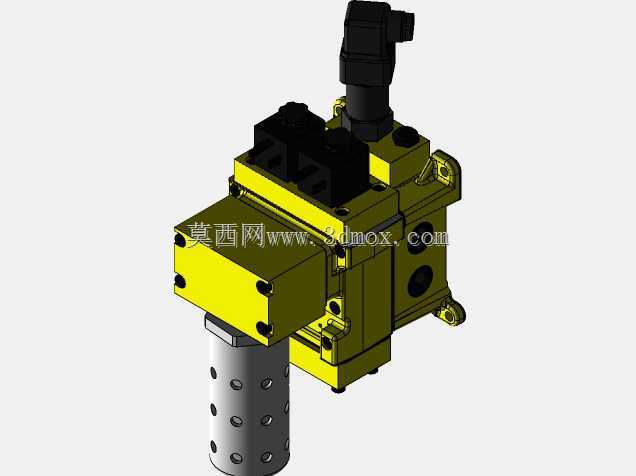

罗斯双联安全气动控制阀三维结构

　　在冲压设备的气动安全回路里，这类双联阀是核心的执行控制元件，主要负责离合器、制动器的气路通断控制，当阀组内部任意一个阀芯出现卡滞、复位失效的情况，双联结构会立刻切断输出气路并触发设备急停，避免滑块误动作造成的人身伤害事故，是锻压设备合规运行必备的安全类气控元件。从结构设计来看，这款阀采用了模块化叠装的思路，主体阀块采用硬质阳极氧化铝材质加工，流道直接在阀块内部铣削成型，减少了外接管路带来的泄漏点，两个主阀芯采用平行对称布置，各自配有独立的复位弹簧与密封组件，顶部集成的两个电磁先导阀分别控制对应主阀芯的气控腔，只要两个先导阀的动作时差超过设定阈值，阀组就会进入故障锁定状态，必须手动复位才能重新启动，避免单阀故障带来的安全隐患。

　　顶部的黑色弯角接头是电源接线的防护结构，采用IP65防护等级的旋转锁紧接头，能适配车间内多油污、多切削液飞溅的使用环境，接线腔内部配有接线端子与接地桩，安装时不需要额外配置接线盒，直接穿线锁紧就能完成电气连接。阀块侧面的四个安装耳座采用了带沉孔的凸台结构，安装孔位的同轴度公差控制在0.02mm以内，安装时可以通过螺栓直接固定在设备的阀组安装板上，不需要额外的转接支架，耳座与主阀块之间做了加强筋过渡，能承受气路通断时的压力冲击，避免长期运行出现安装耳断裂的问题。下部伸出的多孔金属结构是阀组的消音排气组件，采用烧结不锈钢材质制作，孔隙率控制在30%左右，既能快速排出阀内的余气，缩短阀组的响应时间，又能降低排气时的气流噪音，

　　把排气噪音控制在75分贝以内，符合车间作业的噪音管控要求，消音器与阀块之间采用螺纹连接，长期使用出现堵塞时可以直接拧下更换，不需要拆解整个阀组。从安装边界来看，这款阀的主体宽度控制在120mm以内，总高度不含接线接头为180mm，前后方向的安装深度为90mm，安装时需要在阀组下方预留至少50mm的消音器拆装空间，侧面预留30mm的气路接头操作空间，电气接线端需要预留100mm的线缆弯曲半径，避免接线时出现线缆过度弯折导致的线芯断裂。气路接口采用标准的G1/2内螺纹，进气口设置在阀块的后侧，两个工作输出口分别布置在阀块的左右两侧，排气口集成在消音器位置，安装时不需要额外区分左右工作口的方向，可根据现场管路走向调整阀组的安装角度，

　　只要保证安装面水平即可。在实际选型应用中，这类阀的额定工作气压范围是0.2MPa到1.0MPa，适配常规工厂的压缩空气供气系统，内部密封件采用耐油丁腈橡胶材质，能兼容压缩空气中带有的少量润滑油雾，长期运行不需要单独添加润滑，阀组的响应时间控制在20ms以内，能满足高速冲压设备的离合器快速动作要求，当设备需要双手操作、安全门联锁等安全功能时，这类双联阀可以直接接入安全回路，不需要额外配置冗余的控制阀组。建模过程中对内部的阀芯配合间隙做了1:1还原，主阀芯与阀套之间的配合间隙为0.008mm，既保证阀芯动作顺滑无卡滞，又能避免内部窜气导致的压力损失，先导阀与主阀块之间的密封采用端面O型圈密封，装配时O型圈的压缩量控制在18%，既能保证密封效果，又不会因为压缩量过大导致先导阀安装变形。所有外部的紧固件都采用内六角圆柱头螺钉，螺钉的拧紧力矩做了明确标注，装配时按照对角线顺序拧紧，避免阀块受力不均出现变形导致阀芯卡滞。
