多层框架式压合作业机架结构设计

　　这套框架结构主要面向小件压装、样品贴合类的工位作业场景，常见于电子零部件组装、小型五金件压合、实验室试样制备这类需要稳定施压作业同时兼顾物料就近存放的工位。区别于重型压力机的厚重机身，这套结构采用方管型材做主体框架，在保证作业刚度的前提下，预留了充足的操作空间与物料存放层级，适配单人站立作业的操作高度，不需要额外做地基固定，通过底部可调脚杯就能完成地面调平，适配车间普通环氧地坪、瓷砖地面等常见安装场景。

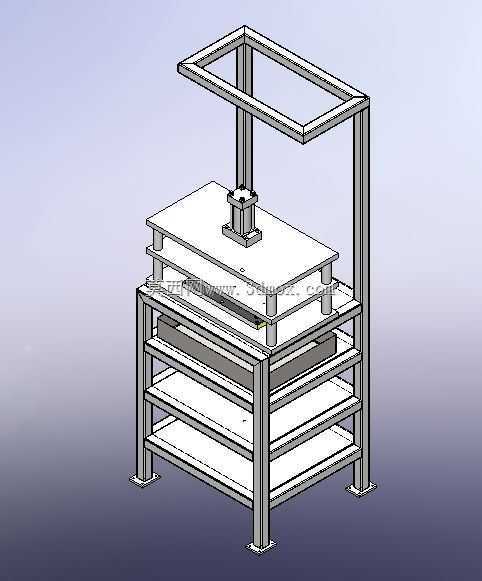

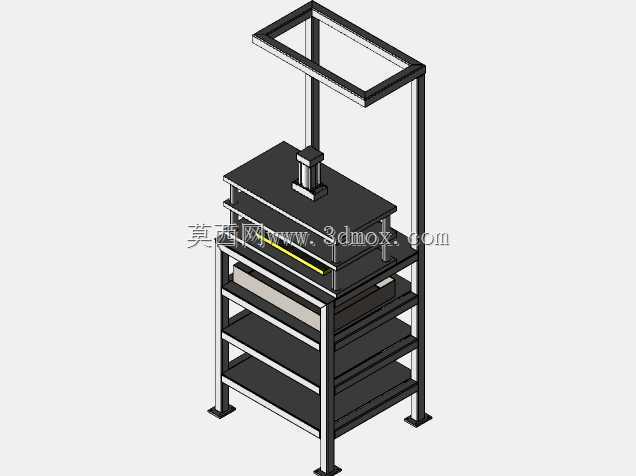

　　从功能布局来看，顶部的龙门式悬伸框架专门用于安装施压执行元件，不管是加装小型气缸、伺服电缸还是手动压头，都能通过顶部预留的安装板完成固定，悬伸跨度刚好覆盖下方作业台面的中心区域，施压时的反作用力直接通过两侧竖向型材传递到底部脚座，不会出现台面偏载变形的问题。中间的作业台面采用分层设计，上层是直接承托工件的作业面，表面预留了T型槽或者螺纹孔位，方便根据加工工件的外形定制定位夹具，下层的托板可以用来放置控制器、调压阀这类辅助元件，避免走线杂乱同时缩短元件到执行端的管路、线路长度，减少压力损耗与信号干扰。

　　下方的四层置物架是这套结构的实用设计点，日常作业用到的待加工工件、加工完成的成品、常用的拆装工具、检测量具都可以分层放置，不需要额外在工位旁搭配独立置物柜，压缩整个工位的占地面积，适合小批量多品种的柔性生产场景，换产时只需要更换台面上的定位夹具，不需要挪动整个机架的位置。设计时特意将竖向支撑型材做了通长布置，从底部脚座一直延伸到顶部龙门框架，没有做中间拼接，避免拼接位置的连接间隙影响整体刚度，每层置物板都通过角码与竖向型材做四点固定，单层层板的承重可以满足常规小件物料的存放需求，不会因为长期放置重物出现层板下垂变形。

　　安装边界方面，整套机架的横向宽度控制在单人双臂可覆盖的操作范围，操作人员站在机架正面不需要挪动脚步就可以拿到台面上的工件、下方置物架上的工具与物料，竖向高度上，作业台面距离地面的高度符合人体站立作业的舒适区间，顶部施压元件的最低位置不会碰到操作人员的头部，作业时的视野无遮挡，可以清晰观察到工件压合的整个过程。框架的后侧预留了走线槽的安装位置，所有的气管、电缆都可以沿着后侧型材排布，不会从正面走线干扰操作，也能避免管线被工件剐蹭出现破损。

　　结构设计上没有采用复杂的焊接连接，全部采用标准型材角码螺栓连接，加工时只需要按照尺寸切割型材，不需要做复杂的焊接、表面打磨处理，组装时普通工人借助内六角扳手就可以完成整机组装，后期如果需要调整层高、改变作业台面尺寸，只需要松开螺栓重新固定角码位置就可以完成改造，不需要重新切割更换型材，适配不同尺寸工件的作业需求。底部的四个脚杯采用可调式设计，调节范围可以覆盖地面10mm以内的高度差，即使地面不平整也能把机架调至水平状态，保证施压时压头与工件表面垂直，避免压偏导致工件报废。

　　实际使用中，这套机架可以搭配不同的执行元件拓展用途，加装加热模块后可以用于小型板材的热压贴合，加装检测探头后可以用于压装后的尺寸检测工位，加装点胶阀后也可以作为点胶作业的支撑机架，框架本身的模块化属性让它可以适配多种轻载作业场景，不需要针对单一作业场景重新设计机架结构，大幅缩短工位搭建的周期，也降低了工位改造成本。
