商用车制动鼓车轮转运拆装作业台车

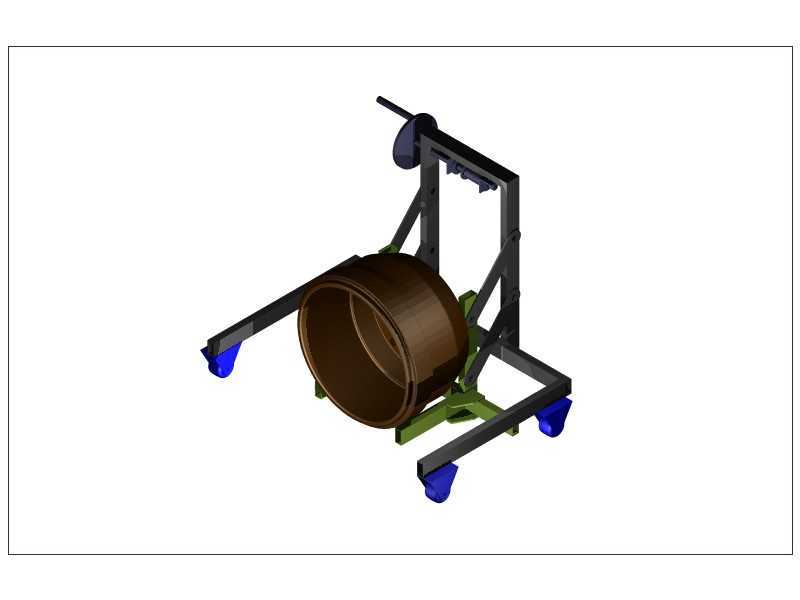

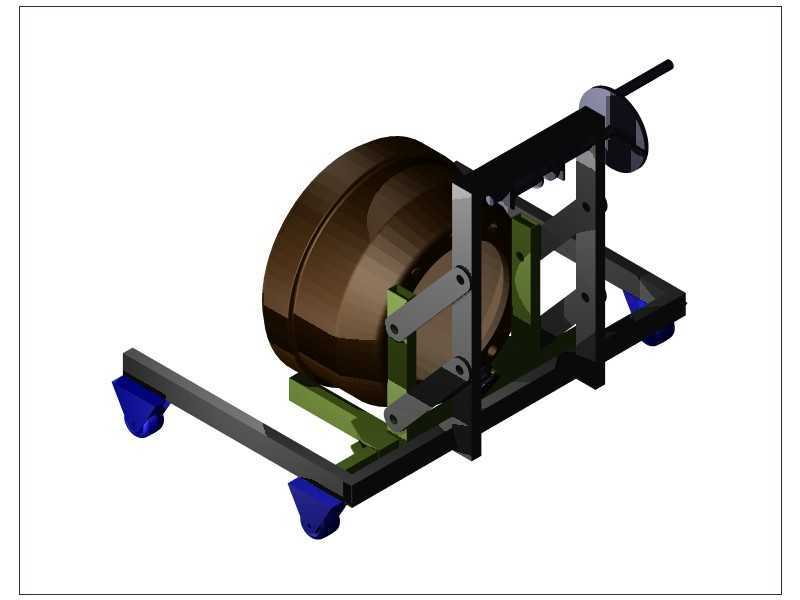

　　在商用车维保、零部件总成预装的车间作业场景里，重型制动鼓与钢制车轮的周转、拆装一直是一线作业的痛点——这类零件单重普遍在30-80kg区间，纯人力抬举不仅劳动强度大，对位精度差，还容易出现零件磕碰、作业人员砸伤的风险，这款作业台车正是针对这类场景开发的工位级辅助工装。从实际作业逻辑出发，台车的承载框架采用矩形钢管拼焊成型，底部四个角点配置万向脚轮，其中两个带刹车锁止结构，既满足跨工位短距离转运的移动需求，也能在拆装作业时锁止固定，避免作业过程中台车移位。框架的承载托辊组做了弧度适配，刚好贴合制动鼓的外圆柱面，放置后不会出现径向窜动，托辊的转动阻尼经过调校，既可以轻松转动制动鼓调整螺栓对位角度，也不会因为阻尼过小导致零件自行转动。

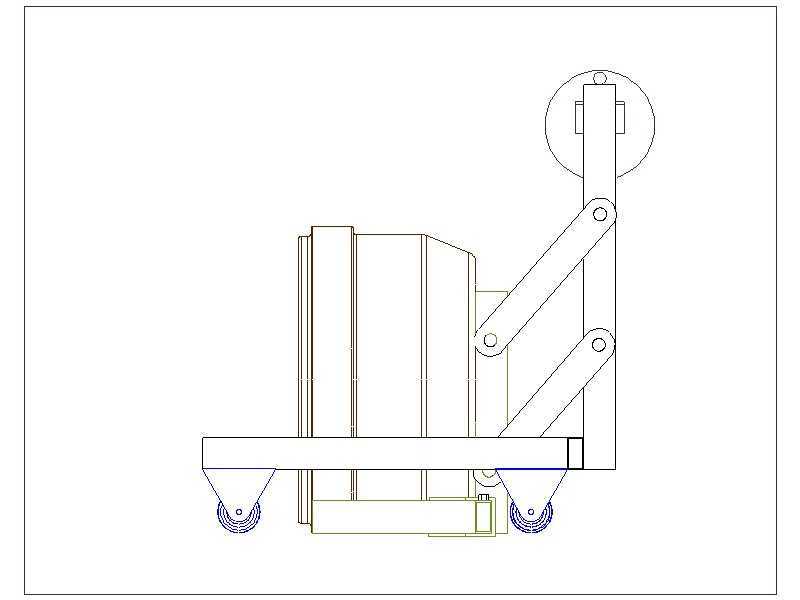

　　台车侧方集成的滑出式弹齿结构，是针对车轮拆装设计的核心功能：当需要拾取或装配卡车车轮时，将弹齿伸出卡入车轮的螺栓过孔或轮辐减重孔，无需额外吊装绑带就能实现车轮的临时挂接固定，配合台车的高度调节结构，可以直接将车轮对位到车桥轮毂的安装位置，省去反复抬举对位的步骤。驱动端的设计兼顾了不同作业场景的动力需求，配置的手动摇柄结构适合无气源、无电源的户外维保场景，操作人员通过摇柄驱动丝杠传动副，就能实现承载台的升降、弹齿的伸缩动作，进给速度平稳，对位精度可以控制在1mm以内；而螺母驱动接口则适配车间常用的气动扳手、电动扳手，可以快速完成大行程的进给动作，提升批量预装工位的作业效率。从安装边界来看，台车的整体宽度控制在800mm以内，

　　长度控制在1200mm，最低承载面高度为300mm，最高升降行程为400mm，能够覆盖主流轻卡、重卡的车桥轮毂中心高度范围，同时可以顺利通过车间900mm宽的标准通道门，不会出现通行受限的问题。框架上预留的多个安装孔位，支持根据不同型号的制动鼓、车轮尺寸更换适配的托块与弹齿接头，无需整体更换台车就能覆盖多车型的作业需求，降低工位工装的投入成本。在细节设计上，所有与零件接触的部位都做了圆角钝化处理，托块表面包覆聚氨酯垫层，避免转运、拆装过程中刮伤制动鼓的加工面、车轮的涂装面；脚轮采用静音聚氨酯材质，在环氧地坪车间移动时不会产生明显噪音，也不会刮伤地面；摇柄的握持部位做了滚花防滑处理，即使手上沾有油污也能稳定操作，

　　不会出现打滑脱手的情况。不同于通用型的平板转运车，这款台车的结构完全围绕制动鼓、车轮的作业流程设计，从零件上料、转运、对位拆装的全流程都不需要额外的吊装设备辅助，单名作业人员就能完成原本需要两到三人配合的操作，既降低了一线作业的劳动强度，也能减少零件磕碰损伤的概率，提升维保、预装工位的作业一致性。
