风琴式可伸缩防护挡板结构设计

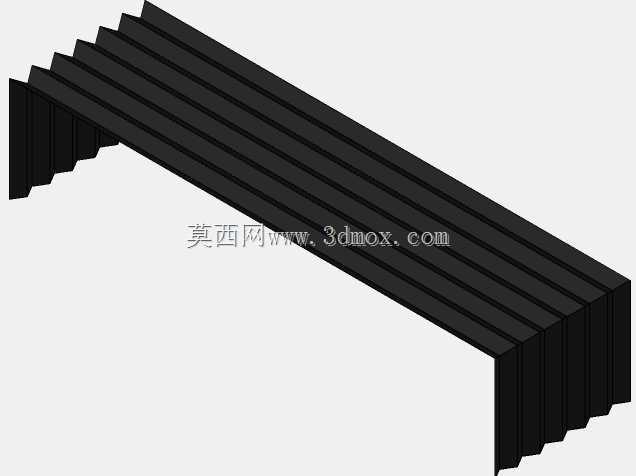

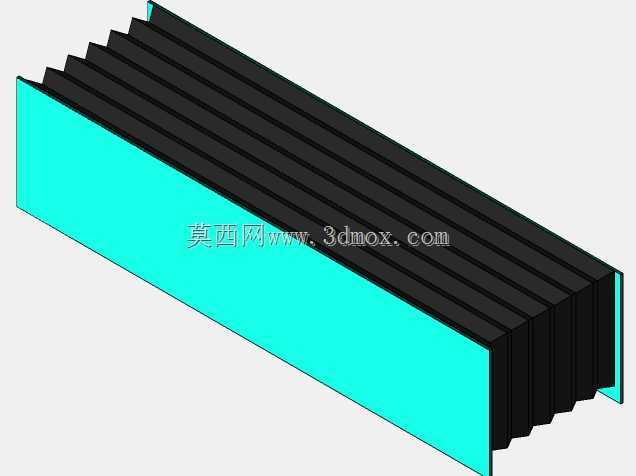

　　这类风琴式伸缩防护结构，最早是为解决机床导轨外露面的防护需求开发的，现在已经广泛延伸到自动化生产线、检测设备、物流输送线的运动部件防护场景中，核心作用是在部件做直线往复运动的过程中，阻挡切屑、硬质粉尘、切削液甚至意外飞溅的小零件侵入运动副间隙，避免导轨面、丝杠副出现硬质点磨损，也能减少日常清洁维护的工作量，在磨床、电火花机床、立式加工中心的X/Y轴导轨外侧，以及自动上下料机构的移动滑台侧面，都能看到这类结构的应用。从结构形态上看，这款防护结构采用连续折返的层叠式折布设计，每一道折边都做了等距的定型处理，拉伸状态下折面保持均匀的平行间距，压缩状态下每一层折边可以完全贴合堆叠，不会出现局部卡滞、折布歪斜的问题，相比传统的钢板伸缩护罩，

　　它的压缩比更大，相同拉伸长度下，压缩后的占用长度更短，适合安装空间局促的小型设备使用，同时自身重量更轻，不会给移动滑台增加额外的运动负载，高速往复运动时也不会产生金属碰撞的异响。设计这类防护结构的时候，首先要匹配被防护部件的最大行程，确定拉伸后的总长度，再根据单折的宽度计算压缩后的总厚度，预留出足够的安装避让空间，避免滑台运动到行程端点时，护罩压缩后和设备端盖、限位块发生干涉。折边的定型支撑一般采用内置的PVC或者硬质尼龙片，每一道折边的支撑片都和折布做热压粘合，不会出现支撑片移位、脱出的问题，两端的安装板需要根据设备的安装面做适配，既可以做螺孔固定，也可以采用卡槽式快装结构，方便后期护罩磨损后的快速更换。在外形尺寸的边界设计上，

　　护罩的总宽度要比被防护的导轨面宽出20-30mm，两侧留出足够的下垂余量，避免切屑从护罩和设备床身的缝隙中落入导轨面，护罩的上下折面要保持平直，不能出现局部下垂蹭到导轨面或者拖链的情况，对于有切削液喷淋的场景，折布的材质要选用耐油、耐冷却液的涂层织物，避免长期接触冷却液后出现材质硬化、开裂的问题。实际使用中，这类风琴护罩的运动速度可以适配最高60m/min的直线运动速度，如果是高速运动的轴段，还可以在护罩的折边之间加装联动的支撑片，避免高速拉伸时折布出现不规则的甩动，减少护罩自身的磨损。和钢板护罩相比，它不会因为金属变形出现卡滞，也不会在长期使用后出现锈蚀掉屑的问题，对于有洁净要求的检测设备、电子组装生产线，

　　这类柔性伸缩护罩的适配性更好，不会因为金属摩擦产生额外的粉尘污染。设计建模的时候，要重点还原每一道折边的折弯半径，不能把折角做成尖锐的直角，否则实际生产中折布在反复弯折的过程中，折角位置会因为应力集中提前出现开裂，每一道折的高度要保持一致，否则拉伸后会出现护罩整体歪斜，运动过程中出现偏磨。两端的安装连接面要做平整处理，安装孔的位置要和设备的安装螺孔精准对位，避免安装时强行拉扯护罩导致折布变形。另外还要考虑护罩的最小弯曲半径，在做U型折返安装的时候，要保证折返位置的曲率半径大于折布允许的最小弯曲值，避免折布出现死折，影响伸缩的顺畅度。在一些有高温切屑飞溅的加工场景，还可以在护罩的外侧加装不锈钢片的防护层，阻挡高温切屑直接烫坏折布表面，延长护罩的使用寿命。这类结构看似简单，实际设计中需要反复核对行程、压缩长度、安装边界三个核心参数，任何一个参数出现偏差，都会导致安装后护罩无法完全拉伸或者压缩，甚至会被运动部件拉扯损坏，建模过程中要分别做出完全拉伸、半行程、完全压缩三种状态的装配验证，确认在整个运动行程中，护罩和周边的管线、拖链、设备结构件都没有干涉，才能最终定型。
