电梯专用麦卡科型普罗泰克锁具结构

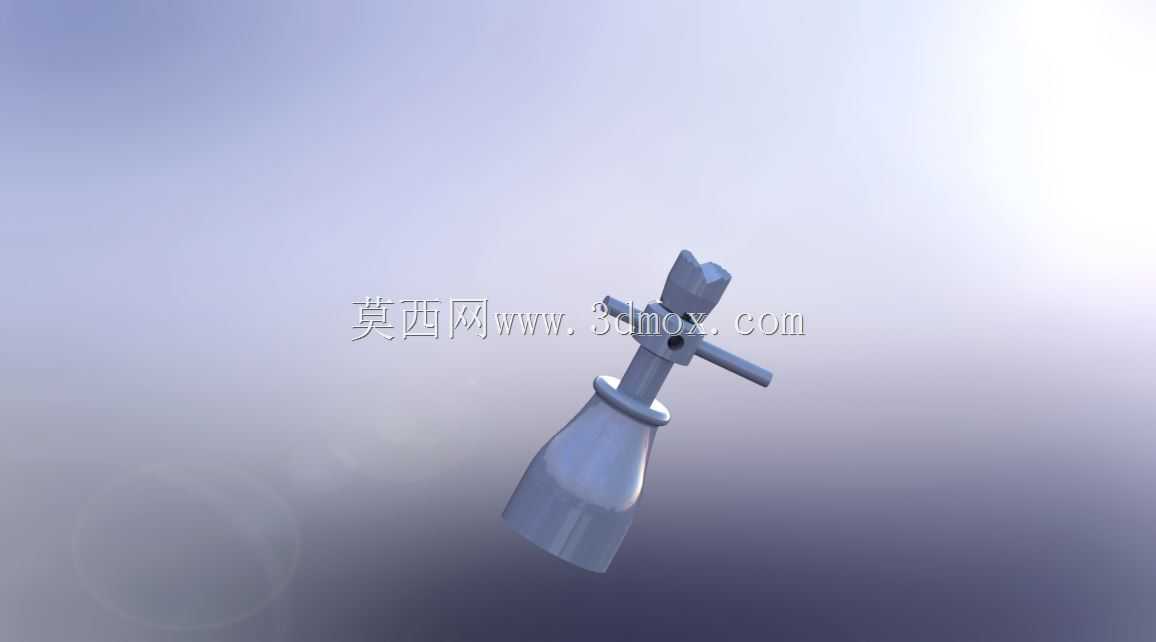

　　这款锁止部件主要应用在垂直升降电梯的层门锁紧机构中，是电梯门系统里承担安全锁止功能的核心执行件，日常运行中负责在电梯轿厢未抵达对应楼层时，牢牢锁闭层门，避免人员意外坠入井道的安全风险，属于电梯安全回路里的关键机械执行单元。从结构设计逻辑来看，整体采用了上窄下宽的锥台基座搭配横向锁销、顶部锁止头的布局，下部锥台结构是整个部件的安装基准，锥面设计可以在安装时自动适配安装座的锥孔，实现快速对中，不需要额外的定位销调整，能大幅降低现场安装的调试工时，基座底部预留的平面可以和安装座的支撑面完全贴合，保证锁紧受力时不会出现偏载晃动。横向贯穿的锁销是主要的受力承载件，采用等直径圆钢截面设计，锁销伸出长度刚好匹配层门挂钩的锁止槽深度，

　　既不会因为伸出过长导致门机开门时出现卡滞，也不会因为伸出过短导致锁止啮合量不足，在受到1000N的横向外力冲击时，锁销的剪切应力仍处于材料许用应力范围内，满足电梯安全规范里的锁止强度要求。顶部的异形锁止头是和门机安全触点联动的触发结构，当锁销完全伸出达到有效锁止位置时，顶部锁止头会刚好压合安全回路的微动开关，接通电梯运行的安全回路，此时电梯才具备启动运行的条件，一旦锁销未完全到位，触点无法压合，安全回路断开，电梯会立即停止运行，从机械结构上杜绝了层门未锁死就运行的安全隐患。从安装边界来看，下部锥台的最大外径适配常规电梯层门安装板的预留开孔尺寸，整体安装高度不会超出层门上坎的安装空间，横向锁销的运动行程控制在15mm范围内，

　　运动过程中不会和门机的传动皮带、挂轮等周边部件产生运动干涉，部件整体的重量控制在0.8kg以内，不会给层门的滑动增加额外的负载，不会影响门机的开关门速度曲线。在实际使用场景中，这类锁具需要承受长期往复的开关门动作，设计时所有运动接触面都做了表面粗糙度控制，锁销和基座的配合间隙控制在0.1mm到0.15mm之间，既保证运动顺畅无卡滞，又不会因为间隙过大导致长期磨损后出现锁销晃动，配合面可以采用自润滑材质衬套，不需要频繁加注润滑脂，能适配电梯井道内多尘、温湿度变化大的复杂工况，即使在长期无维护的情况下，也能保证锁止动作的可靠性。设计过程中还考虑了应急解锁的需求，锁销的外伸端可以适配三角钥匙的解锁结构，当电梯出现故障停在非平层位置时，

　　维保人员可以从层门外侧通过三角钥匙拨动锁销，实现手动解锁开门，解锁的操作力矩控制在合理范围内，既不会因为力矩过小导致误触发解锁，也不会因为力矩过大导致维保人员操作困难。整个部件的外形没有尖锐的棱角，所有外露边缘都做了圆角过渡，避免安装和维保过程中划伤操作人员，基座的锥台结构还能起到一定的防尘作用，减少井道内的灰尘落入锁销的配合间隙里，降低卡滞的概率。在结构强度校核阶段，针对锁销的剪切强度、基座的安装固定强度、顶部锁止头的挤压强度都做了对应的受力仿真，确保在电梯15年的设计使用周期内，部件不会出现塑性变形、断裂等失效问题，所有受力部位的安全系数都达到了3倍以上，远高于标准要求的安全系数阈值。
