隐身构型武装侦察直升机外观结构

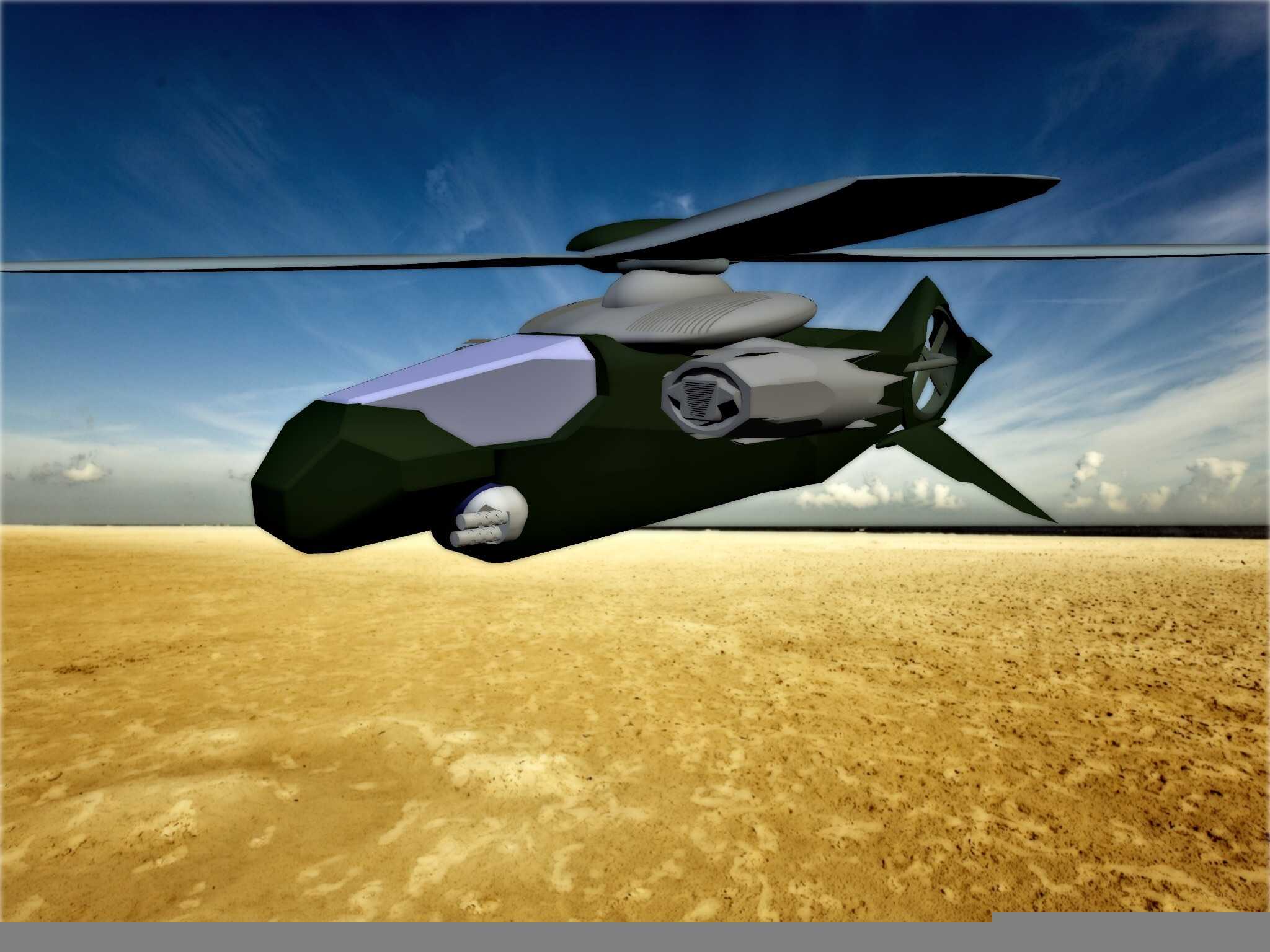

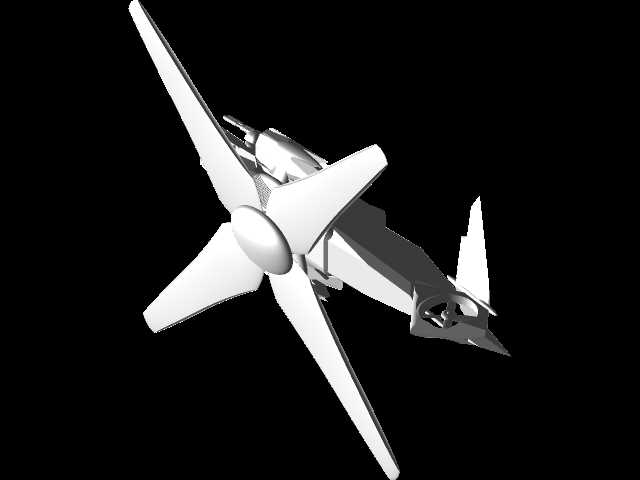

　　这款隐身构型的武装侦察直升机三维结构，在设计阶段优先考量低空突防场景下的气动与隐身平衡，整体外形采用多面体棱边修型方案，区别于传统通用直升机的曲面蒙皮设计，所有外露蒙皮的折线角度均经过雷达反射方向控制计算，可将入射雷达波集中偏转到非威胁方向，降低正面与侧向的雷达散射截面积。从结构布局来看，主旋翼采用低噪声翼型设计，桨尖后掠角度经过优化，可在高速巡航时降低桨尖激波阻力，同时削弱旋翼旋转产生的气动噪声，适配侦察任务中隐蔽接敌的需求。尾桨部分采用涵道式内置结构，将尾桨完全包裹在垂尾内部的涵道腔中，既可以避免低空飞行时尾桨触碰障碍物造成损坏，也能进一步降低尾桨旋转产生的噪声与雷达反射信号，同时涵道壁可对尾桨气流形成整流效果，

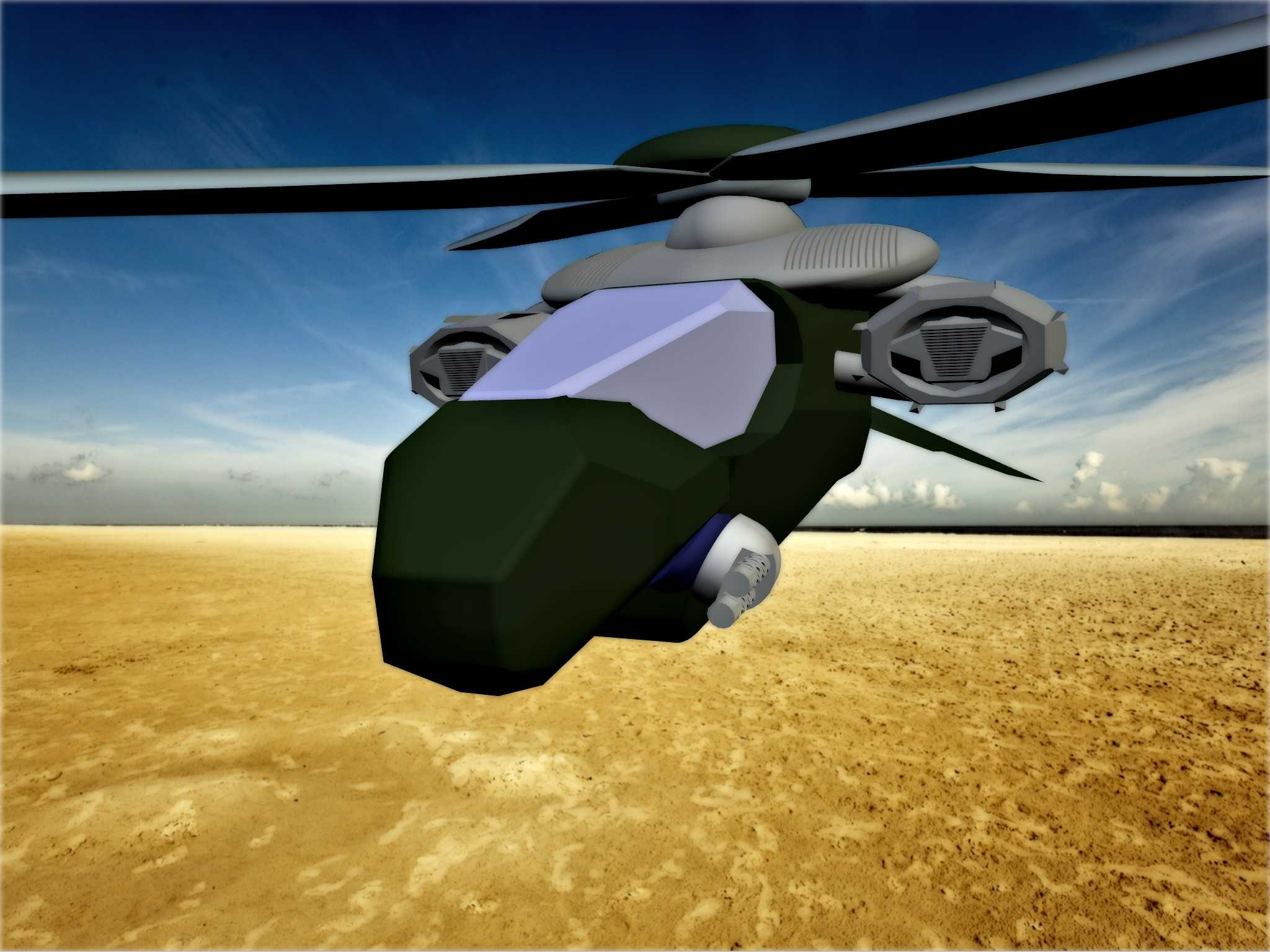

　　提升低空低速飞行时的航向操纵稳定性。机身中部设置有内置武器舱的预留结构，区别于传统武装直升机的外挂武器挂架，该结构可将机载反坦克导弹、火箭弹发射巢完全收纳在机身内部，在巡航阶段关闭舱门，避免外挂武器带来的额外雷达反射与气动阻力，仅在进入攻击阵位时打开舱门伸出武器发射装置，兼顾隐身性能与火力打击能力。机头位置采用多面体拼接的透明座舱罩设计，座舱罩框架采用倾斜布置，与机身棱边形成统一的反射角度，同时为前座飞行员与后座武器操作员提供足够的前向与下向视野，满足低空飞行时的地形观察与目标瞄准需求。机身两侧设置有棱边整合的发动机进气道与排气口，进气道采用背负式S弯结构，可避免发动机压气机叶片直接暴露在入射雷达波方向，排气口则与后机身结构整合，

　　引入外界冷空气与高温排气混合，降低红外辐射特征，适配红外制导防空武器的威胁环境。起落架采用前三点式可收放结构，所有起落架在巡航阶段可完全收纳进机身侧面的起落架舱内，舱门关闭后与机身蒙皮形成连续的棱边曲面，避免外露起落架产生额外的气动阻力与雷达反射。从安装边界来看，整机主旋翼直径与机身长度的比例控制在适配低空狭窄空域活动的范围，机身宽度控制在可利用小型野战场地起降的尺寸，垂尾高度满足地面转运时不超过常规军用运输车辆的限高要求，可适配前线简易场地的部署与转运需求。在实际应用场景中，该构型直升机可承担前沿战术侦察、低空隐蔽突防、对地精确打击等任务，其结构设计可有效压缩敌方防空系统的探测距离，提升在高威胁防空环境下的生存能力。

　　建模过程中对所有活动部件的运动边界做了预留，主旋翼的旋转范围、尾桨的转动空间、起落架收放的运动路径、武器舱门的开合角度均做了干涉检查，可直接用于后续的气动仿真、结构强度校核、飞行模拟训练等场景，也可作为新一代高速隐身直升机方案论证阶段的外观结构参考，帮助设计团队快速验证外形布局的合理性，调整各部件的相对位置与尺寸比例，平衡隐身性能、气动效率、任务载荷空间三者之间的矛盾。
