流线型三叶盘机械结构三维设计

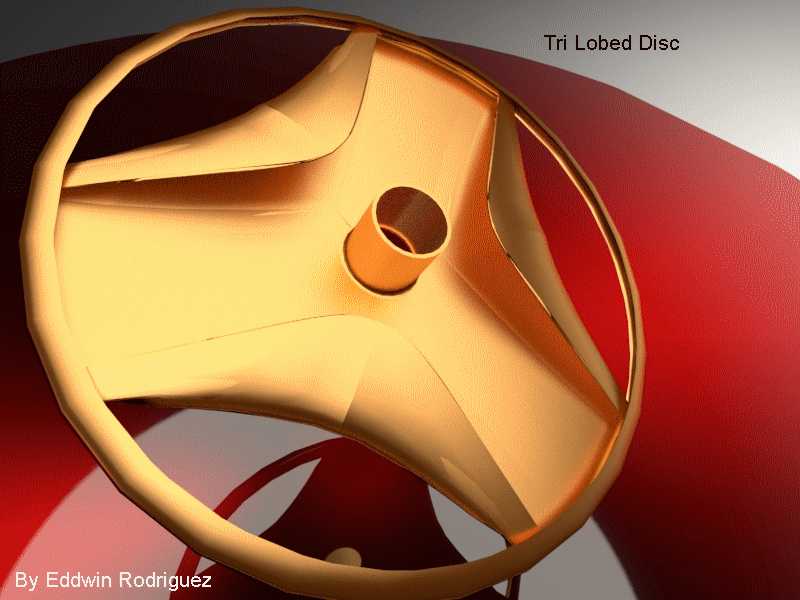

　　在流体输送、物料分选以及动力传递类设备的核心腔体内部，这类三叶曲面结构的盘件往往承担着改变介质流向、匀化物料分布、传递周向扭矩的多重作用，不同于常规平面法兰或者实心轮盘的设计，该构件的曲面弧度经过反复迭代，能够在高速旋转工况下降低介质流经表面时的紊流占比，减少不必要的动能损耗。从实际安装场景来看，这类盘件多装配于分选设备的腔体中心位置，中心的通孔为标准的轴系配合位，设计时需要严格匹配传动轴的公差带，通常采用H7/k6的过渡配合保证周向传动的稳定性，同时避免装配后出现径向跳动超标的问题。盘体外缘的环形边框并非冗余结构，一方面能够在高速旋转时对三个曲面叶片形成结构加强，抵消叶片根部长期受交变载荷产生的应力集中，另一方面也能和腔体内壁的密封环形成微小的配合间隙，防止未经过匀化的介质从盘件边缘直接窜流，影响整台设备的工作效率。

　　设计这类曲面盘件时，最先要确定的是三个叶片的曲面导程，不能直接照搬平面叶片的拉伸思路，要结合介质的物理特性调整曲面的扭转角度——如果是用于粉体物料的分选，曲面的倾角要适当放缓，避免物料在叶片表面堆积结块；如果是用于流体介质的导流，曲面的过渡要尽可能顺滑，减少直角或者锐角结构带来的流道突变。三个叶片沿中心轴呈120度均匀分布，这种对称布局能够保证盘件旋转时的动平衡精度，不需要额外添加过多的平衡配重块，降低整体的转动惯量，让设备启动和停机时的响应速度更快。中心的凸台结构是为了增加轴孔的配合长度，提升盘件和传动轴的连接刚度，避免长期承受扭矩时出现轴孔磨损、键槽崩裂的问题，凸台的高度需要结合腔体内的安装空间确定，不能和腔体内侧的其他构件发生运动干涉。

　　从安装边界来看，盘件的最大外圆直径需要和设备腔体的内径预留合理的间隙，通常根据输送介质的颗粒度调整在2-5mm区间，间隙过小容易在介质中混入硬质颗粒时出现卡滞，间隙过大则会降低导流或者分选的效率。叶片的厚度从根部到外缘采用渐变设计，根部厚度更大以承受扭矩传递带来的弯曲应力，外缘厚度适当减薄能够降低旋转时的风阻或者液阻，同时减轻整体构件的重量。曲面的表面粗糙度要求较高，尤其是接触介质的工作面，需要达到Ra1.6以下的精度，减少介质粘附的概率，也能降低长期运行过程中的表面磨损速率。在实际建模过程中，这类曲面不能用简单的放样命令一次生成，需要先搭建中心轴、外圆环、三个叶片引导线的骨架结构，逐段调整曲面的G2连续性，保证相邻曲面之间没有折棱，避免后续加工或者3D打印时出现应力集中的断点。

　　这类盘件的应用场景并不局限于单一设备，在小型离心分选机、流体混配装置、甚至部分特种风机的导流腔内都能看到类似结构的身影，不同场景下的尺寸差异较大，但核心的三叶对称、曲面导流、中心轴装的设计逻辑是共通的。设计时还要考虑构件的固定方式，通常是在中心凸台的端面预留沉头孔，通过紧定螺钉或者平键配合实现轴向和周向的固定，沉头孔的位置要做等距分布，避免破坏整体的动平衡。如果是用于有腐蚀介质的工况，建模时还要在曲面表面预留涂层厚度的余量，不能直接按照最终成品尺寸建模，否则做了表面涂层之后会导致整体尺寸超差，安装时和腔体内壁发生刮擦。另外，三个叶片的根部和中心凸台的衔接位置要做圆角过渡，圆角半径不能过小，否则在交变载荷下很容易从根部产生疲劳裂纹，缩短构件的使用寿命。
