高输入阻抗直流耦合模数转换驱动电路结构

　　在工业测控、精密仪器信号采集链路中，这类直流耦合模数转换驱动单元承担着前端模拟信号调理的核心作用，直接决定后端ADC采样的精度与信号保真度，常见于工业传感器信号采集模块、高精度测试测量仪器、工业控制板卡的前端信号通路中，用来匹配传感器输出阻抗与ADC输入阻抗，完成单端信号到差分信号的转换，同时抑制共模干扰，避免信号在传输过程中出现衰减、失真或者直流偏移问题。

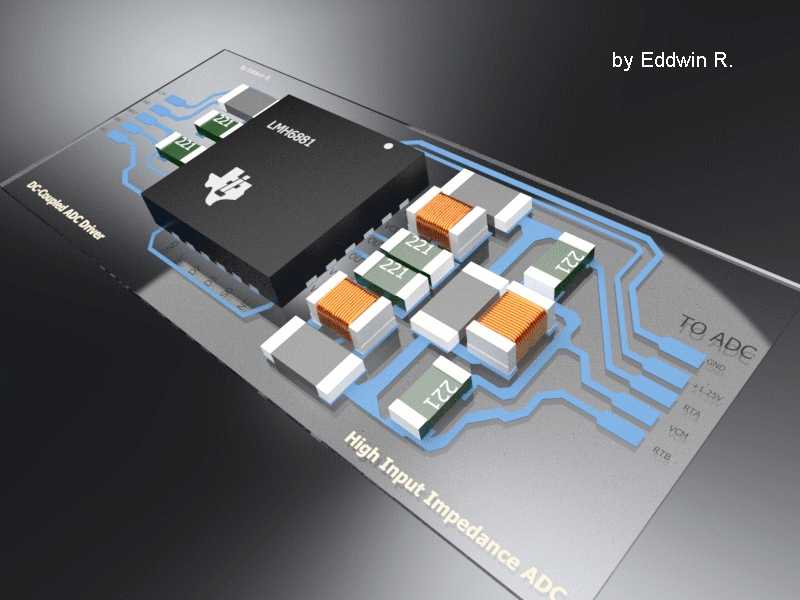

　　从电路结构设计来看，该驱动单元采用高输入阻抗架构，输入端匹配大阻值限流与阻抗匹配网络，能够适配压电传感器、桥式压力传感器、光电探测器等多种高输出阻抗的前端传感元件，无需额外增加前置阻抗变换电路即可直接对接，减少了信号链路的器件数量，降低了额外噪声引入的概率。板载核心驱动芯片采用表贴封装，周边搭配高精度低温漂电阻、高频特性优异的陶瓷电容，电源回路预留了去耦电容布局位置，可有效滤除电源纹波对模拟信号的干扰；信号走线采用差分等长布线规则，蓝油标识的信号通路严格控制阻抗连续性，避免高速信号传输过程中出现反射、串扰问题，板边预留的接口引脚按照信号类型分区排布，模拟信号引脚与电源引脚、接地引脚之间做了隔离处理，减少不同类型信号之间的相互干扰。

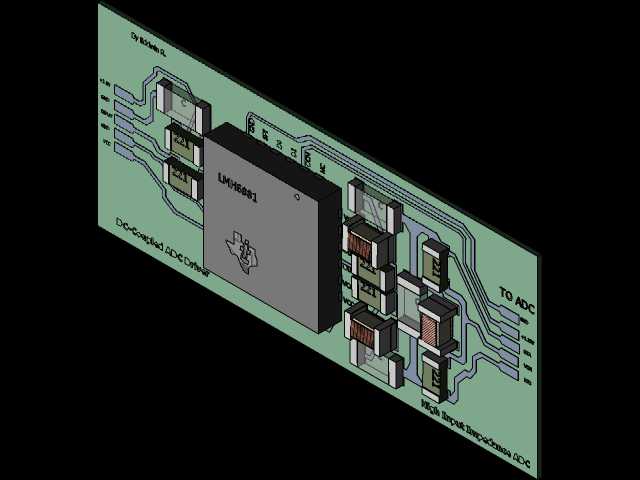

　　在安装边界与尺寸适配方面，该电路单元采用紧凑型PCB布局，整体板型为矩形结构，元件排布遵循信号流向从输入到输出依次排布，核心芯片放置在板卡中心区域，周边被动元件紧贴芯片引脚放置，缩短高频信号的走线长度，降低寄生参数对电路性能的影响。板卡四角预留了标准安装孔位，可直接通过铜柱固定在金属屏蔽壳内或者设备主控板的预留安装位上，安装孔位间距符合通用小尺寸模拟信号调理板的安装规范，能够兼容多数工业采集设备的内部安装空间。板卡厚度采用标准1.6mmFR-4板材设计，元件最高高度不超过表贴芯片加被动元件的叠加高度，整体装配完成后厚度控制在5mm以内，可适配狭小的设备内部安装空间，无需额外预留过高的垂直装配空间。

　　从功能特性上看，该直流耦合架构区别于交流耦合方案，能够响应直流分量与低频缓变信号，不会丢失信号中的直流偏置信息，适合采集静态或者缓慢变化的物理量信号，比如静态压力、温度、直流电压等参数的采集场景；驱动单元的输出摆幅匹配常见逐次逼近型ADC的输入电压范围，可直接对接后端ADC输入引脚，无需额外增加电平转换电路，电路的带宽设计覆盖了多数工业传感信号的频率范围，在保证信号保真度的前提下不会引入过多的宽带噪声。在实际选型应用中，这类驱动电路可直接集成到多通道数据采集卡中，每个采集通道搭配一路该驱动单元，实现多通道同步信号调理，也可作为独立的信号调理模块，通过排针与主控板连接，方便后期维护与替换。电路设计时充分考虑了电磁兼容性要求，信号回路的接地路径做了完整的铺地处理，关键信号走线做了包地处理，能够在复杂的工业电磁环境下稳定工作，避免周边变频器、伺服电机等设备的电磁干扰影响采样精度。在PCB布局阶段，设计人员特意将模拟信号区域与电源区域做了物理分隔，接地层采用单点接地策略，避免数字电路的地电流串入模拟信号回路引入噪声，所有被动元件均采用工业级温漂系数规格，能够在-40℃到85℃的工业工作温度范围内保持参数稳定，不会因为温度变化导致增益偏移或者零点漂移问题。
