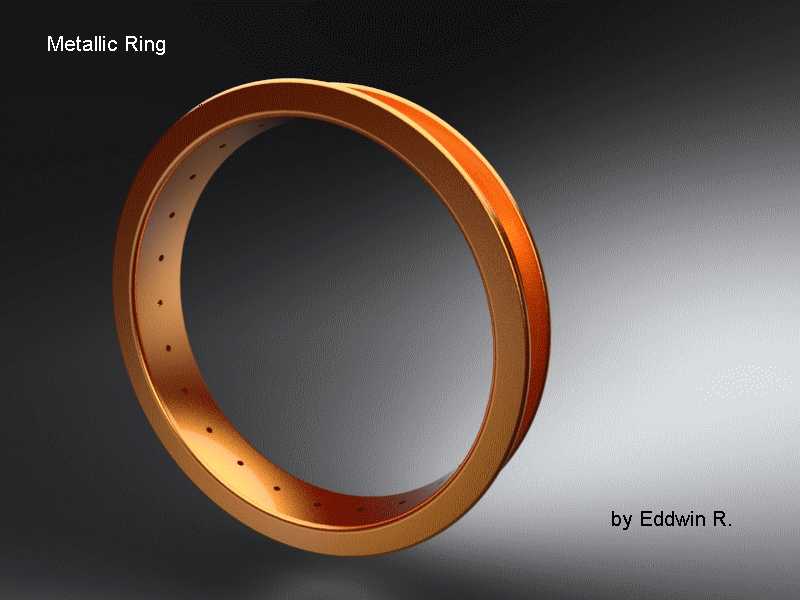

带均布通孔的铜质环形机械构件

　　这类带均布径向通孔的铜质环形构件，在流体输送管路的硬密封对接场景中应用十分广泛，不少中低压工况的液压管路、润滑管路接头位置，都会用到这类环件作为辅助密封与定位元件，相比常规橡胶密封圈，铜质环件能承受更高的介质温度，在120℃以上的润滑油输送、高温导热油循环管路中，不会出现橡胶材质的老化溶胀问题，长期使用的形位稳定性更优。从结构设计逻辑来看，环体采用等截面矩形环胚加工，整体壁厚均匀，在承受径向挤压力时不会出现局部应力集中导致的形变，环身上的均布小孔并非用于穿装紧固件，而是作为介质均布通道，当环件安装在接头的内嵌槽内时，管路内的流体可以通过这些小孔在环件两侧形成压力平衡，避免单侧压力长期推挤环件导致的偏移磨损，

　　小孔的数量与孔径是根据环件的公称通径匹配设计的，孔径过大会降低环体整体结构强度，孔径过小则容易被管路内的杂质堵塞，影响压力平衡效果。实际选型安装时需要注意，这类环件的轴向厚度要比接头内嵌槽的深度大0.1-0.2mm，这样在接头法兰锁紧时，环件能产生适量的弹性形变填充槽体间隙，实现硬密封效果，同时环件的外径要比嵌槽内径小0.05mm左右，预留热胀冷缩的空间，避免工况温度升高时环件膨胀卡滞在槽内无法拆卸。不少旋转轴的端部定位场景也会用到这类环件，安装在转轴的轴肩位置时，环身上的通孔可以作为润滑脂的导流通道，将轴座内的润滑脂均匀引导到轴与轴承的配合面，避免局部干磨，相比无孔的实心定位环，这种带孔结构能减少润滑脂的加注频次，

　　在长期连续运转的输送设备辊轴、机床主轴辅助定位位置，能有效降低维护工作量。设计建模过程中，环体的内外圆同轴度公差需要控制在0.02mm以内，否则安装后会出现局部间隙过大导致的密封失效问题，径向小孔的轴线需要垂直穿过环体的中心轴线，所有小孔的位置度公差不超过0.03mm，避免加工后孔位偏移导致的介质导流不均，环体的两个端面需要做精车处理，表面粗糙度达到Ra1.6才能满足密封接触面的要求，端面不能有加工刀痕、毛刺，否则锁紧后会出现微间隙导致介质渗漏。在一些需要做静电导除的管路场景中，铜质环件还能起到静电跨接的作用，将两侧法兰的静电通过环体导通，避免静电积聚引发的安全风险，这也是很多化工介质输送管路选用铜质环件而非其他金属材质环件的原因，

　　铜的导电性能优异，不需要额外加装静电跨接线就能满足管路的防静电要求。建模时需要注意，环身上的小孔边缘要做0.1mm的倒角处理，去除钻孔产生的飞边，避免安装时飞边脱落掉入管路系统，堵塞下游的阀件或泵体流道，倒角还能减少流体经过小孔时的阻力，降低局部湍流产生的噪音与管路振动。这类环件的安装边界有明确要求，不能用于存在强腐蚀介质的管路场景，铜质材料在强酸、强碱介质中会产生腐蚀，长期使用会出现壁厚减薄、穿孔问题，在普通水、润滑油、液压油等中性介质场景中，使用寿命能达到5年以上，期间不需要频繁更换。在装配过程中，不能用硬物直接敲击环体端面，否则会导致端面产生凹坑，破坏密封面的平整度，正确的安装方式是使用专用的套筒工具将环件平稳压入嵌槽内，压装过程中要保持环件与槽体的同轴度，避免偏斜导致的环体刮伤。
