手动吸锡式脱焊工具结构三维建模

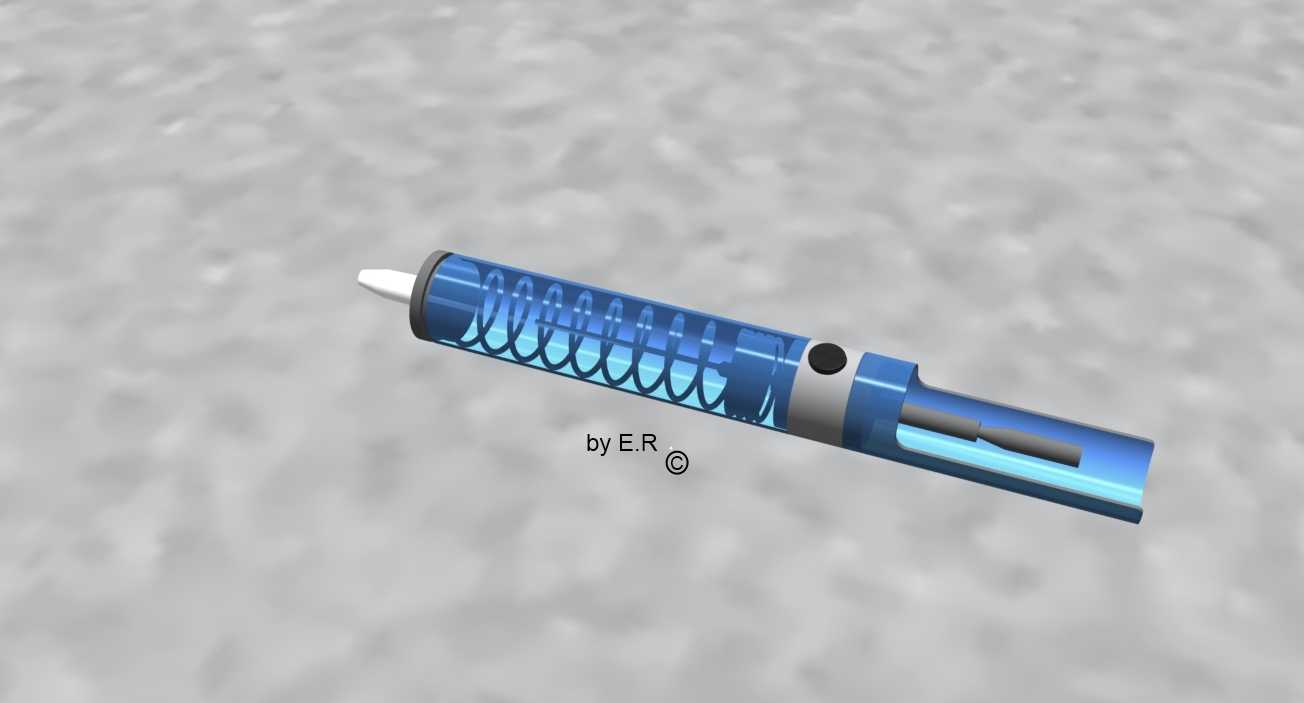

　　在电子组装返修、线路板拆改、元器件更换这类作业场景里，手动脱焊工具是工位上不可或缺的辅助器具，这款吸锡式脱焊泵的结构设计完全围绕单手操作的实际工况展开，没有多余的冗余结构。从实际使用的逻辑来看，作业时需要一手持烙铁加热焊盘焊点，另一手单手握持该工具完成吸锡动作，因此整体外形采用细长圆柱式布局，握持段直径适配成年人手掌虎口合围尺寸，长度控制在单手握持时拇指可自然按压触发按键的范围，不会出现握持时手腕过度偏转的问题，长时间连续拆焊作业也不易产生手部疲劳。

　　内部核心的活塞复位结构采用圆柱螺旋压缩弹簧作为动力源，弹簧的线径、中径、有效圈数都经过匹配，既保证按压触发后活塞快速回缩形成足够的负压腔，又不会因为弹簧弹力过大导致按压力度过高，普通操作人员单手即可轻松完成按压锁止与触发动作。前端的吸嘴采用可替换式细径结构，吸嘴内孔直径匹配常见的直插元器件引脚尺寸，作业时对准熔化的焊锡点，负压形成的瞬间就能将液态焊锡吸入储锡腔内部，不会让焊锡残留在焊盘上造成相邻引脚桥连，也能避免焊锡飞溅烫伤操作人员或者损伤线路板基材。

　　筒身中段设置的透明可视化段，是设计中兼顾实用性的细节，作业人员可以直接透过透明段观察内部储锡腔的焊锡存储量，当储锡量达到腔体容积的三分之二时就可以及时拆开清理，避免焊锡堵塞吸锡通道导致吸力下降。尾部的按压端做了圆弧过渡处理，按压复位时手掌接触的位置不会产生硌手感，触发按键设置在筒身侧面握持时食指自然放置的位置，不需要调整握持姿势就能完成触发操作，动作路径最短，能在焊锡熔化的极短时间内完成吸锡动作，避免焊锡冷却凝固无法吸除。

　　从安装边界和配套适配的角度来说，这款工具不需要额外的外接气源或者电源，完全依靠机械结构实现负压吸锡，整体外轮廓没有突出的尖锐结构，放在工具盒内不会刮蹭其他工具，也可以适配工位上的通用圆柱型工具挂架，挂放时不会滑落。储锡腔与活塞筒的连接采用卡扣式结构，不需要额外工具就能拆开清理内部残留的焊锡渣，内部的活塞密封件采用耐温橡胶材质，即使吸入的焊锡带有一定余温，也不会快速老化失效，密封性能可以长期保持稳定，不会因为密封漏气导致负压不足影响吸锡效果。

　　在不同的作业场景下，这款工具都能适配对应的操作需求：小批量电子样机试制时，拆换错插的直插元器件不需要大面积清理焊盘，单次吸锡就能把单个引脚的焊锡完全吸除；家电维修作业中，更换电路板上的电容、电阻等插件元件时，不需要配合其他辅助工具就能快速完成引脚拆焊；学生电子实训场景下，新手操作也能快速掌握使用技巧，不会因为操作不当损坏焊盘。结构上所有运动部件都做了限位设计，活塞的行程有明确的机械限位，不会因为按压力度过大导致弹簧过度压缩产生塑性变形，也不会出现活塞脱出筒体的情况，整体结构的可靠性完全满足高频次作业的使用要求，没有易损的小尺寸外露零件，日常使用不需要频繁更换配件。
