工业现场壁挂式电气控制操作箱体

　　在离散制造车间的设备旁、自动化产线的工位侧、小型配套机组的就近安装点位，这类壁挂式电气控制箱是一线操作人员与设备电控系统交互的核心载体，区别于大型集中式电控柜，这类箱体更贴近操作工位，承担本地手动操作、状态指示、急停触发的核心功能，无需操作人员往返中控室即可完成设备的启停、状态确认、紧急工况处置，大幅缩短操作响应路径，在小型单机设备、输送线分支工位、辅助配套机组中应用占比极高。

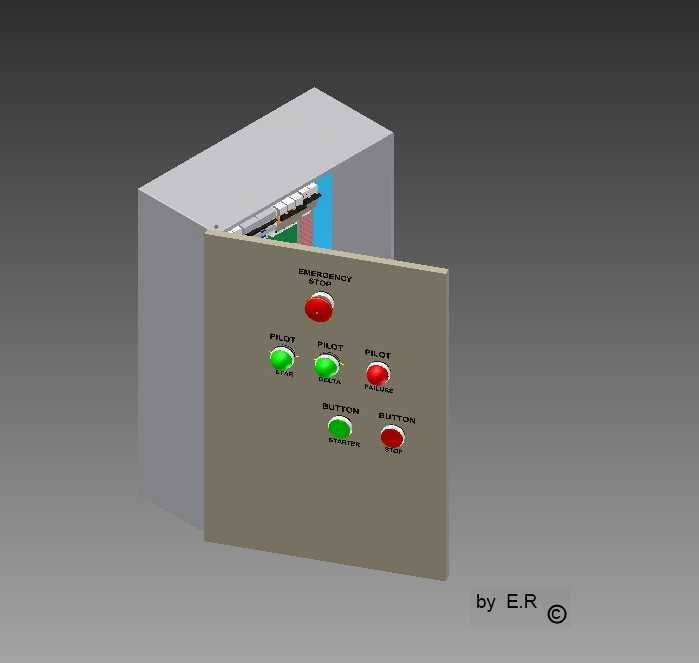

　　从实际功能配置来看，箱体面板上的元件布局完全遵循一线操作的人机工程逻辑：最上方设置带防护的红色急停按钮，采用大直径蘑菇头设计，触发行程短、按压面积大，遇到设备卡滞、人员误闯入、物料异常等紧急工况时，操作人员无需精准瞄准即可快速拍击触发，切断设备运行回路；急停下方分两排设置状态指示灯与操作按钮，绿色指示灯对应设备电源接通、运行就绪状态，红色指示灯对应故障、停止状态，下方的绿色启动按钮、红色停止按钮采用凸起式设计，操作反馈清晰，按钮旁预留标识粘贴区域，可根据实际接入的设备回路标注对应功能，避免误操作。箱体采用开门式结构，门板与箱体主体通过侧边铰链连接，关闭后可通过侧边锁具实现封闭防护，内部预留足够的元器件安装空间，可容纳端子排、小型继电器、接线端子等电控元件，门板内侧预留线槽安装位，可规整排布面板元件与内部元件的连接线缆，避免线缆杂乱导致的检修困难、绝缘磨损隐患。

　　设计过程中首先明确安装边界，这类箱体采用壁挂式安装，背部预留四个挂装孔位，可直接通过膨胀螺栓固定在车间墙面、设备机架立面，安装时需保证箱体底部距离操作地面1.2米至1.5米，匹配多数操作人员站立时的视线与手臂操作高度，避免过高导致操作抬手疲劳、过低导致弯腰操作不便，同时要避开物料堆放区域、管道接口下方、高湿高粉尘的直吹区域，保证面板元件不被物料磕碰、不被液体喷溅。箱体的外形尺寸遵循紧凑化设计思路，在容纳所有面板元件、预留内部元件安装空间的前提下尽可能压缩整体体积，箱体深度控制在150毫米至200毫米区间，避免突出墙面过多影响通道通行，门板与箱体的接缝处设置密封胶条，可满足常规车间环境的防尘防溅要求，适配多数无强腐蚀、无防爆要求的普通工业场景。

　　从结构细节来看，箱体门板与主体的连接铰链采用可拆卸式设计，检修时可直接将门板拆下，无需反复拧动固定螺丝，提升内部接线、元件更换的效率；箱体底部预留格兰头安装孔位，外部供电线缆、设备连接线缆可通过底部格兰头进入箱体内部，格兰头可锁紧线缆外皮，避免线缆拉扯导致接线端子松脱，同时阻挡粉尘、溅水从线缆入口进入箱体内部。面板上的所有元件均采用标准开孔尺寸，急停按钮、指示灯、操作按钮的开孔直径统一为22毫米，符合工业电控元件的通用安装标准，后期元件损坏时可直接采购同规格标准件替换，无需重新扩孔或修改面板结构，降低后期维护成本。

　　实际应用中这类控制箱通常作为大型设备的本地操作副站，或是小型单机设备的主电控操作端，接入设备的控制回路后，可实现本地手动操作与远程自动控制的切换，当设备处于调试、检修状态时，可通过箱内的转换开关切到本地操作模式，操作人员在箱体旁即可点动控制设备动作，观察设备运行状态，调试完成后切回远程模式，由中控系统统一控制；面板上的指示灯直接接入设备的状态反馈回路，设备通电、运行、故障时对应指示灯直接点亮，操作人员无需查看设备内部或中控界面，即可快速判断设备当前状态，遇到故障时可第一时间按下急停，切断设备动力回路，避免故障扩大。

　　建模过程中需要重点关注面板元件的排布间距，相邻按钮、指示灯之间的中心距不小于30毫米，避免操作一个按钮时误触相邻元件；箱体门板的开合角度要达到90度以上，保证开门后内部元件完全暴露，不会被门板遮挡检修空间；背部挂装孔的位置要与箱体内部的加强筋位置错开，避免钻孔时破坏箱体结构强度，同时挂装孔采用长圆孔设计，安装时可微调箱体位置，抵消墙面安装孔的定位误差，降低现场安装的难度。箱体的边角采用圆弧过渡处理，避免安装、操作过程中尖锐边角划伤人员，表面采用喷塑处理，适配车间常见的工业环境，不易掉漆、锈蚀，长期使用仍能保持外观整洁。
