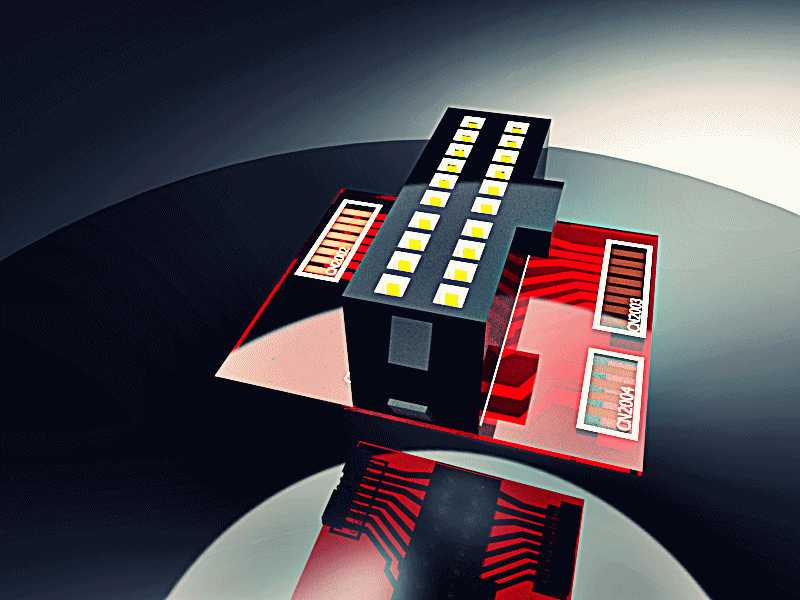

板对板连接器三维结构设计方案

　　板对板连接器作为电子设备内部实现PCB板间信号与电力传输的核心连接部件，广泛应用于工业控制板卡、通讯设备主板、消费电子内部模组、汽车电子控制单元等场景，是保障板间信号稳定传输、设备可靠运行的关键结构件。在实际设备装配场景中，这类连接器需要同时满足板间垂直/平行/倾斜等不同安装姿态的连接需求，还要适配不同板间距的安装空间，在结构设计阶段需要充分考虑安装边界的干涉风险，避免连接器与板上其他电容、芯片、散热片等元器件产生空间冲突。从功能特性来看，这类板连接器采用公母对插的结构形式，接触端子采用镀金或镀锡铜合金材质，保证接触电阻稳定，同时具备一定的插拔寿命，能够满足设备生产组装、后期维护过程中的多次插拔需求，

　　部分带锁扣结构的型号还可以在振动工况下防止松脱，避免信号中断。在设计思路上，首先需要根据应用场景确定额定电流、信号传输速率、绝缘耐压等核心电气参数，再反向推导端子的截面积、接触对的接触压力、绝缘本体的材质选型——绝缘本体一般采用耐高温的LCP工程塑料，满足SMT回流焊的温度要求，不会在焊接过程中出现变形、端子移位的问题。外形尺寸方面，这类连接器的长度根据引脚数量不同存在差异，引脚间距常见的有0.8mm、1.0mm、1.27mm等规格，本体高度根据板间堆叠高度需求设计，安装时需要在PCB上预留对应尺寸的焊盘位置，焊盘的尺寸公差需要控制在±0.05mm以内，保证SMT贴装时的对位精度，同时连接器本体周边需要预留至少1mm的操作空间，

　　方便生产过程中的插件、检测以及后期维修时的插拔操作。在结构细节上，端子的固定方式采用绝缘本体注塑包胶的形式，保证端子的固定强度，不会在插拔过程中出现端子退针的问题，接触端采用弹性悬臂梁结构，通过合理设计悬臂的长度、厚度以及弯折角度，控制插拔力在合适的区间，既不会因为插拔力过大导致装配困难，也不会因为插拔力过小导致接触不良、容易松脱。对于应用在高振动场景的型号，还会在连接器两侧增加金属固定焊片，焊接在PCB上提升整体的固定强度，同时金属焊片还可以实现接地功能，提升连接器的电磁屏蔽性能，减少高速信号传输过程中的信号干扰问题。在建模过程中，需要严格管控各部件的公差配合，公母端的对插导向结构需要设计足够的导入斜角，降低对插时的对位难度，

　　即使存在一定的安装偏移也可以顺利导入，避免插针弯折、端子损坏的问题。绝缘本体的外壁厚度需要均匀，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，影响产品的尺寸精度。端子的排布需要符合信号完整性要求，高速信号引脚与电源引脚之间需要预留足够的间距，或者增加接地引脚进行隔离，减少信号串扰。在实际选型应用中，工程师需要根据PCB的堆叠结构确定连接器的合高，根据传输的信号类型选择对应的引脚间距与端子规格，同时核算连接器的整体占板面积，确保在PCB布局时不会与周边元器件产生干涉，还要考虑焊接过程中的温度曲线适配，确保连接器可以和板上其他元器件一同完成回流焊工艺，不需要额外的手工焊接工序，提升生产装配效率。这类连接器虽然属于小型结构件，但是其设计精度直接影响整个电子设备的运行可靠性，一旦出现接触不良、端子虚焊等问题，会导致设备出现信号中断、功能失效等故障，因此在三维建模阶段就需要充分考虑生产、装配、使用全流程的需求，对每个结构细节进行反复校核，确保尺寸链的合理性，配合公差满足量产要求。
